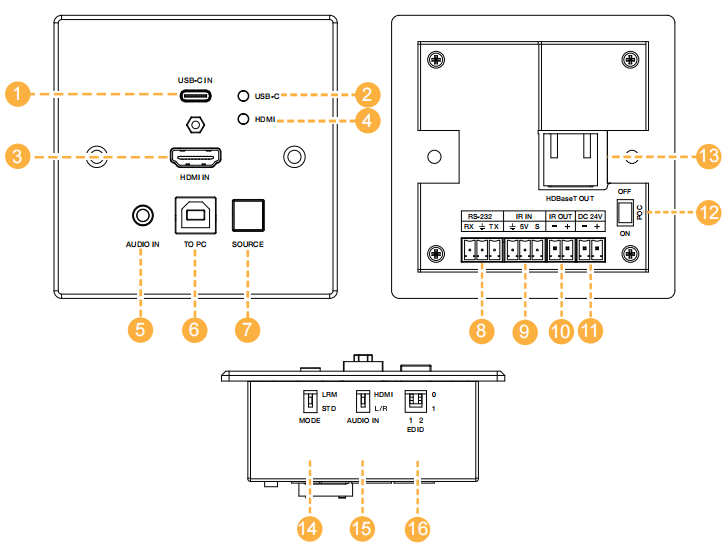

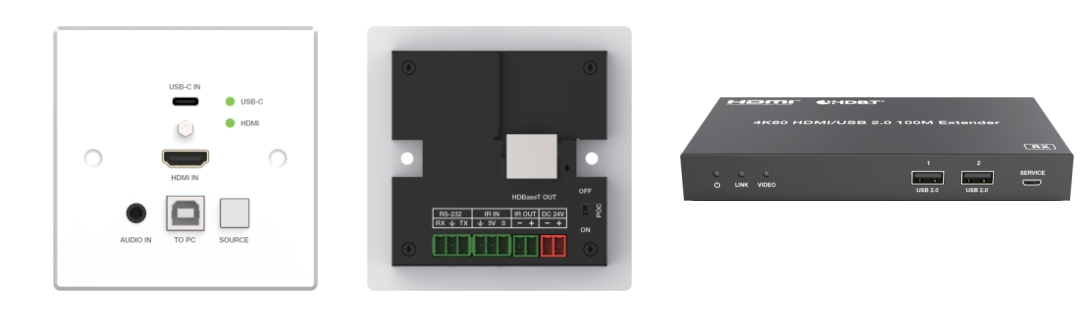

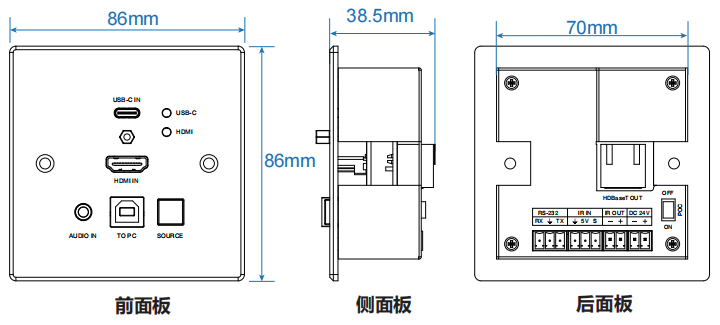

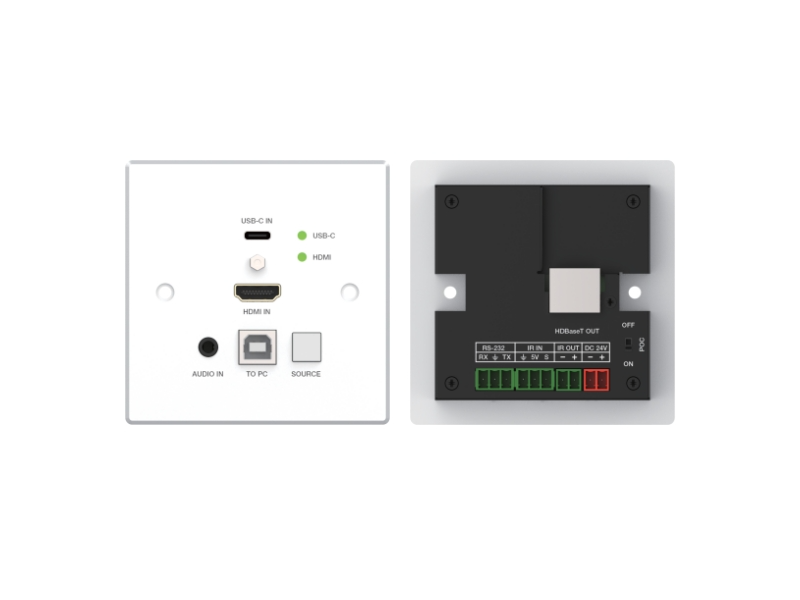

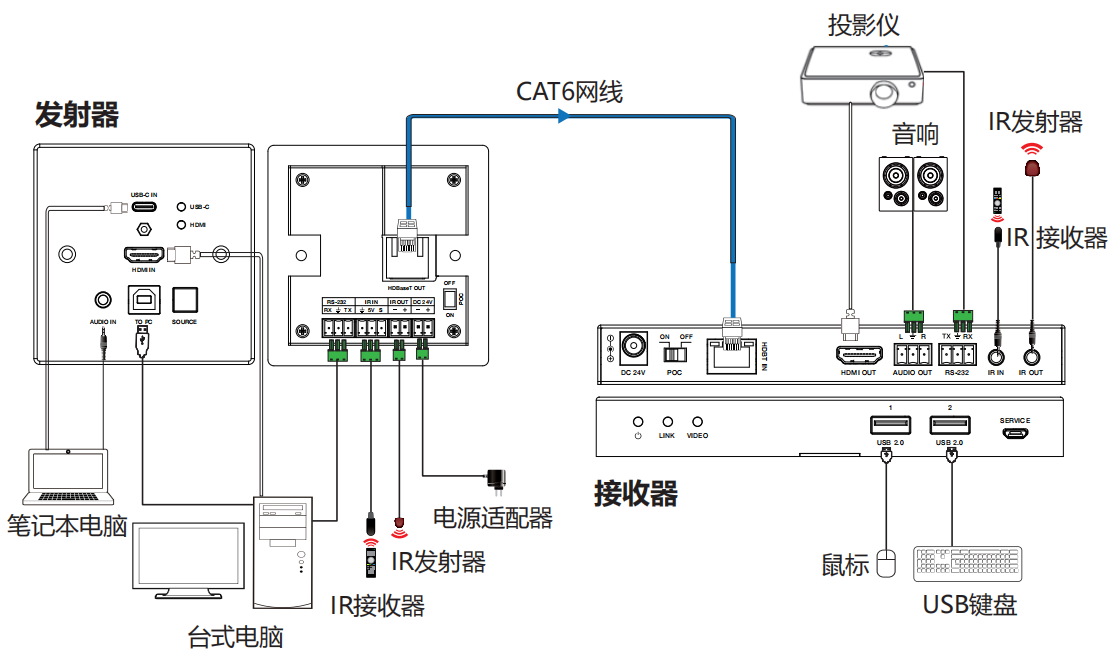

標號

名稱

功能描述

1

USB-C IN接口

USB-C信號輸入口，支持高達4K60視頻信號和USB2.0信號，連接USB-C信號源設備。

2

USB-C指示燈

USB-C輸入信號指示燈。當USB-C信號被選為輸入源時，指

示燈亮綠色。

3

HDMI IN接口

HDMI信號輸入口，連接HDMI源設備，如藍光碟機或PS4。

4

HDMI指示燈

HDMI輸入信號指示燈。當HDMI信號被選為輸入源時，指

示燈亮綠色。

5

AUDIO IN接口

模擬音頻輸入口，用于音頻嵌入。

6

TO PC接口

USB HOST接口，連接電腦。此接口與HDMI IN接口同切，

即切換到HDMI信號源時，也同步選中HOST。

7

SOURCE按鍵

用于HDMI和USB-C輸入信號源切換。

8

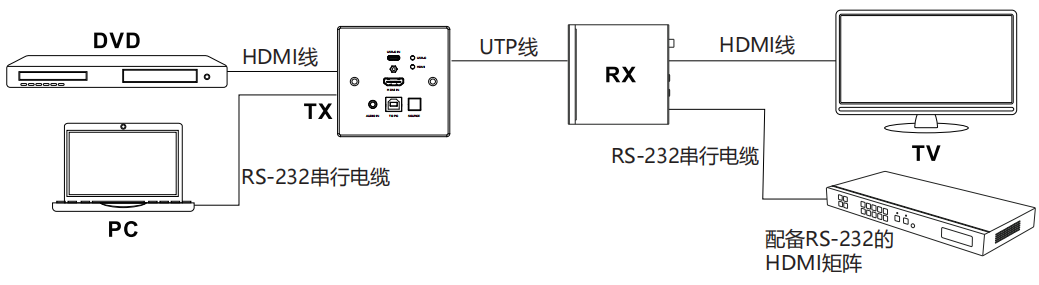

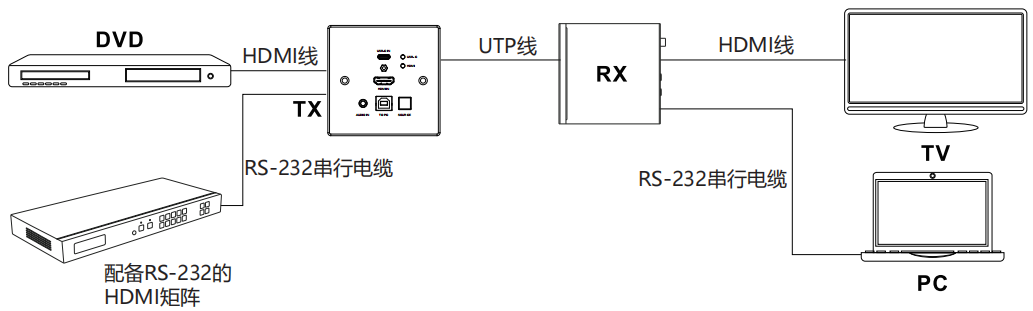

RS-232接口

通過3-pin鳳凰端子連接電腦或控制系統用于RS-232串口信

號透傳。

9

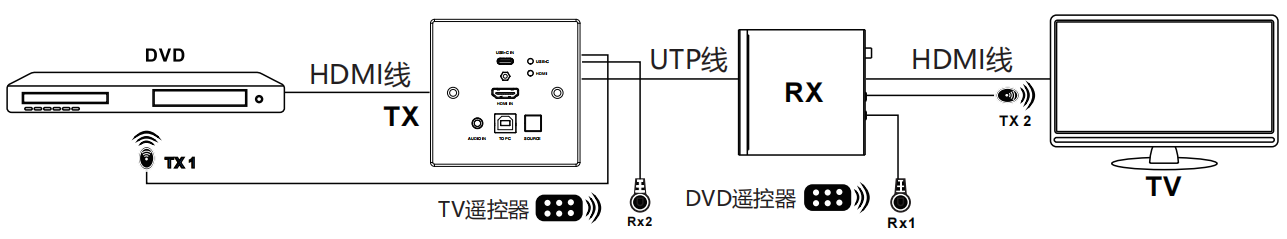

IR IN接口

連接IR寬頻接收線，接收遙控信號，然后傳送給接收端。

10

IR OUT接口

連接IR發射線，發射來自接收端的遙控信號。

11

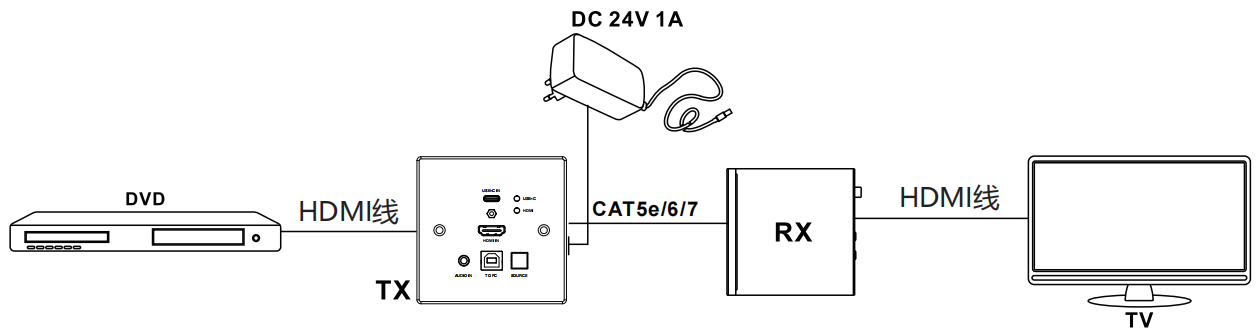

DC 24V接口

DC 24V/1A電源供電接口。

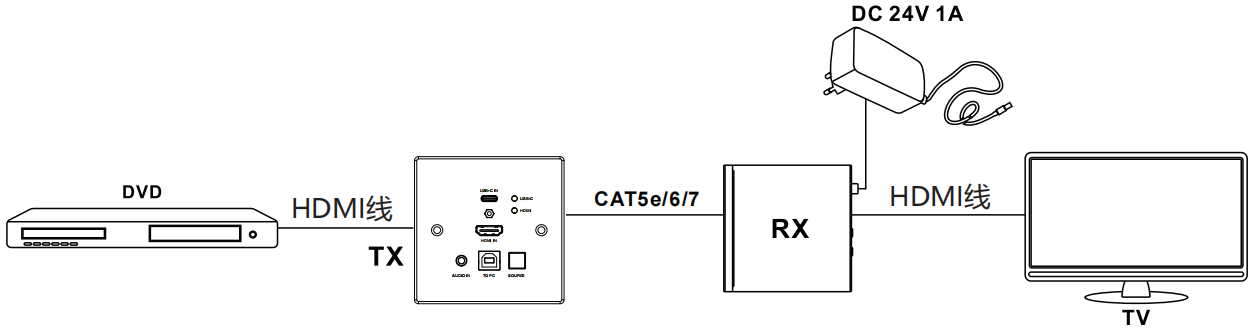

（注意：該延長器支持POC供電。若發射器或接收器中有一

個已經連接24V/1A電源，則另一個不需要連接電源。）

12

POC開關

開啟/關閉POC功能。ON=POC供電，OFF=本地電源供電。

13

HDBaseT OUT

HDBaseT信號輸出口。通過CAT6網線連接HDBaseT接收器。

14

MODE撥碼開關

工作模式撥碼選擇：

LRM-長距離模式：通過單根CAT6網線延長信號至150米。

STD-HBT模式：通過單根CAT6網線延長信號至100米。

15

AUDIO IN

撥碼開關

接收端音頻輸出的信號源選擇：

HDMI：接收端輸出來自發射端HDMI IN接口的剝離音頻。

L/R：接收端輸出來自發射端AUDIO IN接口嵌入的模擬音頻。

16

EDID撥碼開關

EDID設置：

00- 拷貝接收器顯示端的EDID信息 (默認設置)

01- 4K30 4:4:4

10- 1080p60 4:4:4

11- 1200p60 4:4:4

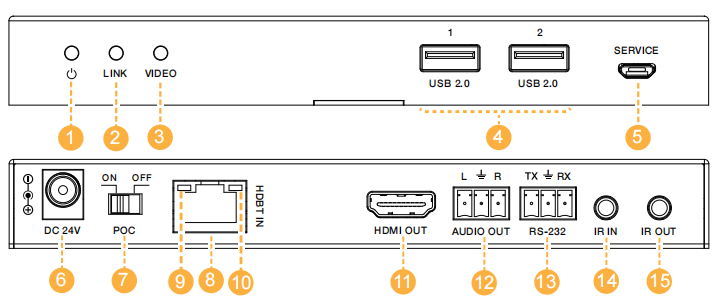

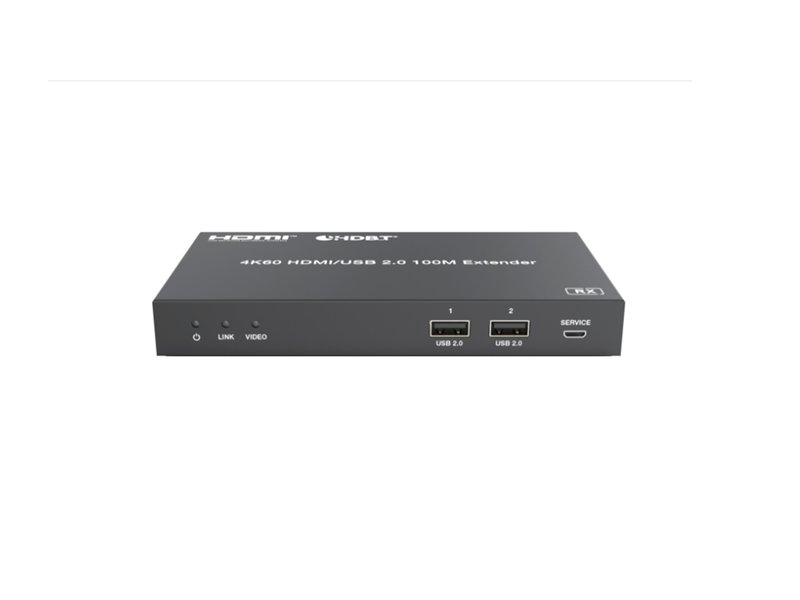

標號

名稱

功能描述

1

電源指示燈

當接收器接通電源時，紅色電源指示燈亮。

2

LINK指示燈

（綠色）

連接狀態指示燈：

■ 燈亮：發射器和接收器連接正常。

■ 燈閃：發射器和接收器連接不穩定。

■ 燈滅：發射器和接收器未連接。

3

VIDEO指示燈

（綠色）

信號指示燈：

燈亮：有信號且有效輸入。

燈滅：無信號，或信號無效。

4

USB 2.0接口

USB拓展接口，連接USB 2.0設備，如U盤、鼠標、鍵盤等。

5

SERVICE接口

軟件升級接口。指令s switch uart 0!切換MCU；

指令s switch uart 1!切換VALENS。

6

DC 24V接口

DC 24V/1A電源供電接口。

（注意：該延長器支持POC供電。若發射器或接收器中有一個已經連接24V/1A電源，則另一個不需要連接電源。）

7

POC開關

開啟/關閉POC功能。ON=POC供電，OFF=本地電源供電。

8

HDBT IN接口

HDBaseT信號輸入口。通過CAT6網線連接發射器的

HDBaseT OUT接口。

9

連接信號指示燈(綠色)

■ 燈亮：發射器和接收器連接正常。

■ 燈閃：發射器和接收器連接不穩定。

■ 燈滅：發射器和接收器未連接。

10

數據信號指示燈

(黃色)

■ 燈閃：發射器和接收器之間有信號傳輸。

■ 燈滅：發射器和接收器之間沒有信號傳輸。

11

HDMI OUT接口

HDMI信號輸出口，連接HDMI顯示設備，如電視機或監視器等。

12

AUDIO OUT接口

模擬音頻輸出口。

13

RS-232接口

通過3-pin鳳凰端子連接電腦或控制系統用于RS-232串口信

號透傳。

14

IR IN接口

連接IR寬頻接收線，接收遙控信號，然后傳送給發射端。

15

IR OUT接口

連接IR發射線，發射來自發射端的遙控信號。
