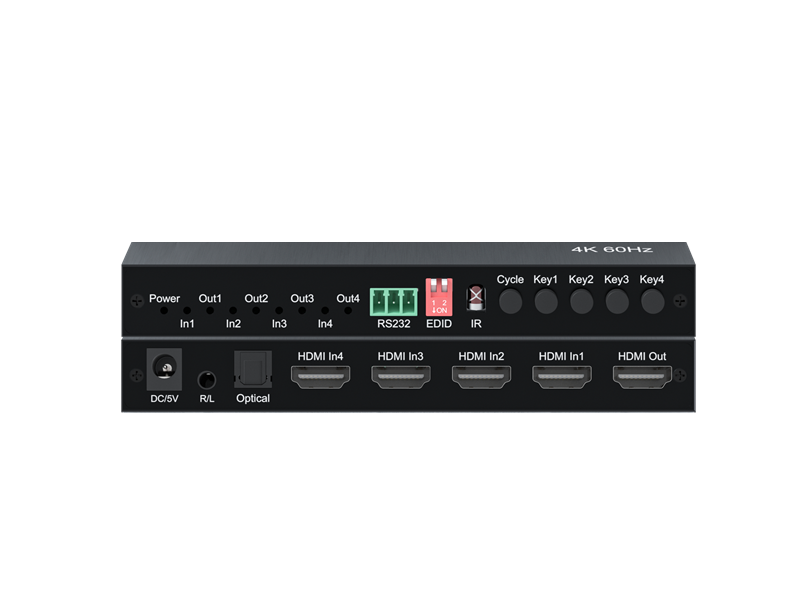

4K60   4路自動HDMI切換器（自動/定時切換）   HS-LA041-AT

一、產品介紹：

HS-LA041-AT系列自動/定時HDMI高清切換器，4個HDMI輸入，1路HDMI輸出，通過遙控器、按鍵切換，切換任意一路到顯示終端。同時支持自動切換功能，當有HDMI信號插入的時候自動切換到輸出端口，支持10秒，15秒，20秒，3組時間設定時間輪訓功能設置循環切換，支持720p，1080i，1080p，4K/30Hz，4K/60Hz分辨率。

二、產品特性：

• 支持3D視頻格式。

• 支持最高速率6x3G時TMDS時鐘為600Mhz。

• 支持HDR。

• HDMI輸入支持自動切換（4個端口中，優先切換到最后插入的那個端口）當拔掉某一個HDMI信號,優先切換到HDMI IN 1號接口，HDMI IN 1號沒有插入，就自動切換到2號端口，以此類推。

• 支持HDMI輸入端口時間輪詢切換功能，10秒，15秒，20秒，3組時間 自動切換。

• 多路高清輸入信號源比如DVD、高清播放器，PS4，機頂盒。

三、技術指標：

• HDMI 分辨率 .................................. 最高支持4K/60Hz；

• 支持視頻格式 ..................................... HDR視頻格式；

• 支持視頻顏色格式 .............................. 24/30/36位深色；

• 支持音頻格式 ............... DTS-HD/Dolby-trueHD/DTS/Dolby-AC3；

• 最大帶寬傳輸 .......................................... 600MHz；

• 最大傳輸速率 ........................................... 6Gbps；

• 最大工作電流 ........................................... 600mA；

• 工作溫度范圍 .................................. (-10 to +55℃)；

• 尺寸 .......................................... 150x67x19 (mm)；

• 重量 ................................................... 175g；

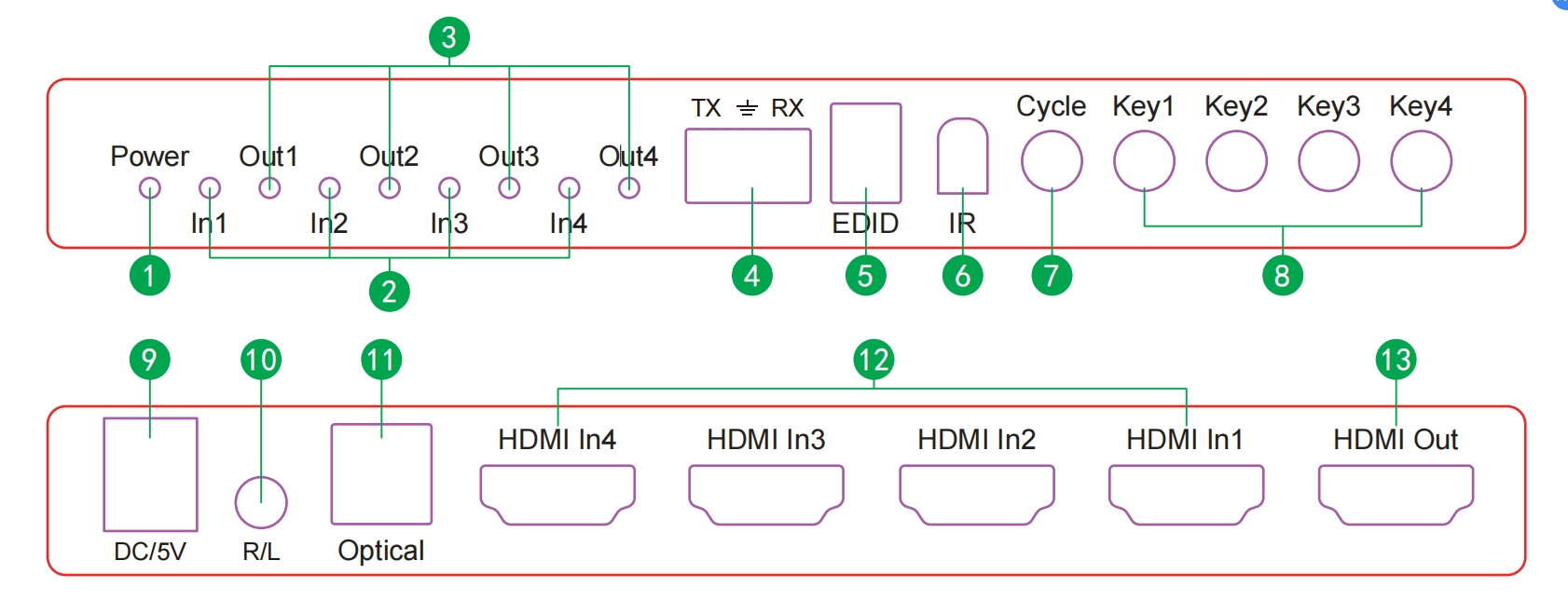

四、接口示意圖：

1.Power --- 電源指示燈;

2.In1-In4 --- HDMI 輸入指示燈（有TMDS信號時燈亮） 3.Out1-Out4 --- HDMI輸出指示燈對應HDMI In輸入端口 4.TX    RX --- RS232接口;

5.EDID --- 撥碼開關，用于EDID管理 6.IR --- 紅外接收;

7.Cycle --- 時間循環(10S/15S/20S/關閉）;

8.Key1-Key4 --- HDMI In1-HDMI In4輸入切換;

9.DC/5V --- 5V電源接口;

10.R/L --- 立體聲輸出接口;

11.Optical --- 光纖音頻接口;

12.HDMI In1-HDMI ln4 --- HDMI輸入接口;

13.HDMI Out --- HDMI輸出接口;

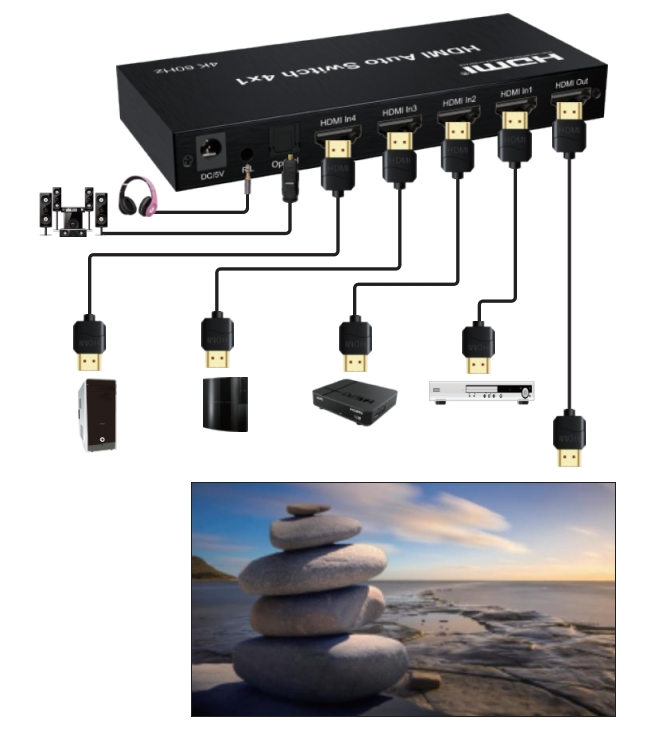

五、連接示意圖：
