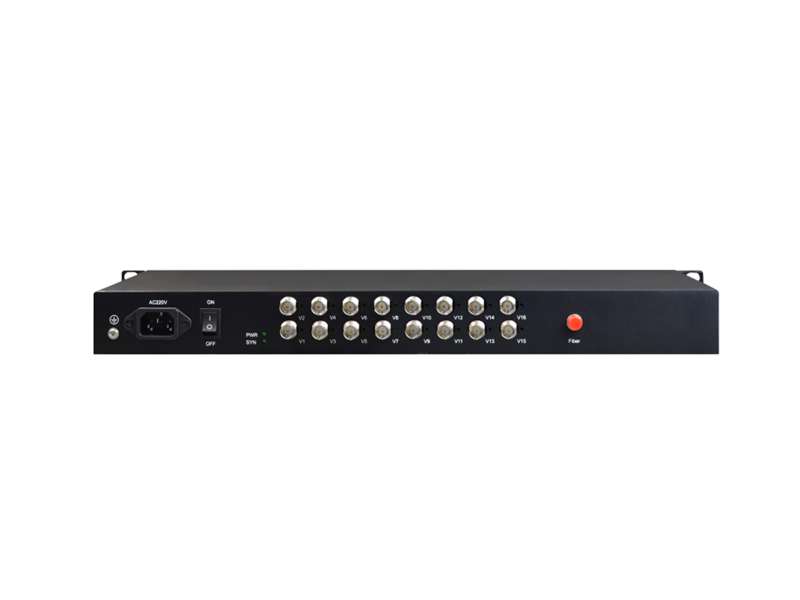

16路12G HD-SDI光端機 HS-12GSDI-G16
一、產品介紹:
HS-12GSDI-G16系列12Gbps HD-SDI高清視頻光發射機/接收機采用數字編碼技術,可將16路12Gbps HD-SDI視頻信號通過一根單模光纖實現遠距離雙向傳輸,最大可將信號不失真無中繼地傳輸80Km。12Gbps HD-SDI高清數字電視光端機信號格式符合SMPTE ST 2082-1(12G UHD-SDI), ST 2081-1(6G UHD-SD), SMPTE424M,SMPTE292M,SMPTE259M, SMPTE297M. SMPTE305M,SMPTB3 10M標準。
二、產品特性:
全鋁全金陽極氧化19英寸1U機架式;
設備配對使用, 本端視頻信號輸入,對端視頻信號輸出;
可提供普通型臺式,集中插卡式機架多種方式;
12G-SDI/6G-SDI/3G-SDI/HD -SDI/SDI/ASI;
傳輸距離最遠可達80KM;
發射機與接收機都帶有LED指示SDI 信號的接入狀態;
視頻接口提供三級防雷功能,能通過ITU-T K.21(10/700 μS),共模:6KV,阻抗(40 Ω)的測試;
AC220供電,也可DC-48V/+24V供電;
三、技術指標:
光纖部份
光口:1;
光纖:單纖;
光纖接口:FC;
波長:1310nm-1610nm單模;
無中繼傳輸距離:0~80Km;
典型發射功率: 單模100uw — 0.93mw;
12Gbps HD-SDI視頻
自動電纜均衡:;
>30m(11.88gbps)(Belden1694A電纜);
>50m(5940Mbps)(Belden1694A電纜);
>100m(2970Mbps)(Belden1694A電纜);
>200m(1485Mbps) (Belden1694A電纜);
視頻特性:
12G-SD上升/下降時間:<40ps(11.88Gbps);
6G-SD上升/下降時間:<66ps(5940Mbps);
3G-SD上升/下降時間:<135ps(52970Mbps);
HD-SD上升/下降時間:<270ps(1485Mbps);
SDI上升/下降時間:<0.6ns(270Mbps);
接口: 75歐 BNC;
環境指標
工作溫度:-10℃—+60℃
儲存溫度:-40℃—+85℃
工作濕度:0%—95%(無凝結)
MTBF: >100,000小時
四、產品規格:
產品功能描述 | 在光纖上同時傳送16路12Gbps HD -SDI信號 |
業務端口描述 | 1個光纖接口;16路12Gbps HD -SDI信號 |
電源 | AC220V / DC-48V / DC+24V(電源可選) |
產品尺寸 | (長×寬×高) 485*200*45mm 1U 機架式 |
重量 | 1.65Kg/臺 |

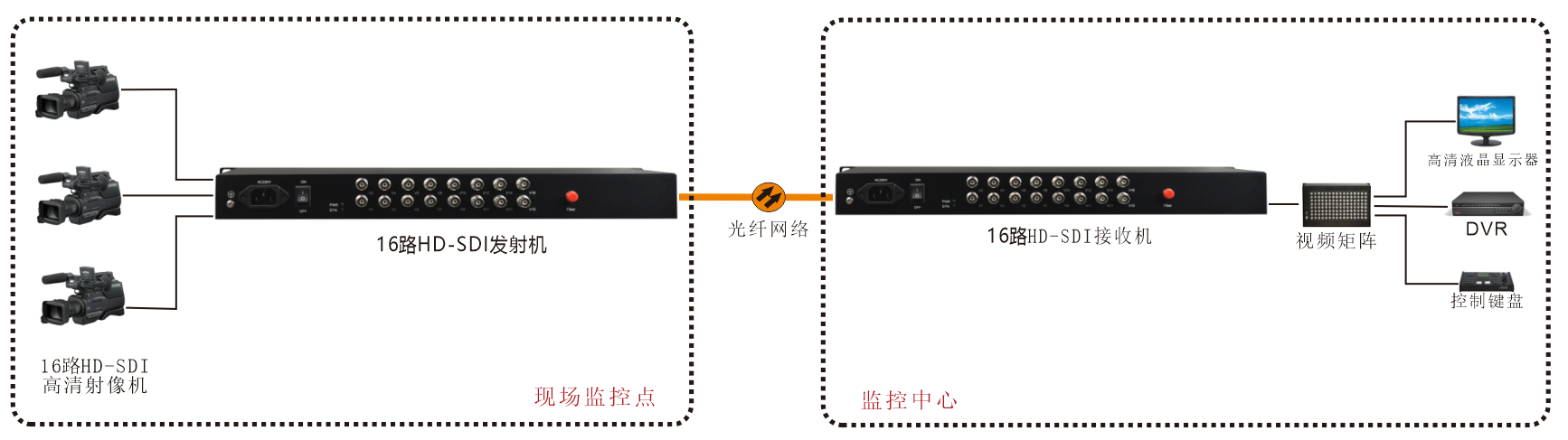

五、連接示意圖:
