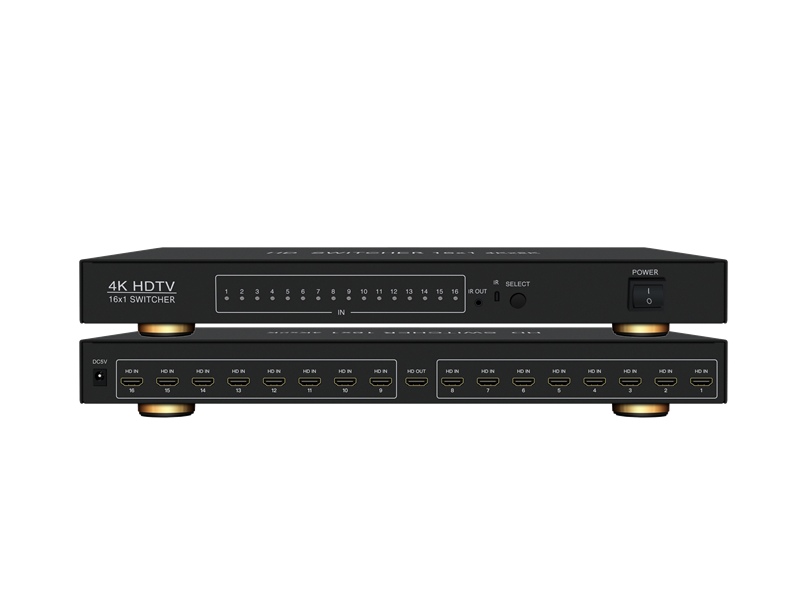

16路定時HDMI切換器（自動/定時切換） HS-LA1601-AT

一、產品介紹：

HS-LA1601-AT系列自動/定時HDMI高清切換器，支持16個HDMI信號源輸入，1個HDMI信號輸出顯示的高清信號切換器。按鍵、紅外遙控控制，支持自動檢測切換模式，手動切換模式、定時切換模式。輸出分辨率最高支持4k@30Hz ，廣泛應用于視頻會議、辦公室主機應用切換，學校電腦教學系統和金融證券市場。

二、產品特性：

• 三種切換模式： 自動檢測切模式，手動切換模式和定時切換模式；

• 支持面板按鍵和遙控切換控制；

• 最高支持 4K*2K@30Hz 輸出；

• 支持熱撥插，即插即用，性能穩定；

• 支持紅外延長線，實現紅外遙控功能；

三、技術指標：

• HDMI 版本：HDMI1.4；

• HDMI 分辨率：最高支持 4K/30Hz；

• 支持視頻格式：8/10/12 位色深；

• 支持音頻格式：DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD；

• 最大傳輸速率：18Gbps；

• HDMI 輸入長度：≤10m AWG26    4K/30Hz；

• HDMI 輸出長度：≤10m AWG26    4K/30Hz；

• HDMI 輸入端口：HDMI-A 接口 x16；

• HDMI 輸出端口：HDMI-A 接口 x1；

• 最大工作電流：0.5A；

• 電源適配器：輸入 AC (50HZ, 60HZ) 100V-240V ，輸出 DC5V/1A；

• 工作溫度范圍：(-15 to +45℃)；

• 工作濕度范圍：5 to 90%RH (無冷凝)；

• 尺寸（長*寬*高）：440x175x45(mm)；

• 重量：1.8Kg；

四、切換模式：

1、自動檢測切換模式（出廠默認）：當切換器檢測到有新的 HDMI 信號線插入輸入口時，則自 動把這個信號作為最新的輸出信號。

2、手動切換模式：不管輸入口是否有信號輸入，每按一次 SELECT 按鍵切換到下一個通道，如 果按遙控器上的數字按鍵則切換到對應通道。

3、定時切換模式：按一定的時間間隔在有信號輸入的通道上切換，沒有信號的通道會被自動 跳過。改模式下，遙控器和面板 SELECT 均不能直接切換； 自動檢測切換功能依舊正常工作， 有新輸入信號會自動跳轉過去，當前通道拔除也會立即跳轉到其它有信號的通道。

三種切換模式設置方法：

把輸入口和輸出口上的 HDMI 線全部拔掉，按住面板上 SELECT 按鍵，再插上電源通電，等待 3 秒后 L1/L2/L3 指示燈會輪流閃爍。

• L1 燈代表自動檢測切換模式；L2 燈代表手動切換模式；L3 燈代表定時切換模式。在對應模式指示燈閃爍時松手 SELECT 按鍵即可完成設置。

定時切換模式時間間隔設置方法:

第一步：首先要確認切換器是在定時切換模式下，按一下面板 SELECT 按鍵進入設置模式，此時只有紅色電源指示燈亮，其它綠色指示燈全部不亮。

第二步：按遙控器上 1~10 鍵設置時間，單位為秒。

*按鍵 1-9 分別代表 1-9 數字輸入，按鍵 10 代表輸入 0；

*時間間隔可設置范圍是 1 到 60000 秒；

*如果輸入設置大于 60000 會自動退出設置模式，且不保存輸入。

第三步：輸入間隔時間后，按一下 SELECT 按鍵退出設置模式，輸入保存成功，定時切換恢復。

例如：如果要設置 60 秒定時切換，依次按下切換面板 SELECT 按鍵-->遙控器 6 鍵-->遙控器 10 鍵-->   按 SELECT 按鍵。
