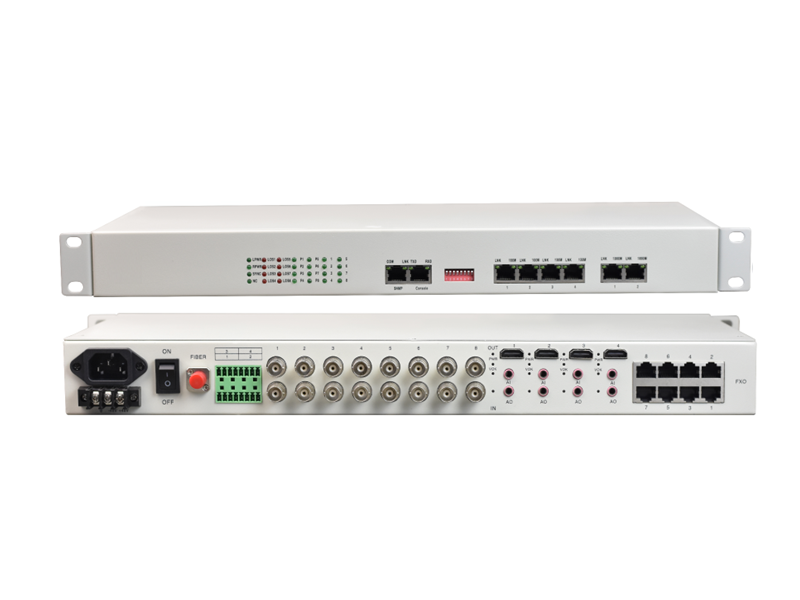

多業務HDMI光端機   HS-8804H-Note

4路視頻+2路千電+4路百電(物理隔離)+8路電話+開關量+串口+電話

一、產品介紹：

HS-8804H-Note系列多業務HDMI光端機是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點多業務光傳輸設備。支持4路HDMI視頻，1-8路電話接口，1-8路開關量接口，1-4路RS232-422-485接口，4路百兆以太網接口，2路千兆以太網接口。每個以太網電口都有自己獨立的百兆帶寬;6路以太網總帶寬為2*1000M+4*100M=2400M，通過一根光纖傳輸完全獨立，物理隔離；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。

二、產品特性：

• HDMI符合HDMI1.3a標準，HDCP1.1協議，可以外接一路模擬音頻，此時HDMI帶內音頻無效（選配）。
• 自動識別和配置各種顯示模式，最高分辨率到1080P60，往下兼容。
• 4路百兆以太網接口工作在100M全雙工模式,每個以太網電口都有自己獨立的百兆帶寬,物理隔離；
• 2路千兆以太網10/100/1000M,全/半雙工完全自適應,每一組有獨立的1000M帶寬,物理隔離；
• 百兆以太網支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，可以支持最大包長10240的巨幀以太包；
• 1-8路語音接入，支持支持來電顯示功能/反極性計費/傳真功能；語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，FXO口與程控交換機對接，FXS口與用戶的電話機相連；
• 可以接入1-8路開關量或1-4路RS232/422/485串行接口；
• 1個Console管理接口（可選）；1個SNMP管理接口（可選）；
• 各類接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 標準;
• 供電方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源模式;
• 支持分辨率：1920*1080P60；1920*1080P50；1920*1080P30；1920*1080P25；1920*1080P24；1920*1080I60；1920*1080I50；1280*720P60；
• 顏色空間：RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0；

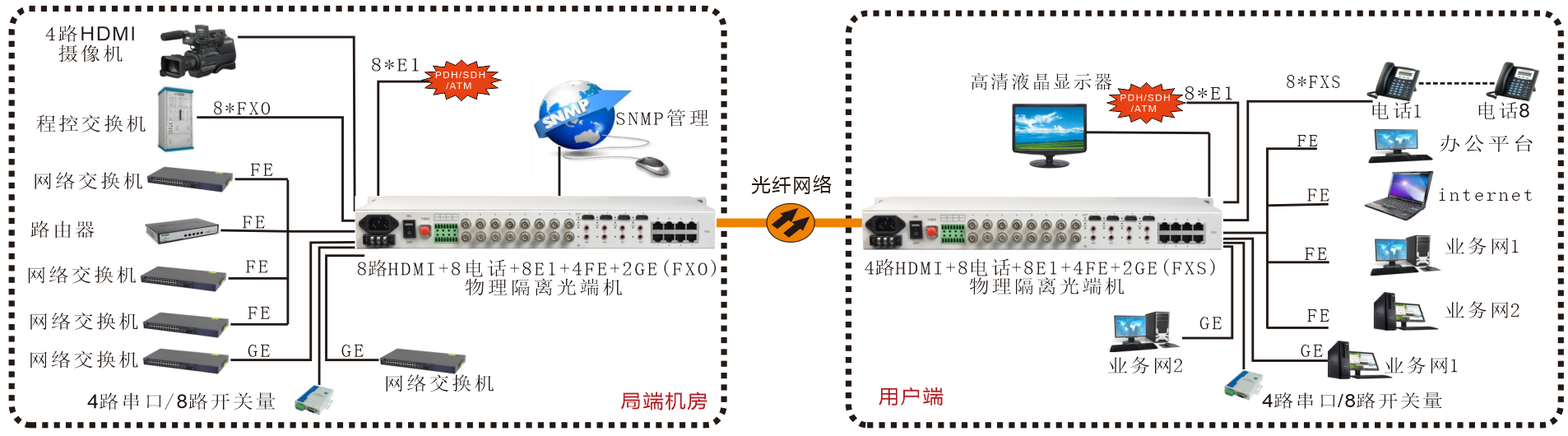

四、連接示意圖：
