HDMI網線延長器
HDMI網線延長器
HDMI網線延長器,將HDMI、IR控制信號,單根6類網線延長70米(分辨率為1080p)或40米(分辨率為4K30),本地HDMI信號環出,4K2K@30Hz 4:4:4;支持EDID拷貝功能 ,支持PCM7.1,Dolby True HD,DTS HD等音頻格式。
名稱HDMI網線延長器
型號HS-EX100-A70C
品牌HOSHI(昊視)
產品編碼D247
二維碼
產品詳情相關文件Exported

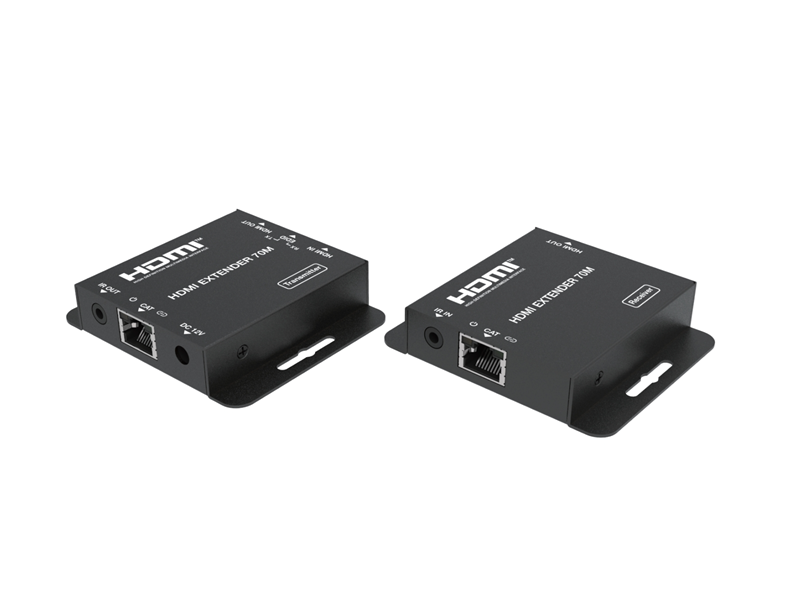

HDMI網線延長器      HS-EX100-A70C

一、產品介紹:

HS-EX100-A70C系列HDMI網線延長器,將HDMI、IR控制信號,通過單根6類網線(CAT6)延長70米(分辨率為1080p)或40米(分辨率為4K30),實現信號源和顯示設備之間零延遲、長距離、高質量的傳輸;支持本地HDMI信號環出,并可以級聯至另一臺延長設備;視頻分辨率高達4K2K@30Hz 4:4:4;支持EDID拷貝功能 (可選擇本地或遠端EDID),支持PCM7.1,Dolby True HD,DTS HD等音頻格式。

二、產品特性:

  • 符合HDMI 1.4、HDCP 1.4和DVI 1.0規范;

  • 視頻分辨率高達4K2K@30Hz YUV 4:4:4;

  • 通過單根CAT5E/6網線,信號的最長傳輸距離如下所示;

  • CAT6: 延長70米,分辨率為1080P;延長40米,分辨率為4K30;

  • CAT5E:延長60米,分辨率為1080P;延長35米,分辨率為4K30;

  • 支持從接收端或環出端拷貝EDID;

  • 信號通過HDMI信號環出端口進行級聯;

  • 支持單向POC功能(從發射端到接收端);

  • 帶單向IR信號控制;

  • 設計合理,便于安裝;

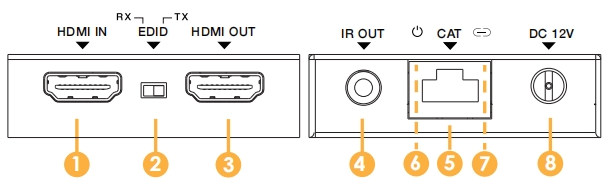

三、接口介紹:

序號
名稱
功能描述
1
HDMI IN
HDMI信號輸入口。通過HDMI線連接HDMI源設備,如
DVD播放器或機頂盒。
2
EDID撥碼開關
用于選擇EDID:
開關向右撥,延長器將拷貝HDMI環出端顯示設備的
EDID信息到信號源;
開關向左撥,延長器則拷貝接收端顯示設備的EDID信息
到信號源。
3
HDMI OUT
HDMI信號環路輸出口。通過HDMI線連接HDMI顯示設
備,如高清電視。
4
IR OUT
連接IR發射線, IR信號來自于接收器的IR IN端口。
5
CAT
CAT輸出口,通過CAT5E/6網線連接到接收器的CAT輸入
口。
6
電源指示燈
發射器接通電源后,電源指示燈亮。
7
數字信號指示燈
常亮:HDMI信號帶HDCP。
閃爍:HDMI信號不帶HDCP。
熄滅:無HDMI信號。

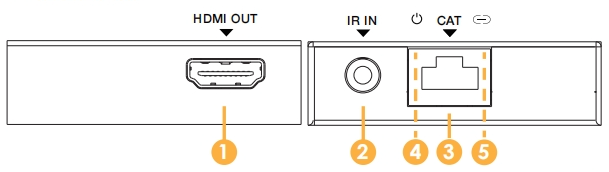

序號
名稱
功能描述
1
HDMI OUT
HDMI信號環路輸出口。通過HDMI線連接HDMI顯示設
備,如高清電視。
2
IR IN
連接IR接收線,IR信號將發送至發射器的IR OUT端口。
3
CAT
CAT輸出口,通過CAT5E/6網線連接到接收器的CAT輸入
口。
4
電源指示燈
接收端接通電源后,電源指示燈亮。
5
數字信號指示燈
常亮:HDMI信號帶HDCP。
閃爍:HDMI信號不帶HDCP。
熄滅:無HDMI信號。

四、技術指標:

HDMI兼容
HDMI 1.4
HDCP兼容
HDCP 1.4
視頻帶寬
10.2Gbps
視頻分辨率
4K@30Hz
音頻格式
高達7.1CH高清音頻
TMDS輸入信號
3.3 volts
DDC輸入信號
5.0 volts/P-P
靜電保護
人體模型:±8kV (空氣放電) , ±4kV (接觸放電)
發射器
輸入:1×HDMI IN [Type A, 19-pin母口]
輸出:1×HDMI OUT [Type A, 19-pin母口]
1×IR OUT [3.5mm, 立體聲, 迷你插座]
1×CAT OUT [RJ45, 8-pin母口]
接收器
輸入:1×IR IN [3.5mm,立體聲, 迷你插座]
1×CAT IN [RJ45, 8-pin母口]
輸出:1×HDMI OUT [Type A, 19-pin母口]
外殼
金屬外殼
顏色
黑色
尺寸
79.5mm [長] x 69mm [寬] x 16.5mm [高]
重量
發射器:132g,接收器:130g
電源
12V/1A DC
功耗
發射器:1.86W,接收器:0.87W
操作溫度
0°C ~ 40°C
儲存溫度
-20°C ~ 60°C
相對濕度
20~90% RH (無凝結)

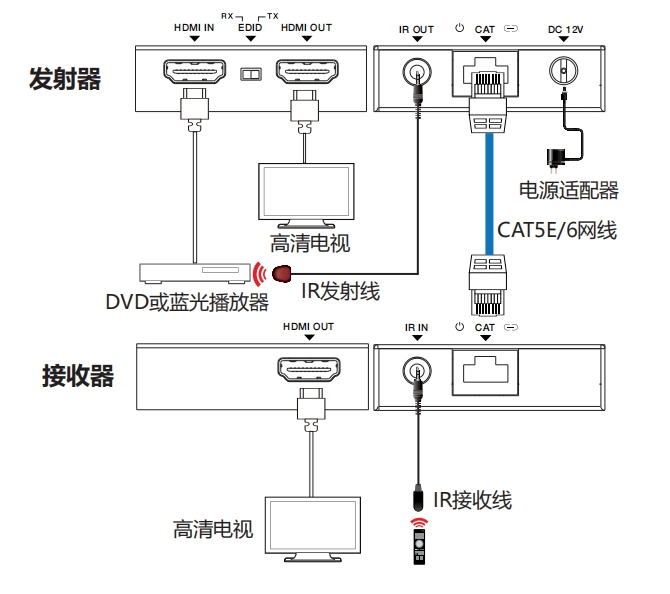

五、連接示意圖:
