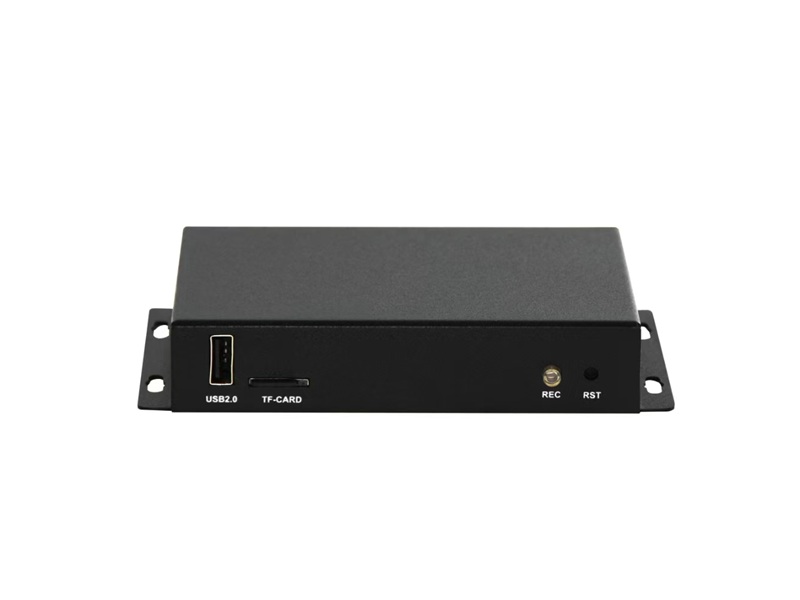

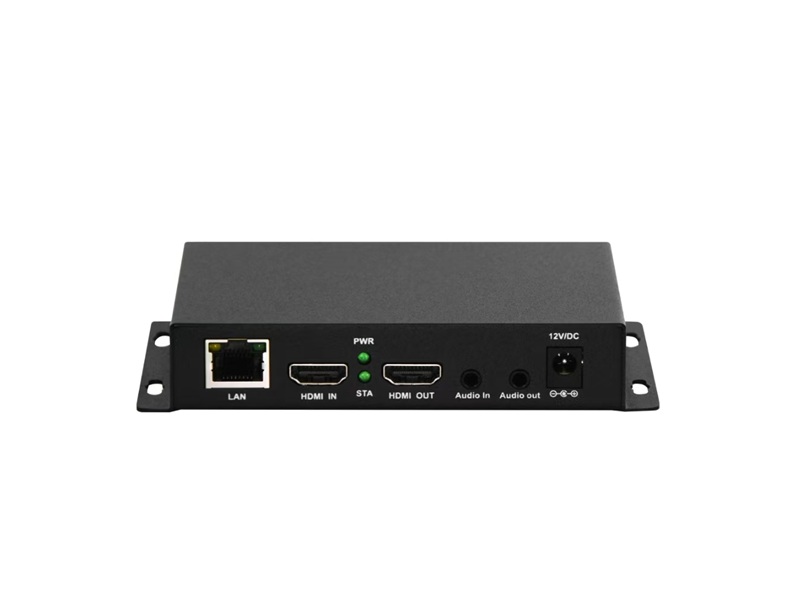

(Mini)HDMI高清編碼器 HS-B100HD-E
一、產品介紹:
HS-B100HD-E系列HDMI高清編碼器(迷你版),采用H.265/H.264/MJPEG編碼格式,支持音視頻同步編碼、TS雙碼流輸出,每路碼流分辨率可獨立配置(最大1080P)。支持RTSP拉流錄像存儲功能、輸入信號源視頻畫面裁剪功能、支持RTSP拉流錄像存儲至本地U盤/TF卡、HDMI錄像存儲本地U盤/TF卡,實現多平臺內容歸檔;配備HDMI直錄存儲模塊,可在編碼過程中直接將原始HDMI信號無損緩存至本地U盤或者TF卡中,保障高幀率素材完整性;創新集成智能視頻裁剪系統,支持對輸入信號源進行區域精準裁切,滿足多尺寸屏幕適配及特定畫面聚焦需求。
二、產品特性:
l支持RTSP拉流錄像存儲至本地U盤/TF卡;
l支持HDMI錄像存儲至本地U盤/TF卡(USB 2.0最大容量64GB,TF卡最大容量32GB);
l支持對輸入信號源視頻畫面裁剪;
l支持一路HDMI本地環出;
l可支持同時輸出2路流;
l無需接入視頻,可只編碼音頻;
l支持WEB在線預覽;
l全面支持ONVIF/GB28181協議,可接入NVR安防平臺;
l采用標準H.265/H.264/MJPEG編碼;
l音頻編碼支持MP3/MP2/AAC/G711/AC3/EAAC/EAACPLUS;
l音頻支持左右聲道,音量大小可調節;
l碼流控制:CBR/VBR碼率控制,16kbit/s~16Mbit/s;
l網絡接口采用100M全雙工模式;
l支持HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP組播、UDP單播、FLV、HLS等協議(RTMP支持輸入用戶名、密碼功能);
l輸出視頻流格式:TS/VES/AES流等;
l包含鏡像翻轉功能,支持水平、垂直、水平+垂直翻轉;
l支持WEB操作界面,可選擇中英文配置界面,并且可以修改密碼;
l支持網絡遠程管理和升級;
l支持主流和副流的多協議多碼流輸出;
l支持自定義輸出分辨率、圖像縮放和旋轉;
l支持局域網LAN和廣域網WAN傳輸;
l支持中文、英文和圖片OSD,可調節字體大小,支持滾動字幕和馬賽克水印;
l支持DHCP自動獲取IP地址;
l支持配置文件的一鍵備份、導入,以及一鍵恢復出廠設置;
l提供免費的API協議文檔,便于二次集成開發;
l支持輸出流加密;
三、技術指標:
產品型號 | HDMI高清編碼器 HS-B100HD-E |
視頻輸入 | 1路HDMI視頻輸入 |
輸入分辨率 | 1080P、1080i、720P、1600x1200、1400x1050、1440x900、1280x1024、1280x960、1280x800、1024x768、800x600、720x576等常規分辨率 |
音頻輸入 | 1路HDMI內置音頻、1路3.5mm模擬音頻輸入 |
視頻輸出 | 1路HDMI視頻輸出 |
視頻編碼 | H.265 Baseline Profile編碼、H.264 Baseline Profile編碼、H.264 Main Profile編碼、H.264 High Profile編碼、MJPEG |
編碼后尺寸 | 1920x1080、1280x720、1024x576、960x540、850x480、720x576、720x540、720x480、720x404、704x576、640x480、640x360等默認輸入分辨率 |
視頻碼率 | 碼率控制:CBR/VBR,可調節范圍為16Kbps至20Mbps |
視頻幀率 | ≤60幀 |
字幕疊加 | 中文、英文、圖片 |
音頻編碼 | AAC/MP3/AC3/G.711可選 |
音頻碼率 | 64Kb/s~384Kb/s |
采樣率 | 32000、44100、48000等 |
網絡接口 | 1個RJ45 100M自適應以太網口 |
網絡協議 | 支持HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP、組播、單播、FLV、HLS |
流碼類型 | TS流、ES流 |
接口協議 | ONVIF、GB28181 |
配置管理 | WEB配置,遠程升級 |
電源 | 12V/DC 1A |
功耗 | <3W |
工作溫度 | -20℃~+60℃ |
工作濕度 | <90%,無冷凝 |
尺寸(長x寬x高) | 125*72*25mm |
重量 | 0.2kg |
四、連接示意圖:

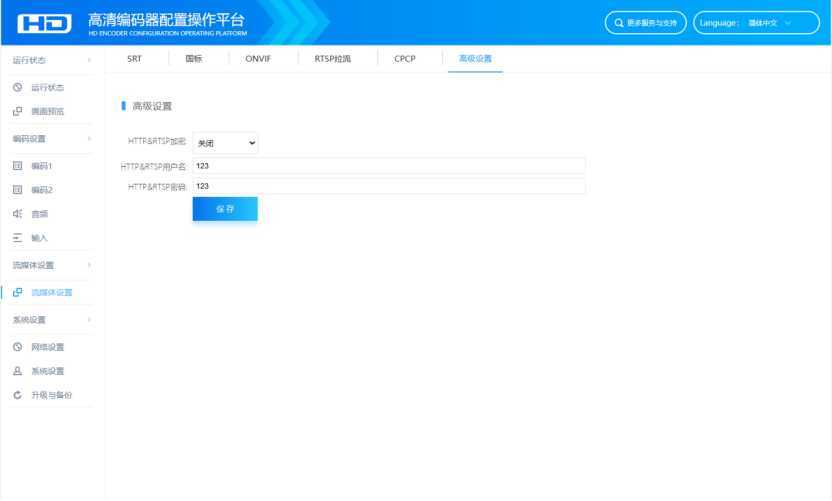

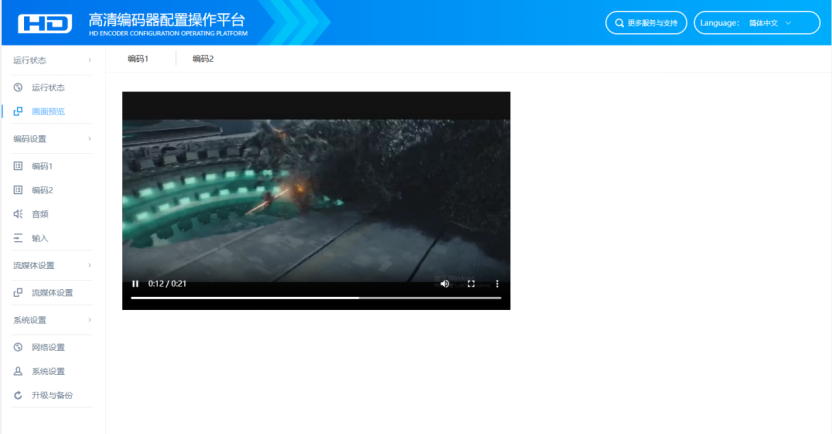

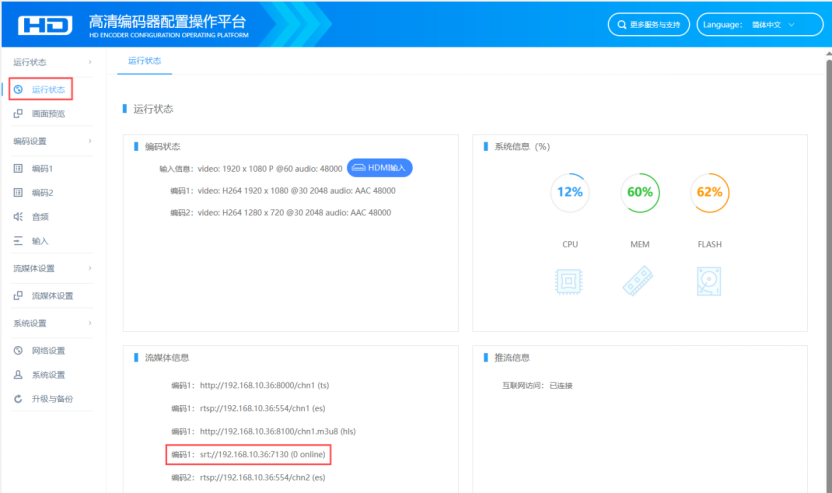

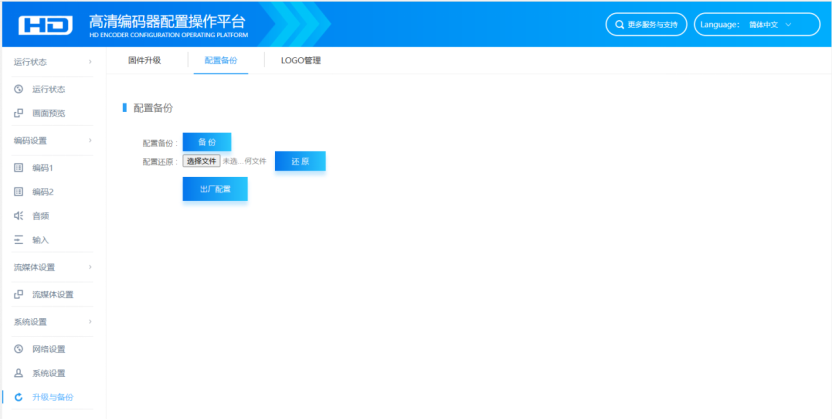

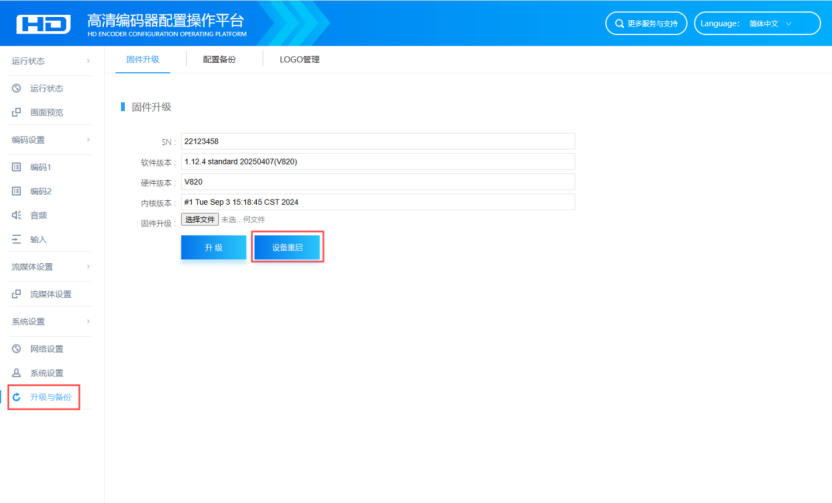

五、部分軟件界面:
