DisplayPort1.4光纖傳輸器    HS-D40GT/R

一、產品介紹：

HS-D40GT/R系列DP光纖傳輸器，DisplayPort1.4+，無損零延遲光纖傳輸器，4芯LC多模光纖+RJ45網線雙鏈路傳輸；RJ45網線主要傳輸DP低速數據，解決DP視頻通道同步問題；4芯LC光纖主要傳輸高速視頻分辨率圖像。采用IDC級分立激光器件作為光通信核心，具備核心散熱更高效、系統運行穩定、使用壽命長、數據帶寬高的技術特點；

HS-D40GT/R系列DP光纖傳輸器，4K160fps超高分辨率，支持4K160fps，4k@60Hz（3840*2160@60Hz）向下兼容；RGB/YCbCr 4:4:4，零延遲光纖傳輸；廣泛應用于多通道視頻仿真系統、全景投影、投影拼接、寬幅游戲、全景音視頻、展覽展廳、文化旅游展覽、大型指揮中心、多通道球幕顯示系統等對同步性要求較高的多通道視頻系統中。

二、產品特性：

• DisplayPort1.4+，無損零延遲光纖傳輸器;

• DP視頻、DP低速同步數據;

• 4芯LC多模光纖+RJ45網線雙鏈路傳輸;

• 支持DP視頻源設備正常工作或喚醒開機；

• 兼容DP1.4協議，支持AUX信號透明傳輸；

• 光信號速率40Gb/S；4芯LC光接口；

• 最高分辨率支持4K160fps，4k@60Hz（3840*2160@60Hz）向下兼容；RGB/YCbCr 4:4:4；

• 傳輸距離標配300M，多模4纖orOM3,Lc光口；

• 支持DP1.4協議版本；

• TypeC低功耗供電，支持智能待機；

• 內置ESD靜電保護電路，能有效防止靜電損；

• 符合電磁場（EMF）相關標準；

• 尺寸模擬，適應各現場隱蔽固定或嵌入式安裝；

三、技術指標：

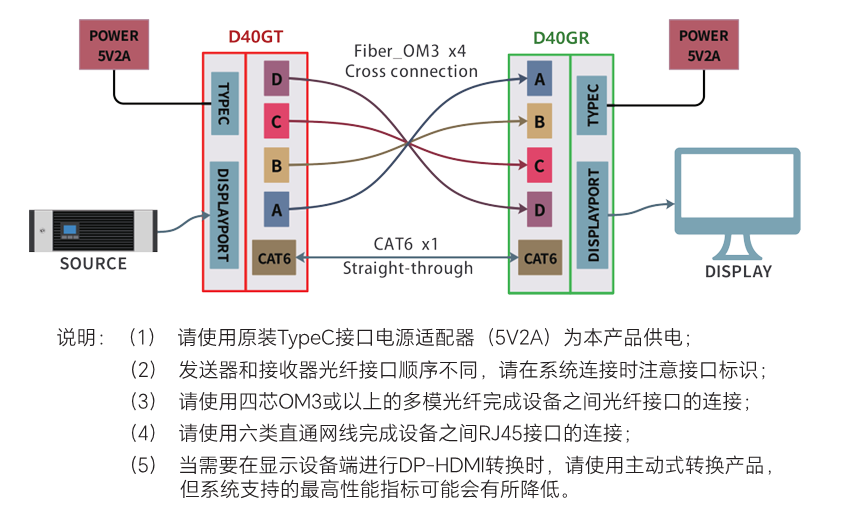

四、連接示意圖：
