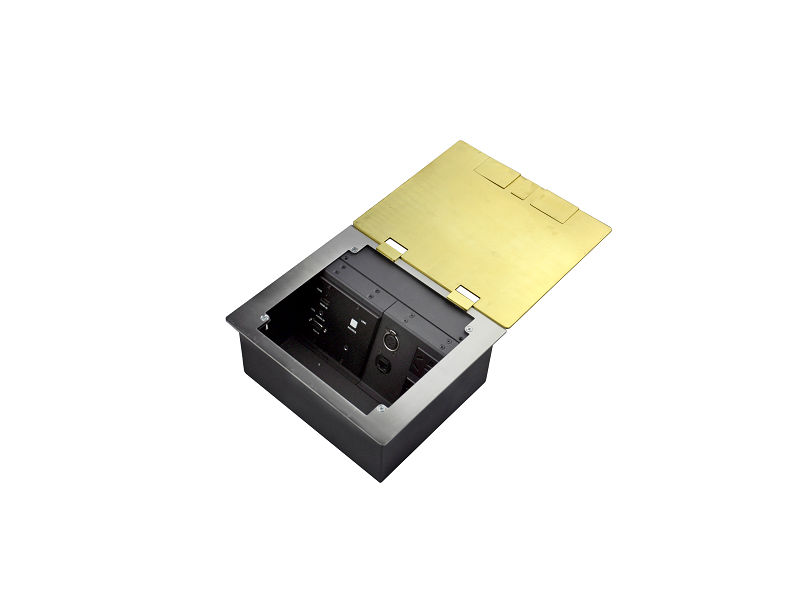

HDBaseT地插發射端 HS-DC470HD

一、產品介紹：

HS-DC470HD系列HDBaseT發射端地插是一款帶有高性能專業轉換芯片及雙絞線HDBaseT信號延長器接線盒，具有將連接的VGA+AUDIO、HDMI信號可通過UTP(STP)網線70米的最大傳輸距離。采用了全數字式零壓縮技術，實現了視頻圖像點對點以及音頻的完美傳輸。支持拓展卡儂母頭、卡儂公頭、3.5音頻、BNC、視頻頭、音響座、5類/6類網口、光纖、USB3.0、HDMI接口；

二、產品特性：

• 通過單根 CAT5，5e 及 6 類網線輸出高清視頻信號、音頻信號、1080P信號 70M傳輸（4K信號40米傳輸）；

• 支持1920*1200   1080P 60Hz   4K 30Hz信號傳輸, YCbCr 4:2:0；

• 輸入支持：VGA+Audio、HDMI信號；

• HDBaseT標準協議；

• 支持HDMI1.4版本；HDCP2.0版本；

• 支持手動切換及后入先出自動切換兩種模式；

• 支持HDCP保護協議，支持EDID管理及DDC通道；

• 具有音頻解嵌功能（3P端子輸出）。

• 模塊斜插式設計，接駁線纜后可蓋上面板；

• 多種面板選擇，更有效的融入工作環境；

• 多種組合安裝：

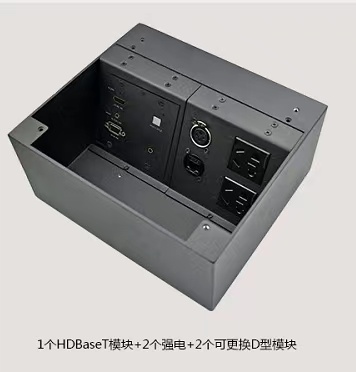

• 組合①：1個HDBaseT模塊+2個強電+2個可更換D型模塊

• 組合②：1個HDBaseT模塊+6個可更換D型模塊 ；

• 面板采用激光切割一體成型，承重能力強。

三、技術指標：

設備在不斷改進更新中，性能參數可能會有變動，恕不另行通知。

四、外觀說明

可選功能件組合方式

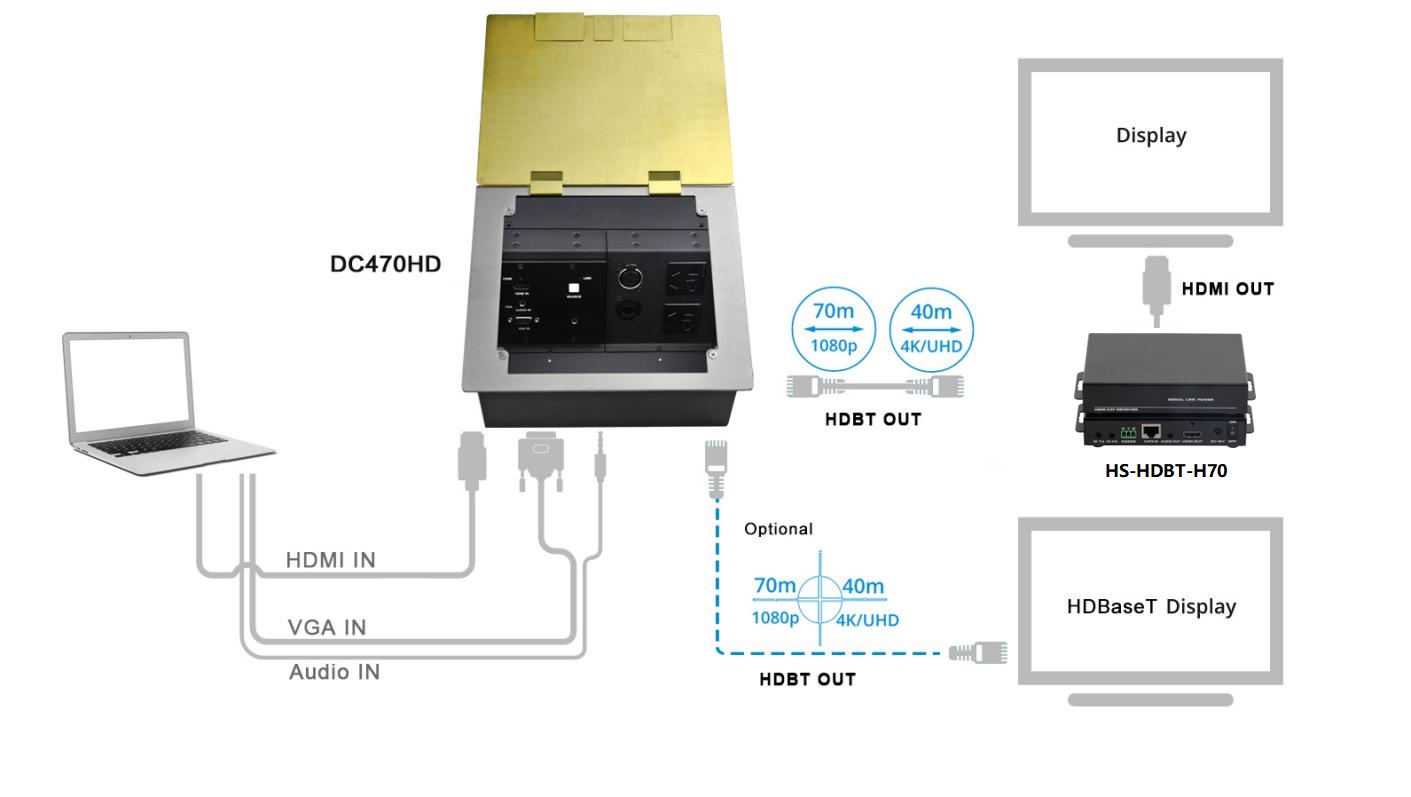

五、連接示意圖

四、安裝說明

1、產品尺寸

A、B款面板

C款面板(內嵌)

通用底盒

開孔尺寸

2、產品安裝

（1）第一步 按廠家提供的開孔尺寸或實物產品開孔（把底盒放入并固定）。

將功能件取出，相應模塊接好線纜，再將功能件固定。

將地插面板與底盒固定。

若選擇C型內嵌面板：按尺寸裁相應的裝飾表面（地毯、大理石、地板等）固定在地插內嵌面板中。
