一、產品介紹：

HS-DP200T/R系列DP KVM高清編解碼器（DP傳輸器、DP網傳、DP延長器），是一款以IP為主通過網線配對連接的 DP KVM高清編解碼器。可傳輸DP視頻、3.5mm雙向音頻、RS232數據、USB接口實現150米距離傳輸。采用千兆數字編碼技術，以網線為傳輸媒介，實現遠距離延長，用戶可以在接收端使用操作電腦，延長距離高達150米。最大支持視頻分辨率：支持4K x 2K影像分辨率（最高可達3840 x 2160），提供超卓的影像顯示畫面。

二、產品特性：

• 采用千兆數字編碼技術，圖像清晰流暢延時??；

• 支持獨立雙向音頻傳輸；

• 持USB鍵盤鼠標、USB 2.0設備（U盤、打印機、移動硬盤、無線鍵鼠、觸摸屏等USB設備）；

• 通過RJ45千兆網口信號傳輸，最遠距離：150米；

• 支持熱插拔設計；

• 最高支持3840 x 2160@30Hz，并向下兼容常規分辨率；

• 超強4個USB接口設計，支持大容量USB設備使用需求；

• 可過交換機

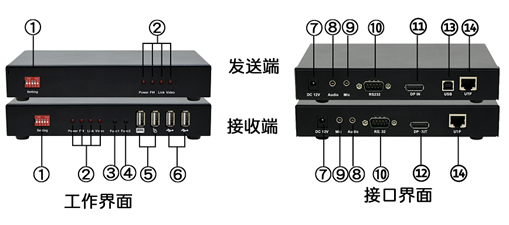

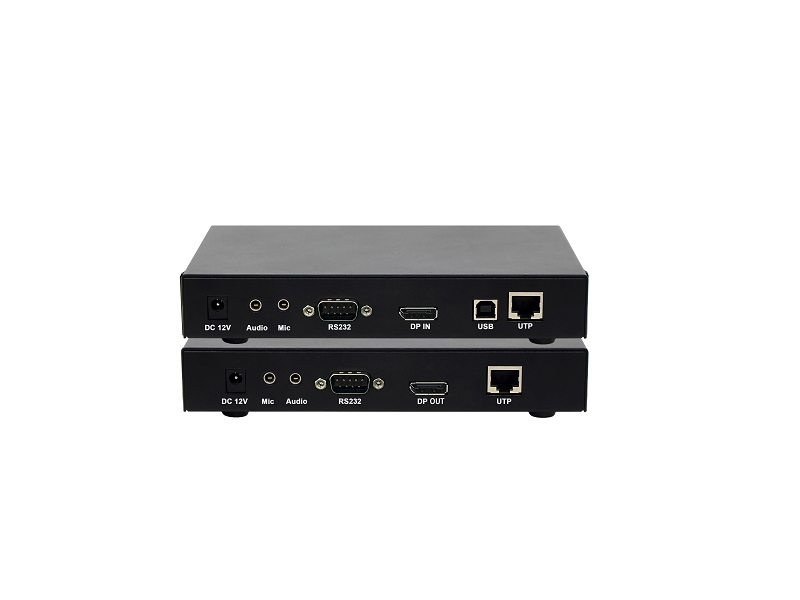

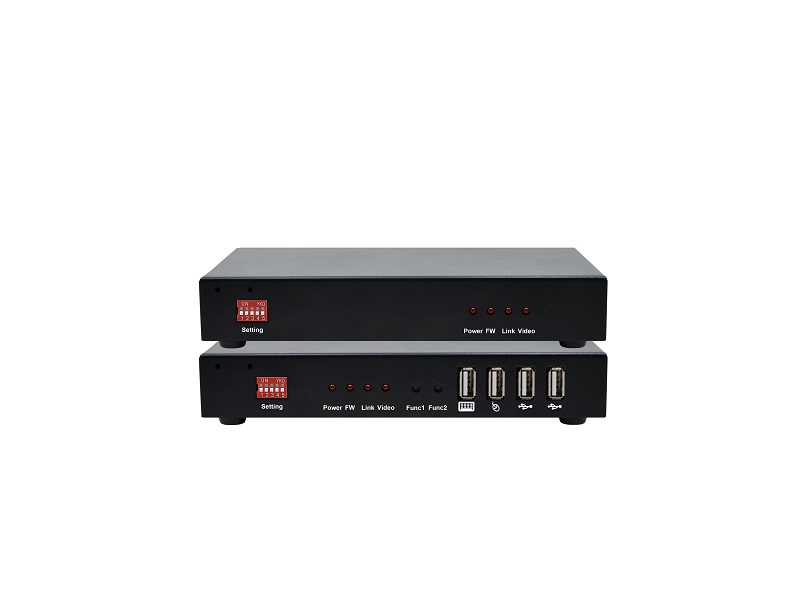

三、接口示意圖：

序列號	接口名稱	接口說明
1	Setting（撥碼開關）	紅色撥碼是用來更改設備的 ip 地址的，ip 地址一樣的設備才能正常握手 （出廠默認全部撥下）故撥碼一樣的設備才能相互連接 更改 ip 地址后需要斷電重啟設備
2	Power（電源燈）	常亮代表接通電源
	FW（工作指示燈）	閃爍代表設備正常工作
	Link（信號燈）	常亮代表發送端與接收端握手成功
	Viod（視頻燈）	常亮代表視頻信號正常接通
3	Func1（菜單選擇鍵）	可更新 EDID，調波特率，查看設備 IP 和地址
4	Func2（確認鍵）	確認鍵
5		鼠標、鍵盤接口
6		USB2.0接口
7	DC12V	12V電源輸入
8	Audio（音頻口）	發送端音頻輸入，接收端音頻輸出
9	Mic（麥克風口）	接收端麥克風輸入，發送端麥克風輸出
10	RS232（串口）	選配
11	DP IN	視頻信號入號（可訂購VGA/DVI/DP/DP接口的編碼器）
12	DP OUT	視頻信號輸出（可訂購VGA/DVI/DP/DP接口的編碼器）
13	USB B型口	發送端使用USB線連接主機或服務器
14	UTP（RJ45網口）	使用網線將發送端和接收端連接（可過交換機）

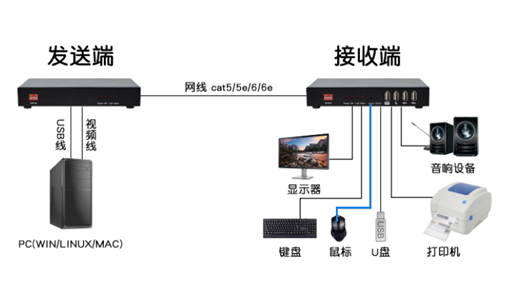

四、連接示意圖：

連接操作

首先確認發送端與接收端的組合編碼是否一致

發送端使用標準視頻線、USB線、音頻麥克風配線連接受控主機；

接收端連接顯示器、音頻麥克風設備、USB鍵盤鼠標及USB設備；

發送端與接收端之間通過網線直連線連接；

接通發送端及接收端電源；

發送端與接收端通過指示燈顯示連接狀態；

支持熱插拔，不需KVM關閉電源即可隨時增加或移除受控設備；

跨平臺支持，支持Windows、Linux和Sun等主流操作系統。

五、技術指標：
