USB 3.2 Gen1延長器（100米) HS-EU310CB
一、產品介紹：
HS-EU310CB系列USB3.2延長器可通過單根CAT6a網線，將USB 3.2 Gen 1信號傳輸距離延長達100米，數據傳輸速率高達5Gbps。發射器配備USB-C和USB-B兩路可選的輸入端口。接收器配備四路USB設備端口，包含一路USB-C和三路USB-A。支持雙向24V PoC。廣泛應用于USB信號源和USB設備之間的長距離信號傳輸，例如網絡攝 像頭、PTZ攝像機、鍵盤鼠標設備、USB麥克風、閃存盤、打印機、掃描儀、觸摸屏顯示器等。
二、功能特性：
☆ 通過單根CAT6a網線將USB 3.2 Gen 1信號傳輸距離延長達100米；
☆ 數據傳輸速率高達5Gbps；
☆ 向下兼容USB 2.0和USB 1.1；
☆ 支持硬件加速有助于信號同步和批量數據傳輸；
☆ 發射器配備USB-C和USB-B兩路可選的輸入端口；
☆ 支持自動切換和手動切換兩種模式；
☆ 接收器配備一路USB-C和三路USB-A設備端口，其中兩路端口支持對外供電最大為 5V/1.5A，另外兩路端口支持對外供電最大為5V/1A；
☆ 支持RS-232透傳和API指令控制；
☆ 可通過Service端口（USB-C）進行固件升級；
☆ 支持FSYNC GPIO透傳（適用于工業相機）；
☆ 支持雙向24V PoC，發射器或接收器任意一端連接電源時，另一端無需額外供電；
☆ 即插即用，無需驅動安裝和軟件下載；
三、功能說明:

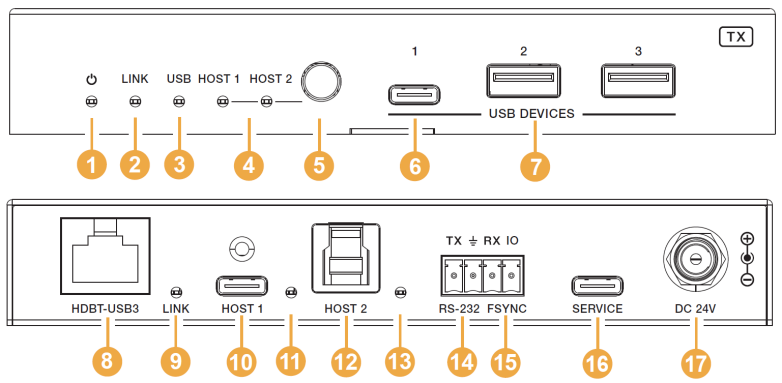

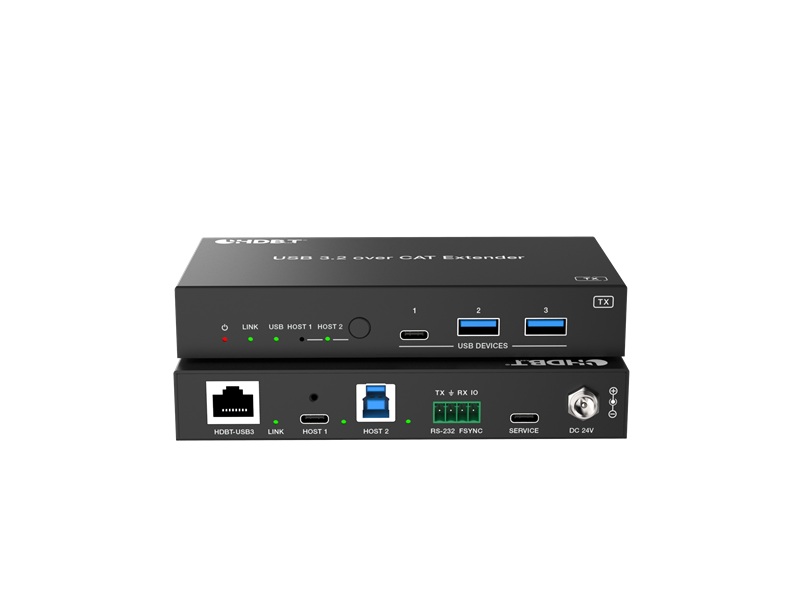

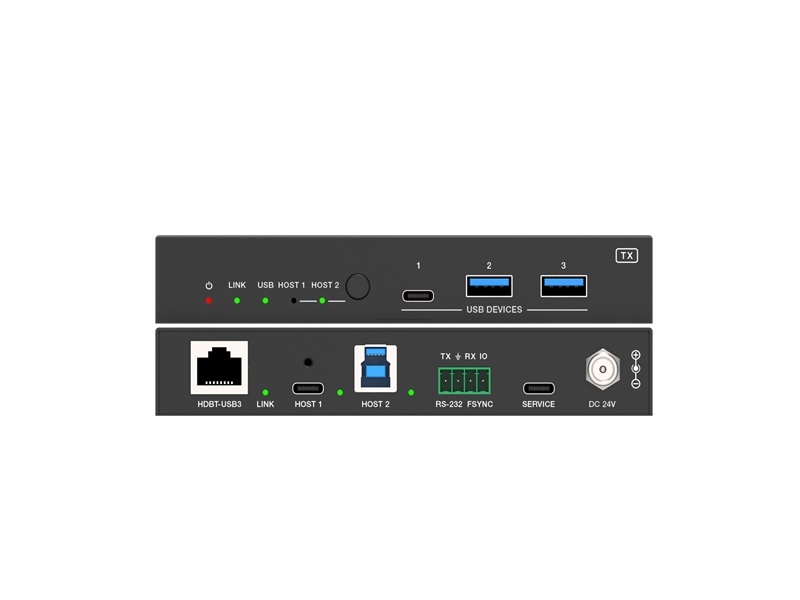

發射器
序號 | 名稱 | 功能描述 |
1 | 電源指示燈 | 發射器通電后指示燈常亮。 |
2 | LINK指示燈 | 連接信號指示燈。 燈亮：發射器和接收器已連接并且有信號傳輸。 燈滅：發射器和接收器未連接。 |
3 | USB指示燈 | USB信號指示燈。燈亮：檢測到USB 3.0信號。 燈閃：檢測到USB 2.0信號。燈滅：無USB信號。 |
4 | HOST (1~2) 指示燈 | 選中HOST 1/2時，相應的指示燈亮。 |
5 | HOST切換 按鍵 | 按此鍵在HOST 1和HOST 2之間切換。 |
6 | USB DEVICES (1) | 下行USB-C端口，連接USB設備如U盤或硬盤。支持對外供電最大5V/1A。 |
7 | USB DEVICES (2~3) | 下行USB-A端口，連接USB設備如U盤或硬盤。支持對外供電最大5V/1A。 |
8 | HDBT-USB3 | 通過CAT網線連接接收器的HDBT-USB3端口。 |
9 | LINK指示燈 | 連接信號指示燈。 燈亮：發射器和接收器已連接并且有信號傳輸。 燈滅：發射器和接收器未連接。 |
10 | HOST 1 | 上行USB-C端口，連接PC或主機。該端口還可用于HUB固件升級。 |
11 | HOST 1指示燈 | HOST 1端口有信號傳輸時指示燈亮。 |
12 | HOST 2 | 上行USB-B端口，連接PC或主機。該端口還可用于HUB固件升級。 |
13 | HOST 2指示燈 | HOST 2端口有信號傳輸時指示燈亮。 |
14 | RS-232 | 3-pin鳳凰端子，連接PC或控制系統，用于RS-232指令透傳。 |
15 | FSYNC | FSYNC接口，TX透傳電平到RX，用于外部設備同步。默認電平范圍是0~5V。 |
16 | SERVICE | 固件升級端口，支持USB 2.0。 |
17 | DC 24V | DC 24V/3.75A電源輸入端口。 |

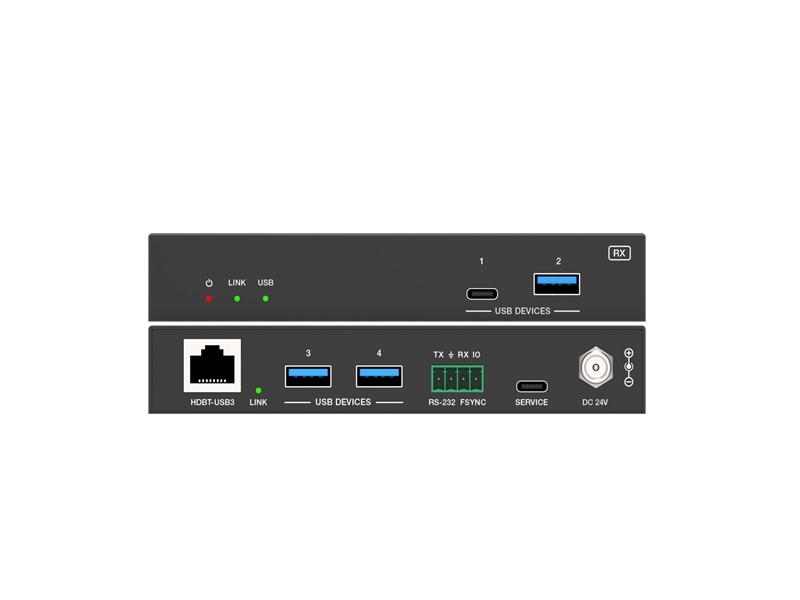

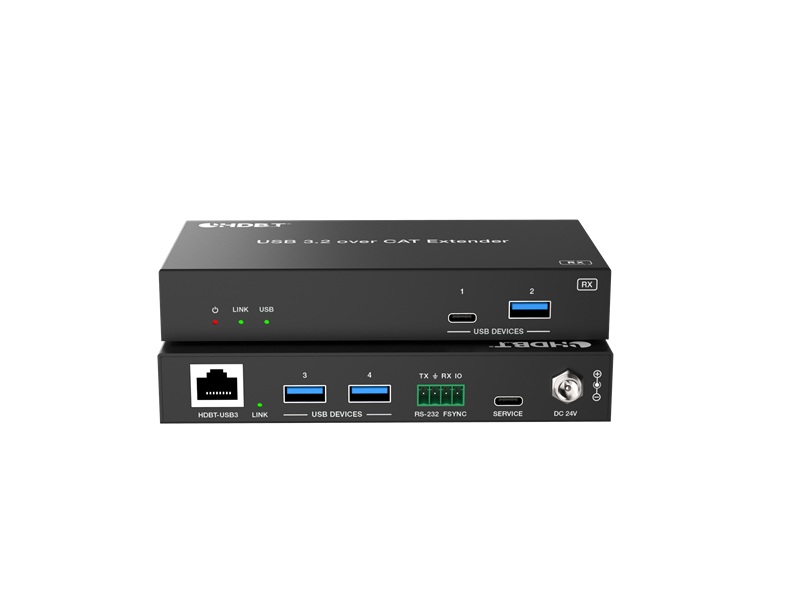

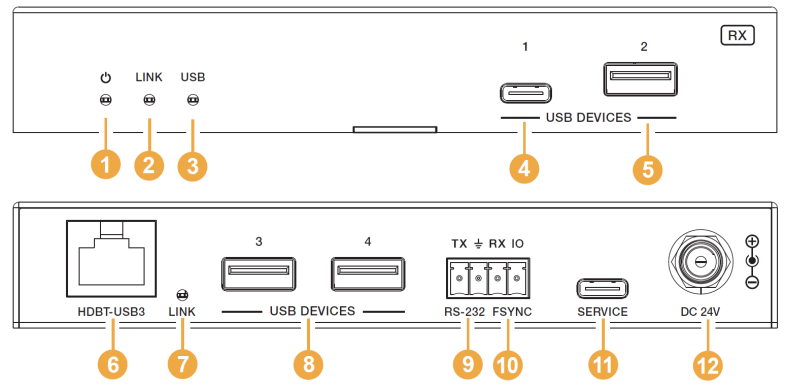

接收器
序號 | 名稱 | 功能描述 |
1 | 電源指示燈 | 接收器通電后指示燈常亮。 |
2 | LINK指示燈 | 連接信號指示燈。燈亮：發射器和接收器已連接并且有信號傳輸。 燈滅：發射器和接收器未連接。 |
3 | USB指示燈 | USB信號指示燈。燈亮：檢測到USB 3.0信號。 燈閃：檢測到USB 2.0信號。燈滅：無USB信號。 |
4 | USB DEVICES 1 | 下行USB-C端口，連接USB設備如U盤或硬盤。 支持對外供電最大5V/1A。 |
5 | USB DEVICES 2 | 下行USB-A端口，連接USB設備如U盤或硬盤。支持對外供電最大5V/1A。 |
6 | HDBT-USB3 | 通過CAT網線連接發射器的HDBT-USB3端口。 |
7 | LINK指示燈 | 連接信號指示燈。燈亮：發射器和接收器已連接并且有信號傳輸。 燈滅：發射器和接收器未連接。 |
8 | USB DEVICES (3~4) | 下行USB-A端口，連接USB設備如U盤或硬盤。支持對外供電最大5V/1.5A。 |
9 | RS-232 | 3-pin鳳凰端子，連接PC或控制系統，用于RS-232指令透傳。 |
10 | FSYNC | FSYNC接口，TX透傳電平到RX，用于外部設備同步。默認電平范圍是0~5V。 |
11 | SERVICE | 固件升級端口，支持USB 2.0。 |
12 | DC 24V | DC 24V/3.75A電源輸入端口。 |
四、技術指標：
USB協議 | USB 3.2 Gen1 |
傳輸速率 | 高達5Gbps |
傳輸距離 | 100米 -- CAT6a (F/FTP)網線 |
靜電保護 | IEC 61000-4-2: ±8kV (空氣放電) , ±4kV (接觸放電) |
發射器 | 輸入： 1× HOST 1 [USB-C, 24pin母口] ;1× HOST 2 [USB-B, 9pin母口]； 輸出： 1× USB-C DEVICE [USB-C, 24pin母口] ;2× USB-A DEVICE [USB-A, 9pin母口]; 1× HDBT-USB3 [RJ45, 24V PoC]; 控制： 1× RS-232 [3pin-3.5mm鳳凰端子]；1× FSYNC [1pin-3.5mm鳳凰端子]； 1× SERVICE [USB-C, 固件升級端口]； |
接收器 | 輸入：1× HDBT-USB3 [RJ45, 24V PoC]； 輸出：3× USB-A DEVICE [USB-A, 9pin母口] ；1× USB-C DEVICE [USB-C, 24pin母口]； 控制： 1× RS-232 [3pin-3.5mm鳳凰端子] ；1× FSYNC [1pin-3.5mm鳳凰端子]； 1× SERVICE [USB-C, 固件升級端口]； |
外殼 | 金屬外殼 |
顏色 | 黑色 |
尺寸 | 發射器/接收器：140mm[長] × 75mm[寬] × 23mm[高] |
重量 | 發射器：313g；接收器：318g |
供電電源 | 輸入：AC 100~240V 50/60Hz，輸出：DC 24V/3.75A |
電源功耗 | 發射器：23W；接收器：35W（最大） |
工作溫度 | 0°C ~ 40°C / 32°F ~ 104°F |
儲存溫度 | -20°C ~ 60°C / -4°F ~ 140°F |
工作濕度 | 20%~80% 相對濕度，無凝結 |
儲存濕度 | 10%~90% 相對濕度，無凝結 |

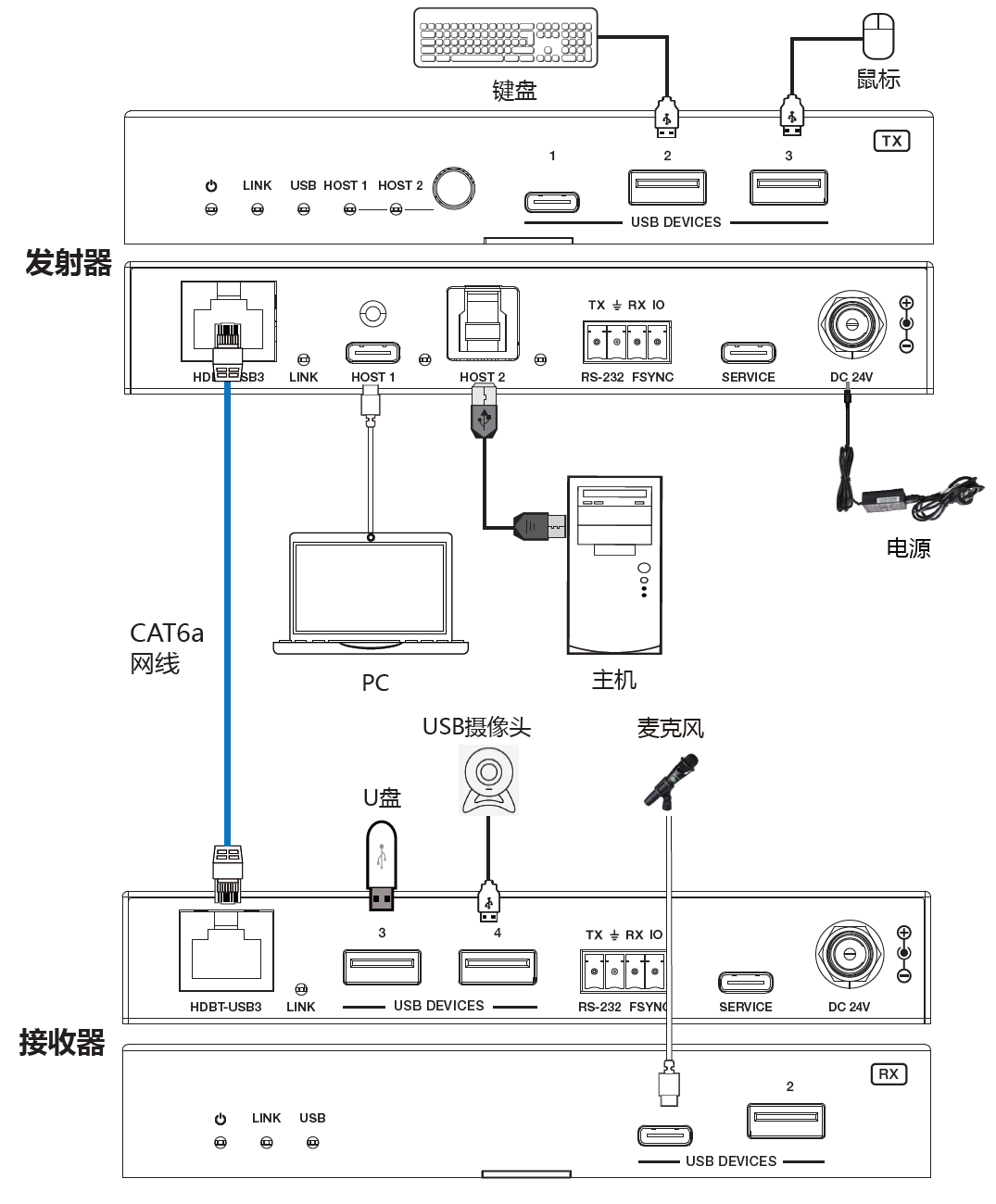

五、連接示意圖：
