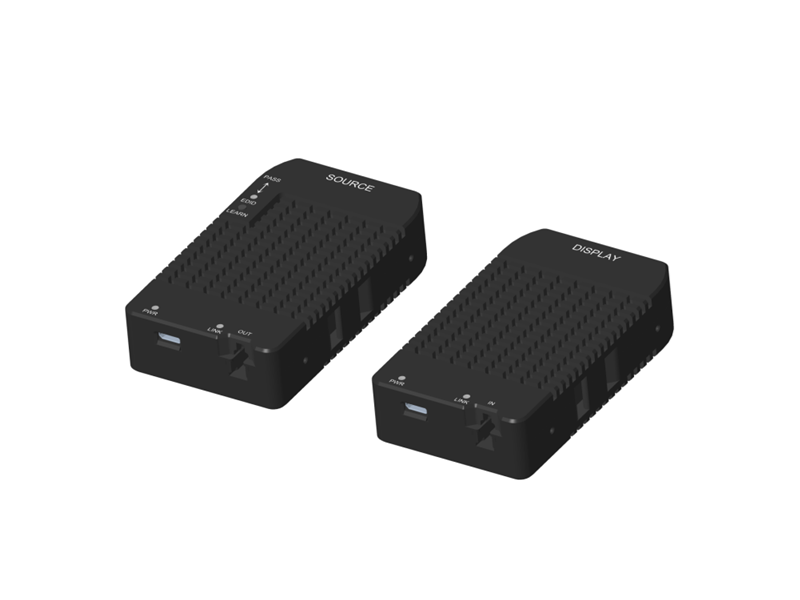

8K/60Hz無壓縮     HS-Mini-HDMI-K   HDMI2.1 光纖傳輸器

一、產品介紹：

HS-Mini-HDMI-K系列8K60Hz光纖傳輸器，是一款真8K無壓縮的視頻光纖傳輸器，最高分辨率支持 7680*4320@ 60Hz 4:4:4，傳輸帶寬48Gb/s，通過1根光纖上傳輸1路高清視頻，最大傳輸距離500米。EDID有兩種工作模式：一種是透明傳輸模式，不對此信號進行處理；另一種是學習模式，可以通過學習把顯示端設備里的EDID存儲在光發送器的EEPROM內，以供視頻源設備讀??；HDCP 信號采用透明傳輸模式，不對此信號進行處理，所以產品最有很好的系統兼容性，支持現用的HDCP所有版本協議信號。支持 HDR and Dolby Vision 功能。

二、產品特性：

• 6波長CWDM 波分復用技術；

• 1270/1290/1310/1330/1490/1550nm DFB激光器；

• 兼容 HDMI2.1/HDMI2.0/HDMI1.4；

• 兼容 HDCP2.2/1.4 (透明傳輸)；

• 單芯單模光纖傳輸距離500米；

• 無壓縮視頻帶寬48Gb/s；

• 最高分辨率支持 7680*4320@60Hz（4:4:4）；

• 1xLC 光纖接口；

• 零延時傳輸；

• 支持HDR 和 Dolby；

• 供電電壓DC +5V 1A；

三、技術參數：

最大額定值：

性能：

四、EDID管理功能：

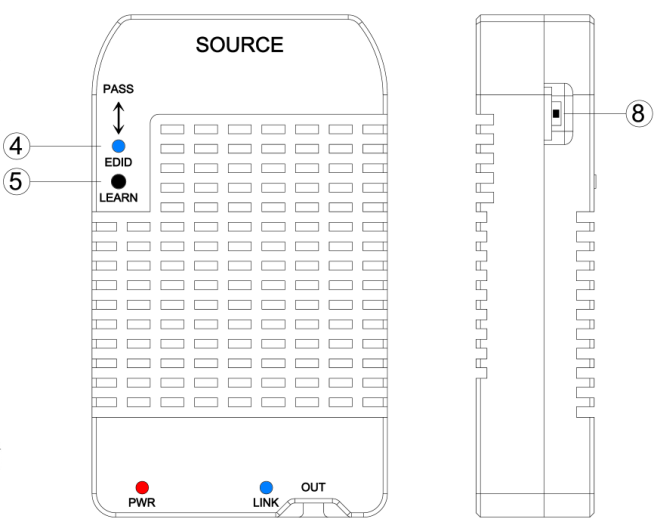

④ EDID學習指示燈；

⑤ EDID學習按鍵；

⑧ EDID模式撥碼開關：EDID學習模式，PASS透傳模式；

功能描述：

EDID管理具有透傳和學習兩種模式

模式一 透傳模式，在此模式下不對DDC信號進行處理，視頻源端設備SOURCE可以直接讀取顯示端設備的EDID及其他相關信息。

模式二 EDID學習模式，在此模式下光發送器可以預先讀取顯示端的EDID并存儲。傳輸系統的設備連接好并正常工作時，視頻源端設備SOURCE讀取的光發送器端儲存的EDID，并不直接讀取顯示端設備的EDID。

EDID 學習功能操作如下：

• 把EDID模式撥碼開關撥到LEARN一側；

• 通過HDMI線連接光發送器到顯示端設備；

• 給光發送器插入電源適配器并上電，同時確保顯示端設備開機并正常工作；

• 手動按壓EDID學習按鍵，當EDID學習指示燈亮起藍燈時，立即松開按鍵；

• 觀察EDID學習指示燈，如果指示燈閃爍一次，代表EDID學習成功；如果EDID指示燈閃爍六次，代表EDID學習失敗，請檢查設備的連接是否正確，并重新操作一次。
