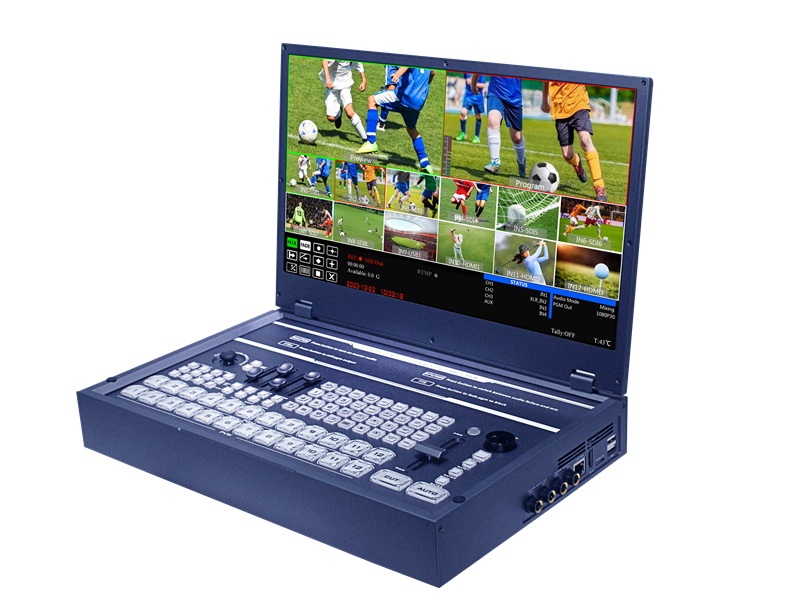

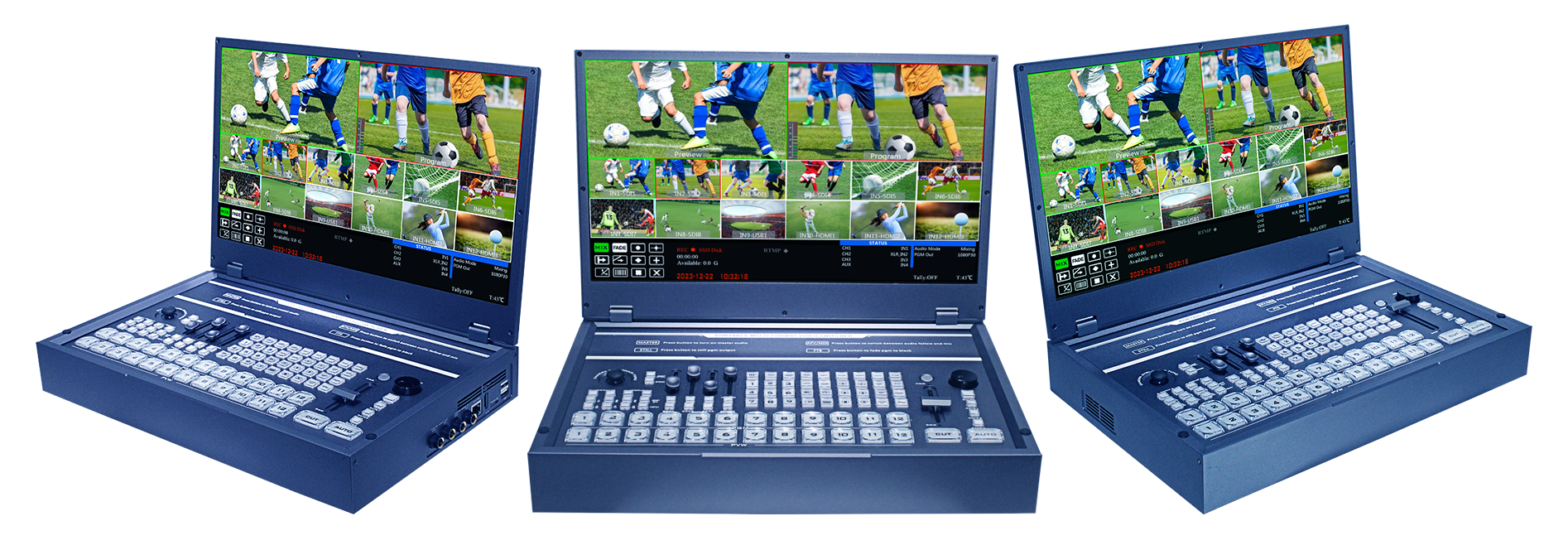

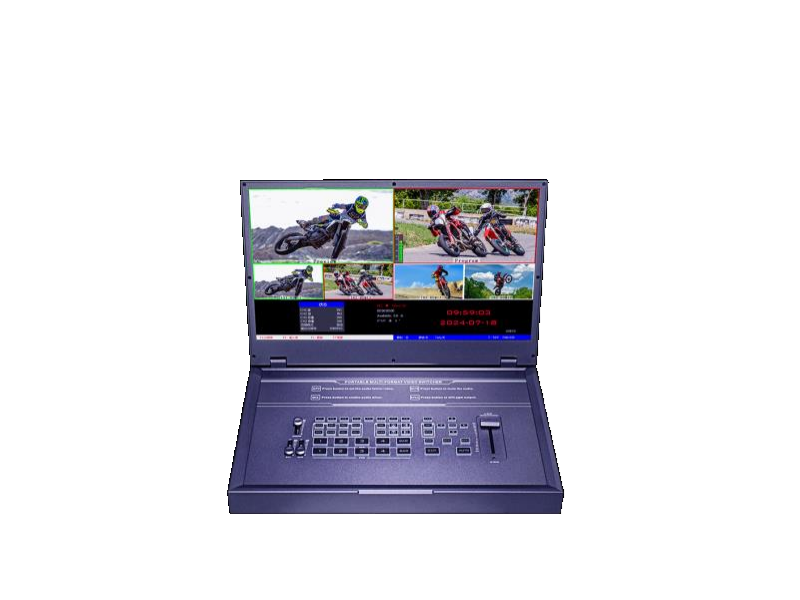

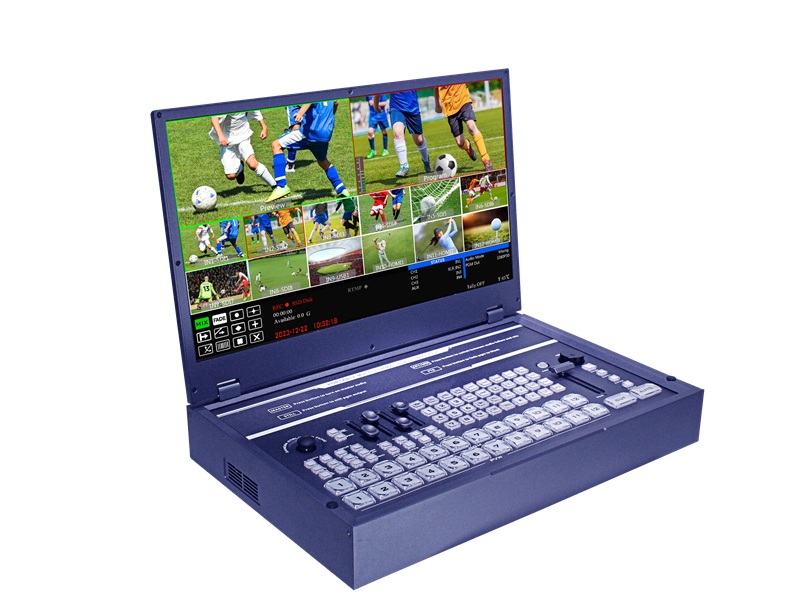

20路導播切換臺 HDS9520
(12路SDI+4路HDMI+4路USB 大型直播現場首選神器)
一、產品介紹:
HDS9520系列20路導播切換臺,具有12路SDI輸入+4路HDMI+4路USB視頻信號輸入,共20路輸入信號,4路SDI輸出、3路HDMI輸出廣播級視頻信號。適用于現場演出、課程錄制與棚內導播等。多種格式視頻輸入且輸入分辨率自適應,模擬平衡音頻輸入輸出,音頻加嵌解嵌、混音、TALLY、TF卡錄制、網口推流,摳像,RS422和RJ45控制等??梢酝ㄟ^USB播放來添加LOGO,臺標,背景動畫等素材。具備遠程升級能力,用戶通過簡易操作即可執行帶附加效果的視頻切換和音頻混音功能。通過鍵盤可以對特效,轉場方式進行設置,內置菜單顯示功能可以更直觀高效的對設備進行設置,搖桿可以對攝像機遠近距離進行控制。
二、產品特點:
輸入:支持12路SDI,4路FHD HDMI,4路USB素材輸入;
輸出:MULTIVIEW:1路FHD HDMI +1路SDI;
輸出:PGM:2路FHD HDMI+2 路 SDI;
支持1路 USB3.0 UVC 輸出;
支持2路Analog Audio 音頻輸入;
支持2路Analog Audio 音頻輸出;
支持 1 路 AUX 自定義任意輸入通道輸出;
支持 TF 卡錄制;
金屬鋁合金材料,強度高重量輕;
單獨的 PATTERN KEY,可設置各種異形圖案,圖像的位置、大小、數量可調整;
圓形、菱形、扇形、梅花、百葉窗等上百種特效劃像;
支持搖桿,攝像機控制;
工業級機械按鍵,專業級手感;
自帶 15.6 英寸液晶顯示屏;
支持 RJ45 遠程控制;
支持 DCB 控制;
廣電標準 Tally 接口;
支持 GPI 控制;
支持網口推流;
支持腳踏板,控制手柄等輸入;
支持音頻跟隨、混音功能;
支持 SDI/FHD HDMI 音頻解嵌;
支持 MIX /FADE 等特效切換;
支持 CUT 硬切和 AUTO 特效切換;
支持一鍵畫面凍結功能;
支持一鍵 FTB 應急黑場功能;
支持 PIP/POP 開窗功能;
支持色度鍵、亮度鍵功能;
支持臺標及圖文疊加;

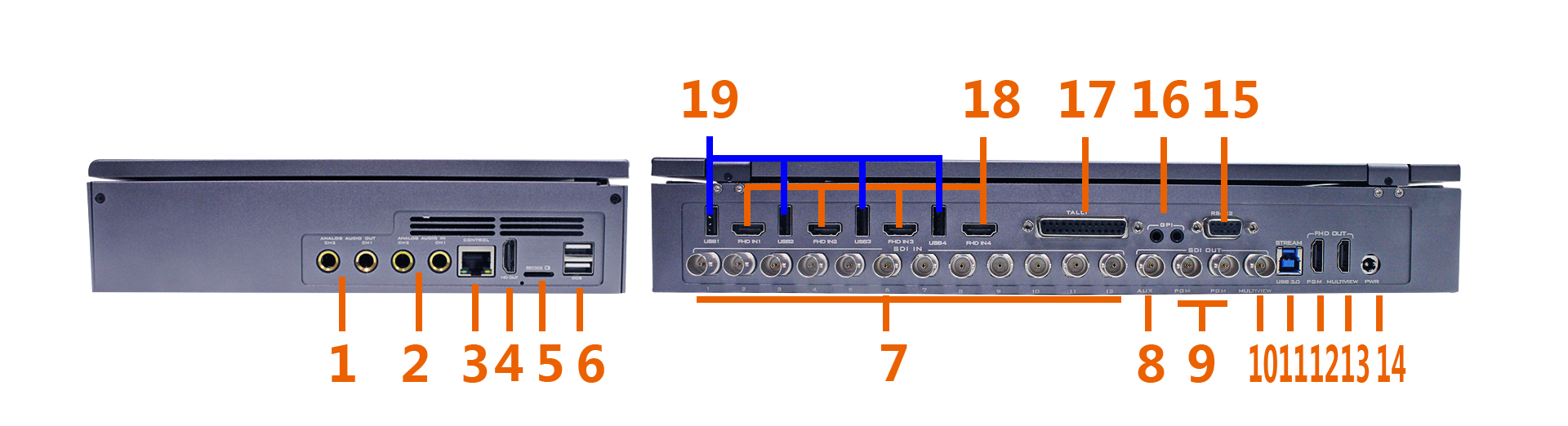

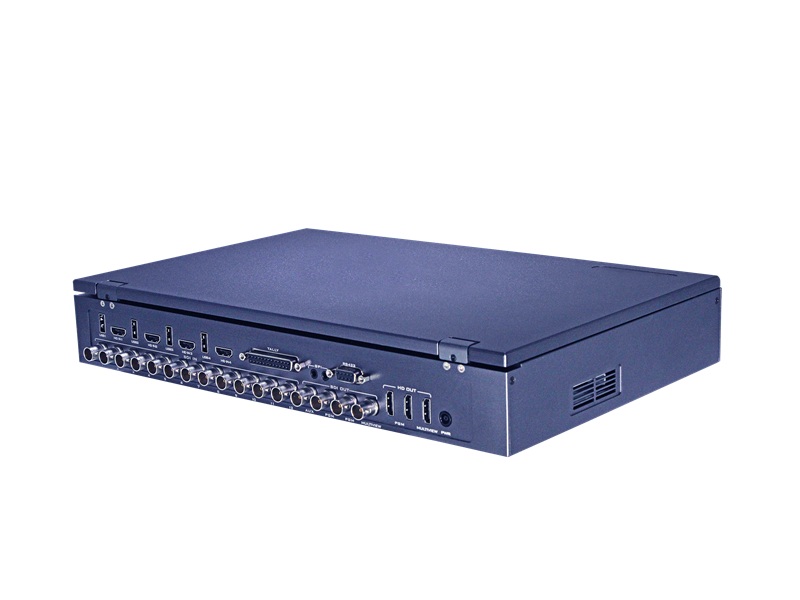

三、接口介紹:
序號 | 接口定義 | 說明 |
1 | Audio OUT | 2xAudio OUT |
2 | Audio IN | 2xAudio IN |
3 | RJ45 | 網口推流 |
4 | PGM | HDMI PGM OUT |
5 | TF Card | TF卡存儲 |
6 | DCB | DCB控制(設備級聯/無線TALLY/外接鍵盤) |
7 | SDI IN | 12x SDI IN |
8 | AUX | 自定義任意輸入通道輸出 |
9 | PGM | 2 x SDI PGM OUT |
10 | MULTIVIEW | SDI MULTIVIEW OUT |
11 | USB3.0 | USB3.0 UVC輸出 |
12 | PGM | HDMI PGM OUT |
13 | MULTIVIEW | HDMI MULTIVIEW OUT |
14 | DC 12V | 電源輸入 |
15 | RS422 | 串口控制 |
16 | GPI | GPI控制 |

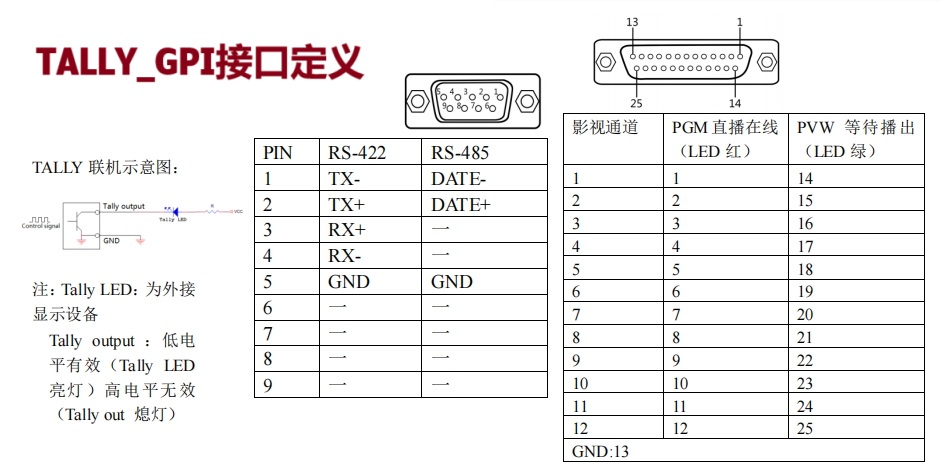

17 | TALLY | 接導播TALLY系統(DB-25) |
18 | HDMI IN | 4x HDMI IN |
19 | USB IN | 4xUSB素材 IN |

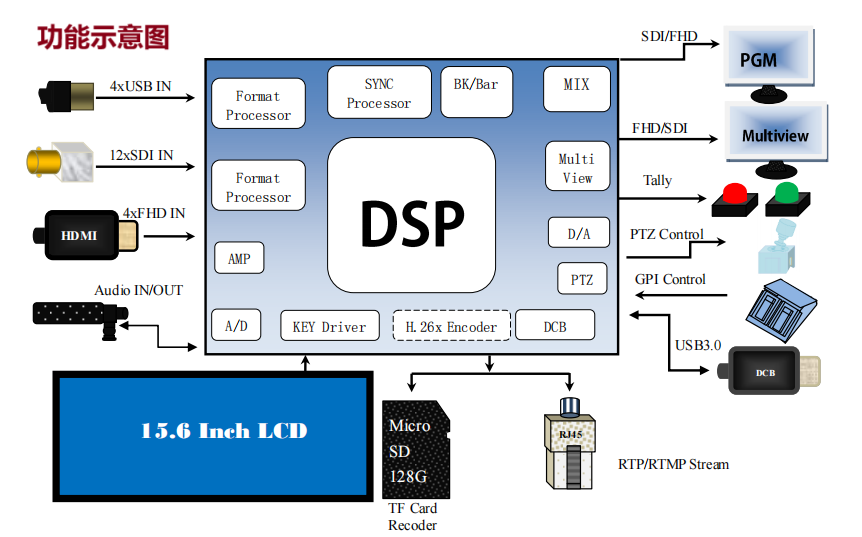

五、技術指標:
輸入信號 | 12路 SDI輸入,4路USB素材輸入,4路HDMI輸入 |
SDI 速率 | 1.5G、3G |
連接器 | 標準 |
信號幅度 | 800mV±10%(SDI/HDMI) |
阻抗 | 75 ?(SDI) 100 ?(HDMI) |
均衡 | 自適應 |
SDI輸入 | 12 x 10bit 720p、1080i、1080p |
SDI規范 | SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級、SMPTE 2081?1、SMPTE 2081?10、SMPTE 2082?1和SMPTE 2082?10、SMPTE 2082?12 |
HD視頻輸入格式 | 720p50、720p60、1080i50、1080i60、1080p24、1080p25、1080p30、1080p50、1080p60 |
視頻輸出 | PGM output:2xSDI+2xHDMI Multi-screen output:1xSDI + 1xHDMI |
多畫面輸出 | 1x HDMI+1xSDI + LCD |
HD視頻輸出格式 | 1080p24、1080p25、1080p30、1080p50、1080p60 |
畫面顯示 | 12xSDI HD DISPLAY |
SDI視頻輸出 | 4 x 10bit 1080p |
HD視頻輸出 | 1920x1080 |
時鐘恢復 | 支持 |
遠程控制 | GPI |
連接端口 | 3.5mm接口 |
網絡控制 | UDP |
連接端口 | RJ45,100M |
電源 | 12V/DC |
功率 | <80W |
外觀尺寸 | 363x249x59mm |
主機重量 | 3 Kg |
音頻輸入 | 2路Analog Audio 輸入 |
音頻輸出 | 2路Analog Audio 輸出 |
摳像/推流 | YES |
TF卡錄制 | YES |
畫中畫/畫外畫 | YES |
特效 | T-BAR/AUTO /CUT/ FTB/STILL/PATTERN KEY/BAR |
轉場 | MIX /FADE/劃像 |
攝像機控制 | MIX:12-WAY CAMERA CONTROL |
畫面顯示 | 12xSDI HD DISPLAY |
控制面板 | 支持現場制作,集成多種按鍵 |
工作溫度 | 0℃~50℃無冷凝 |
存儲溫度 | -20℃~75℃ |
工作濕度 | 20%~70%RH |

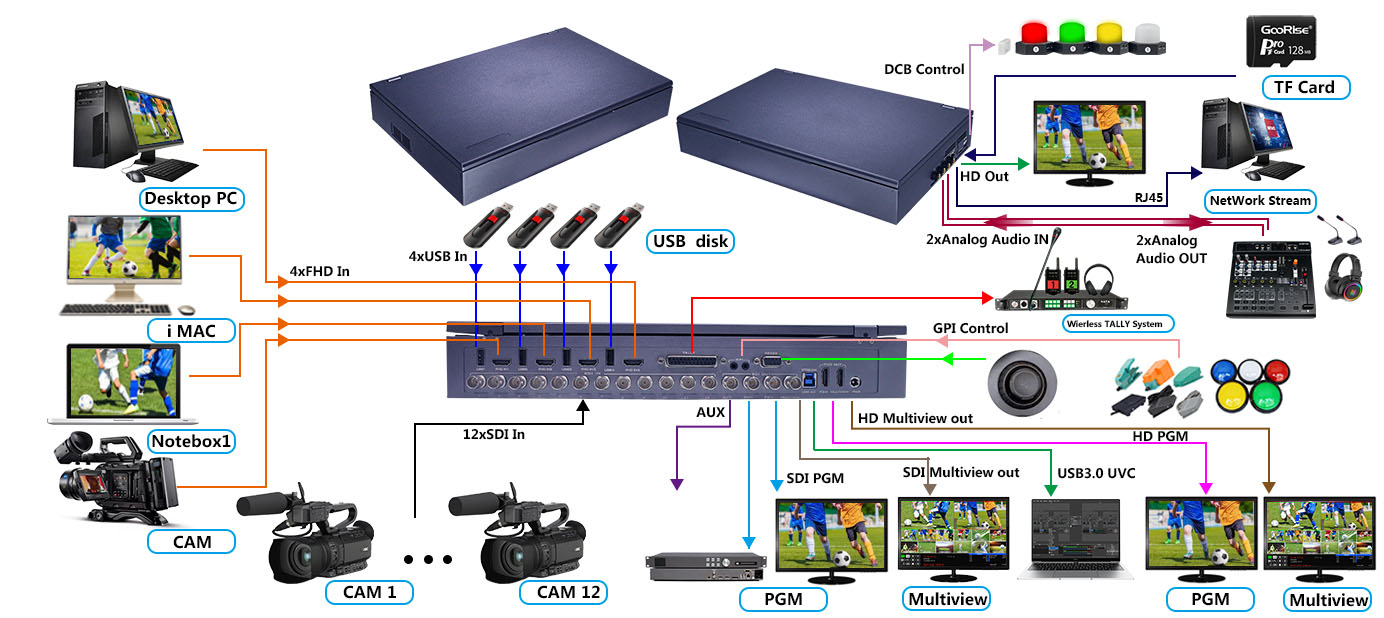

六、連接示意圖:

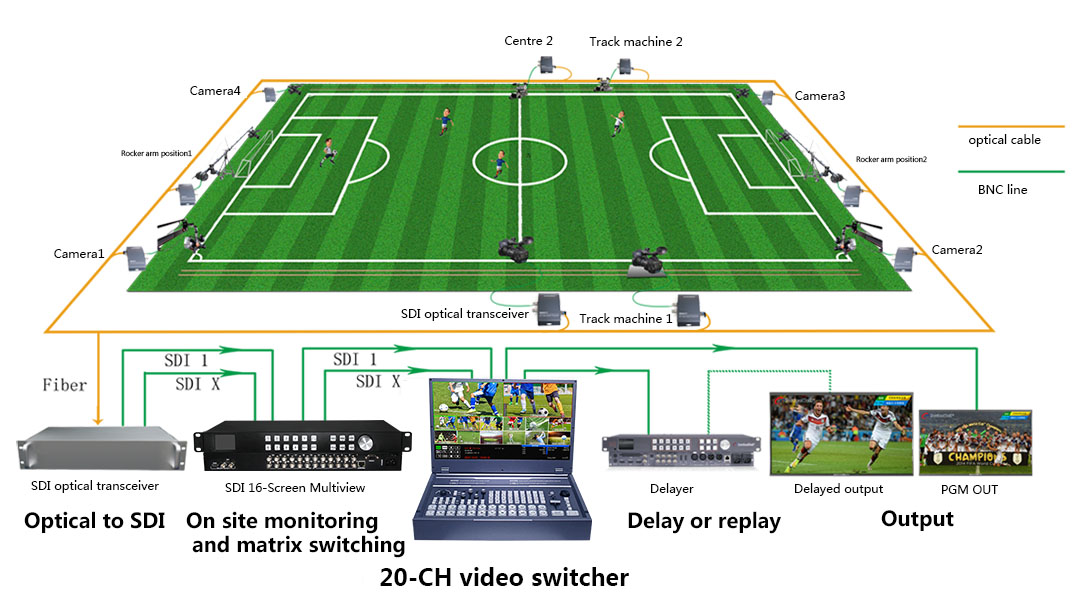

七、場景應用:
大型現場活動專用導播臺可讓您為自己的體育活動打造明星球隊風格的體育節目!不論是足球、乒乓球、保齡球或是棒球,導播臺都能連接多臺視頻攝影機,多角度無死角呈現賽況,將細節盡收眼底。您可以使用特效按鍵將圖文疊加到游戲畫面上層,看上去與專業體育節目無異!導播臺能幫您和朋友打造出具有廣播級品質的現場體育節目,并實現網絡流媒體直播!
