4K分布式編解碼器    HS-6100-K4Y

一、產品介紹：

HS-6100-K4Y系列分布式編解碼器(分布式云拼控處理器、分布式坐席），是一款集H.264/H.265編解碼為一體的IP編解碼主機，采用無服務器架構，分布式全交互模式，采用專業高端芯片，內置ARM高性能多核處理器，提供強大的視頻輸入能力；采用Linux操作系統，具備良好的設備穩定性及優異的解碼能力。設備支持4K30 HDMI視頻、3.5m雙聲道音頻、RS232/RS485、100/1000M自適應以太網口、SFP光纖口、I/O紅外/開關量、3個USB接、RELAY等設備外圍接口。支持POE和12V冗余備份供電，支持光/電網絡，滿足越來越高的高清應用和網絡需求；可滿足客戶差異化產品功能、高性能、高圖像質量要求。

HS-6100-K4Y系列分布式編解碼器，采用超高清分布式全交互模式，采用專業高端芯片，內置ARM高性能多核處理器，集成了性能強大的圖像分析工具推理引擎，支持多種智能算法應用，提供強大的產品的視頻輸入能力。設備可支持多種網絡傳輸協議、多種碼流的傳輸方式，為網絡視音頻解碼輸出、大型電視墻解碼、拼接分割上墻等服務提供強有力的支持。設備可支持POE和適配器同時雙供電,可支持任選一種方式供電，保障了現場環境的使用；支持光/電網絡，可滿足客戶高性能、高圖像質量及差異化產品功能等要求。

二、產品特性：

• 采用嵌入式主芯片，集視音頻輸入、輸出一體化設計。HDMI輸入/出最高都可支持3840*2160@30Hz，HDMI輸出可以自定義輸出任意分辨率,用于匹配后端不同顯示單元。

• 輸出端顯示由管理軟件進行自由直觀切換、定義角色。

• 單個輸出最高可支持16開窗，強大的開窗能力,滿足客戶的多開窗需求，快速的無縫切換，真正的做到無黑屏，無延遲切換，全部窗口可跨屏，漫游、自由縮放、任意疊加，支持信號回顯和預覽。

• 支持LCD拼接、LED小間距、投影融合等在內的全類型顯示拼接。

• 自帶環境控制模塊、音頻輸入輸出模塊，具有USB、I/O、IR、RS232、RS485等接口，可以做到對外部設備如:投影機、攝像機、電源時序器、窗簾、IR紅外的控制。

• 支持可視化KVM管理功能，支持坐席端回顯，漫游推送，組合信號，語音對講，權限管理,操作精準，無任何飄逸感。

• 可視化操作界面，軟件界面簡單，易用。

• 支持自定義字符疊加功能，畫質清晰、占用帶寬低，音視頻任意切換。

• 支持漫游、多圖層疊加顯示，單屏支持16路信號，支持多路窗口疊加開窗。

• 采用H.264/265編解碼協議、RTSP實時傳輸協議。編碼支持標準RTSP流，可以同時拉取5路碼流。編碼支持EDID自定義設置，OSD臺標功能。

• 系統內各接入設備節點不進行數據交換，節點僅傳輸視頻信號、鼠標鍵盤信號，避免違規串網。

• 支持KVM坐席功能，輸入輸出一體化可在解碼器遠程控制編碼器的信號源。

• 支持TCP/UDP模式。

• 支持光電雙備份。

• 支持和輸入節點網線直連點對點傳輸使用。

• 支持ONVIF協議的攝像頭解碼。

• 支持POE和DC供電。

• 支持高清底圖、矢量字幕。

• 支持前置OLED面板型號自定義設置。

• 支持磁吸安裝和機柜安裝。

• 采用嵌入式Linux系統，可支持7*24小時長時間穩定運行。

• 自帶OLED顯示屏，開機即可顯示設備本身IP信息，指示燈顯示設備供供電、系統軟件運行、HDMI輸入、輸出接口狀態。

三、技術指標：

四、端口介紹：

（1）DC12V電源輸入口：12V/1.5A。

（2）硬復位按鍵端口RST：用于硬件恢復出廠設置，通過按此鍵5秒可將設備的參數配置恢復為出廠值。

（3）光纖通信口：單模雙纖1.25G。

（4）網絡接口: 100M/1000M自適應以太網接口，支持POE供電。

（5）、（9）USB2.0接口3個：支持外接鍵盤、鼠標、U盤等功能。

（6）音頻3.5mm接口（輸入與輸出）：輸入/輸出均支持雙聲道，軟件實現多協議音頻編解碼。

（7）HDMI輸出（4K@30Hz): 符合HDMI 1.4規范，最大輸出4Kx2K@30Hz。

（8）HDMI輸入（4K@30Hz): 符合HDMI 1.4規范，最大支持4Kx2K@30Hz輸入。

（10）3.5mm接線端子：

① 繼電器輸出接口：(C)為公共端，（O)為常開接口。觸點負載能力：5A 250VAC/30VDC。

② 自定義IO接口：（P1)為接口1，（P2)為接口2.支持報警開關量及其它信號量輸入。

③ 5V電源輸出接口：用于供電給其它外設設備。

④ GND符號，信號接地。

⑤ RS232電平接口：（T+) TX信號，（T-)RX信號。

⑥ RS485信號接口：（D+)RS485+信號，（D-)RS485-信號，支持各類RS485通訊設備接入【其中 RS485通信類設備（報警主機，消防主機，傳感器類設備等）每個端口可掛載32個不同ID設備（理論值）】，將串口數據轉變成網絡信號上傳至互聯網；支持將遠程控制信號接入控制本地RS485設備；支持報警主機接入輸出；支持MODBUS協議；自定定波特率；串口透傳：輪詢機制可有效解決數據并發造成的粘連擁堵問題。

五、軟件功能：

分布式終端軟件實現人機交互可視化管理，實時動態圖像預覽回顯；可采用無線拖拽的方式將視頻信號源推送到各個顯示終端上；支持外圍環境設備的反饋實時顯示、支持輸入信號源的狀態檢測和預覽、支持軟件UI和大屏顯示同步功能。支持外圍環境設備控制。

支持IOS、安卓、windows系統軟件控制整個系統，并且軟件上預覽所有輸入信號源實時內容。

可以將視頻在操作終端上的虛擬拼接屏進行拼接、疊加漫游，對應的物理顯示終端實現和移動終端完全一樣的視頻組合方式，所見即所得。

設備具有支持讀取多媒體節點內部配置功能，能保證不同電腦或者移動終端運行控制軟件的同步性，在不同控制電腦上進行的操作，可同步到其它電腦的控制軟件上,支持多用戶同步操作，操作界面實時同步。

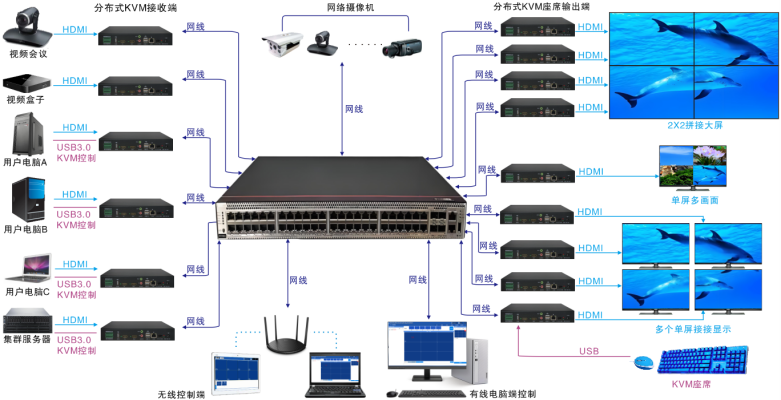

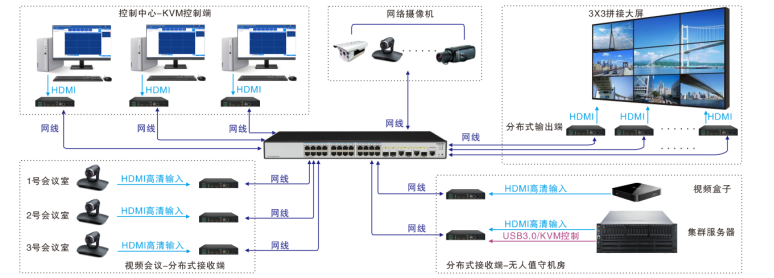

六、連接示意圖：

系統采用全IP架構，通過各場地的編解碼器設備、網絡交換機、用戶電腦主機、顯示器、一套鼠標和鍵盤配合，操作人員可以任意調用不同用戶主機、不同分辨率、不同接口的數據，實現匯集管理、高效協調、實時性操控、信息溝通、安全管控。實現指揮系統"人機分離"，"一人多機"的智能化管理。

采用分布式無服務器架構，集成編解碼功能一體，將多個圖像進行精確、高效的無縫拼接，在安防監控、視頻會議、醫學影像、虛擬現實等領域具有廣泛的應用價值。集成了KVM功能，通過減少鍵盤、鼠標和顯示器的數量，優化物體存放空間，為操作人員實現遠程化操作提供了多元化方式，提高操作效率、節省成本。
