4K60 HDMI KVM切換器
4K60 4x1 HDMI KVM切換器 HS-KVM041HA-4K60
一、產品介紹：
HS-KVM041HA-4K60系列4K60 4x1 HDMI KVM切換器/分割器，將4個視頻信號分割到1個超高清或高清顯示器上。支持RCA/光纖音頻剝離、8種顯示模式，在模式范圍內，用戶可以自由切換4路高清輸入，實現單屏顯示和單屏多畫面顯示?？梢詡鬏擴SB 3.0信號，傳輸速率高達5Gbps，用于KVM功能。通過前面板按鍵、紅外遙控器、鍵鼠熱鍵（通過連接到指定USB端口的鍵盤/鼠標）、OSD菜單導航、上位機軟件、RS23串口指令等方式直接切換。它為不同的操作系統（如Windows、Mac OS和Linux）提供了廣泛的兼容性選擇。即插即用，無需驅動程序。
二、產品特性：
☆ 符合HDCP 2.2和1.x規范；
☆ 支持18Gbps無壓縮視頻帶寬；
☆ 4K2K@60Hz 4:4:4，符合HDMI 2.0b規范；
☆ 音頻格式支持 LPCM, DD+, DTS音頻透傳，最大到7.1聲道；
☆ 高達8種顯示模式：SINGLE, PIP, PBP (1), PBP (2), Triple (1), Triple (2), Quad (1),Quad (2)；
☆ 單畫面/多畫面顯示模式支持無縫切換；
☆ 僅用1套鍵盤、鼠標和監視器控制4臺電腦；
☆ 內置3個USB 3.1 Gen 1集線器端口，支持5Gbps高速數據傳輸速率，允許用戶在電腦之間共享USB外設，如打印機、掃描儀、網絡攝像機和硬盤；
☆ 支持多媒體、無線鍵盤和鼠標；
☆ 支持音頻剝離，通過模擬和光纖音頻口輸出；
☆ 支持音量控制和音頻獨立選擇；
☆ 智能EDID管理；
☆ 支持前面板按鍵、紅外遙控器、鍵鼠熱鍵、OSD菜單導航、軟件、RS232串口控制；
☆ 設計合理，便于安裝;
三、功能介紹：
序號 | 名稱 | 功能描述 |
1 | 電源按鍵 | ?短按此鍵開機/關機。 ?長按此鍵1秒，設備進入待機模式。 |
2 | 電源指示燈 | 設備開機時，電源指示燈亮綠色；待機時，指示燈亮紅色。 |
3 | 1-4輸入指示燈 | 輸入信號指示燈。 單畫面顯示模式下，當HDMI OUTPUT接口輸出來自HD 1/2/3/4接口的信號源時，對應的輸入信號指示燈亮綠色； 多畫面顯示模式下，所有指示燈亮綠色。 |
4 | AUTO指示燈 | 單畫面顯示模式下，當設備處于AUTO模式時，AUTO指示燈亮綠色。此時可自動識別HDMI，即當當前顯示的源信號斷開連接時，切換器會自動識別下一個連接的HDMI輸入源。 |
5 | IR接收窗 | 紅外信號接收窗口。 |
6 | AUTO按鍵 | 自動切換按鍵，僅在單畫面顯示模式下有效。 |
7 | INPUT按鍵 | ?單畫面顯示模式下，短按此鍵切換輸入源。 ?多畫面顯示模式下，短按此鍵顯示黃色邊框。如果已有邊框，按此鍵切換至下一個窗口，切換順序如下所示： PIP: WIN1->WIN2->WIN1 PBP: WIN1->WIN2->WIN1 Triple: WIN1->WIN2->WIN3->WIN1 Quad: WIN1->WIN2->WIN3->WIN4->WIN1 提示：黃色邊框指示鍵盤、鼠標或USB 3.0的位置，默認顯示在WIN1。 ?長按此鍵，窗口的OSD菜單將顯示相應的輸入源信息。 |
8 | 多畫面模式按鍵 | 多畫面顯示模式切換按鍵。 ?短按此鍵循環選擇模式：SINGLE - PIP - PBP (1) - PBP (2) - Triple (1) - Triple (2) - Quad (1) - Quad (2)。 ?長按此鍵3秒，為模式PBP (1) / PBP (2) / Triple (1) / Triple (2) / Quad (1) / Quad (2)選擇畫面比例 (16:9/全屏)。 |
9 | RES按鍵 | 輸出分辨率切換按鍵。 ?短按RES鍵，OSD顯示HDMI OUTPUT接口的當前輸出分辨率，在OSD消失前再次短按RES鍵可以循環切換分辨率。 （請參閱“11. 音視頻”章節中的輸出分辨率列表。） ?長按RES鍵3秒，輸出分辨率切換為1280x720p 60Hz。 |
10 | USB 3.0端口 | 連接USB 3.0輸入設備。 |

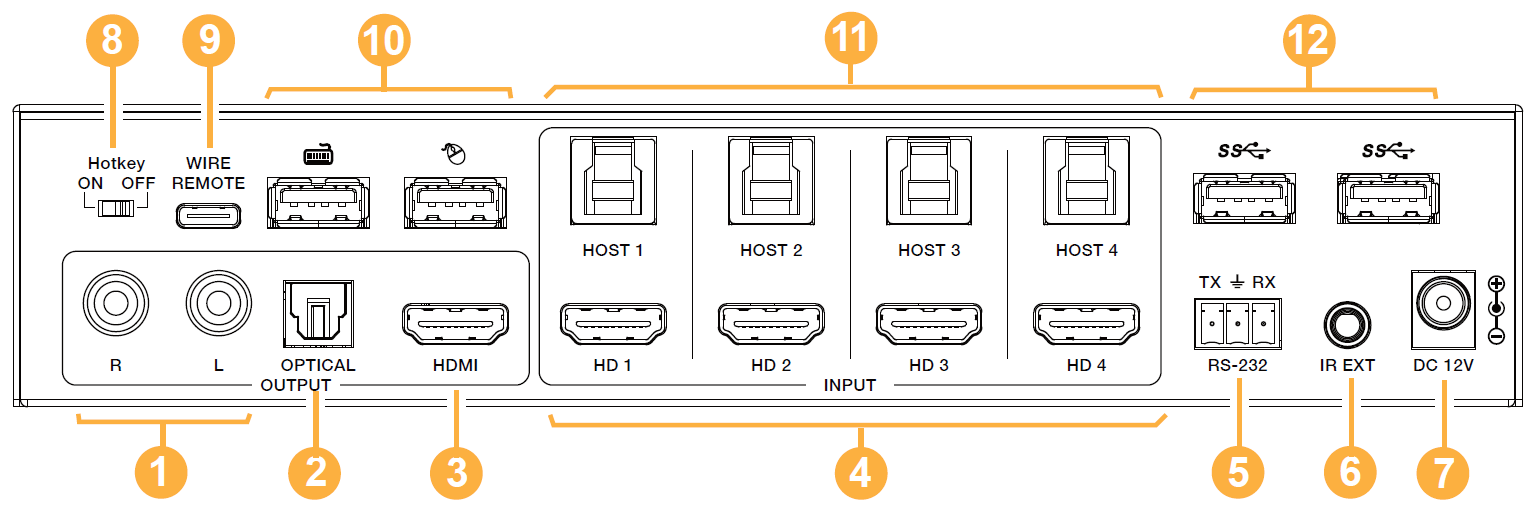

序號 | 名稱 | 功能描述 |
1 | L/R端口 | PCM2.0模擬音頻輸出口。 |
2 | OPTICAL端口 | 光纖數字音頻輸出口。 |
3 | HDMI輸出端口 | HDMI信號輸出口，通過HDMI線連接HDMI顯示設備，如電視機 或顯示器。 |
4 | HDMI輸入端口 | HDMI信號輸入口，通過HDMI線連接HDMI信號源設備，如PC。 |
5 | RS232端口 | 3-pin鳳凰端子，連接電腦或者控制系統，用于串口升級或RS-232串口指令控制。 |
6 | IR EXT端口 | 紅外信號接收端口，連接38KHz紅外接收線。 若設備前面板上的IR接收窗被擋或者設備安裝在一個紅外信號無法接收的封閉區域。則可以通過在IR EXT接口插入IR接收線來接收IR 遙控器的信號。 |
7 | DC 12V | DC 12V/2.5A電源輸入端口。 |
8 | Hotkey ON/OFF開關 | 用于開啟或關閉熱鍵切換模式。 ?ON：連接的鍵盤和鼠標支持熱鍵模式。 ?OFF：連接的鍵盤和鼠標不支持熱鍵模式。 |
9 | Wire remote端口 | 預留端口，用于KVM升級或連接定制的鍵盤。 |
10 | 鍵盤鼠標端口 | USB 2.0端口，用于連接鍵盤和鼠標。 |
11 | HOST端口 | 4個USB 3.0 Host接口，分別與HD 1/2/3/4輸入口連接到同一臺 PC 1/2/3/4。 |
12 | USB 3.0端口 | USB 3.1 Gen 1設備端口，用于連接USB 3.0閃存盤、攝像機、 打印機等。 |
四、技術指標：
HDMI兼容 | HDMI 2.0 |
HDCP兼容 | HDCP 2.2 |
視頻帶寬 | 18Gbps |
視頻分辨率 | 4K60,2K60/144hz |
紅外電平 | 5Vp-p |
紅外頻率 | 定頻38KHz |
顏色空間 | RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
顏色深度 | 8/10/12bit |
音頻格式 | HDMI音頻: PCM 2.0/5.1/7.1CH, Dolby Digital/Plus/EX, DTS, DTS-96/24, DTS High Res, DSD 模擬音頻 [3.5mm L/R]: PCM 2.0 光纖音頻 [S/PDIF]: Dolby Digital/Plus, DTS 5.1, PCM 2.0 注意：不支持HBR音頻。 |
靜電保護 | IEC 61000-4-2：±8kV (空氣放電) , ±4kV (接觸放電) |
輸入端口 | 4 x HDMI [Type A, 19-pin母口] |
輸出端口 | 1 x HDMI OUT [Type A, 19-pin母口]；1 x L/R OUTPUT [RCA] 1 x OPTICAL OUTPUT [S/PDIF] |
控制端口 | 1 x RS-232 [3pin-3.81mm鳳凰端子]；1 x IR EXT [3.5mm立體聲迷你接口]； 4 x USB 3.0 HOST [USB Type B]；2 x USB 2.0 DEVICE [USB Type A]； 3 x USB 3.0 DEVICE [USB Type A] |
外殼 | 金屬外殼 |
顏色 | 黑色 |
尺寸 | 220mm (長) × 100mm (寬) × 44mm (高) |
重量 | 443g |
供電電源 | 輸入：AC 100~240V 50/60Hz； 輸出：DC 12V/1A (US/EU標準, CE/FCC/UL認證) |
電源功耗 | 18.48W最大值 |
操作溫度 | 0°C ~ 40°C / 32°F ~ 104°F |
儲存溫度 | -20°C ~ 60°C / -4°F ~ 140°F |
相對濕度 | 20~90% RH (無凝結) |

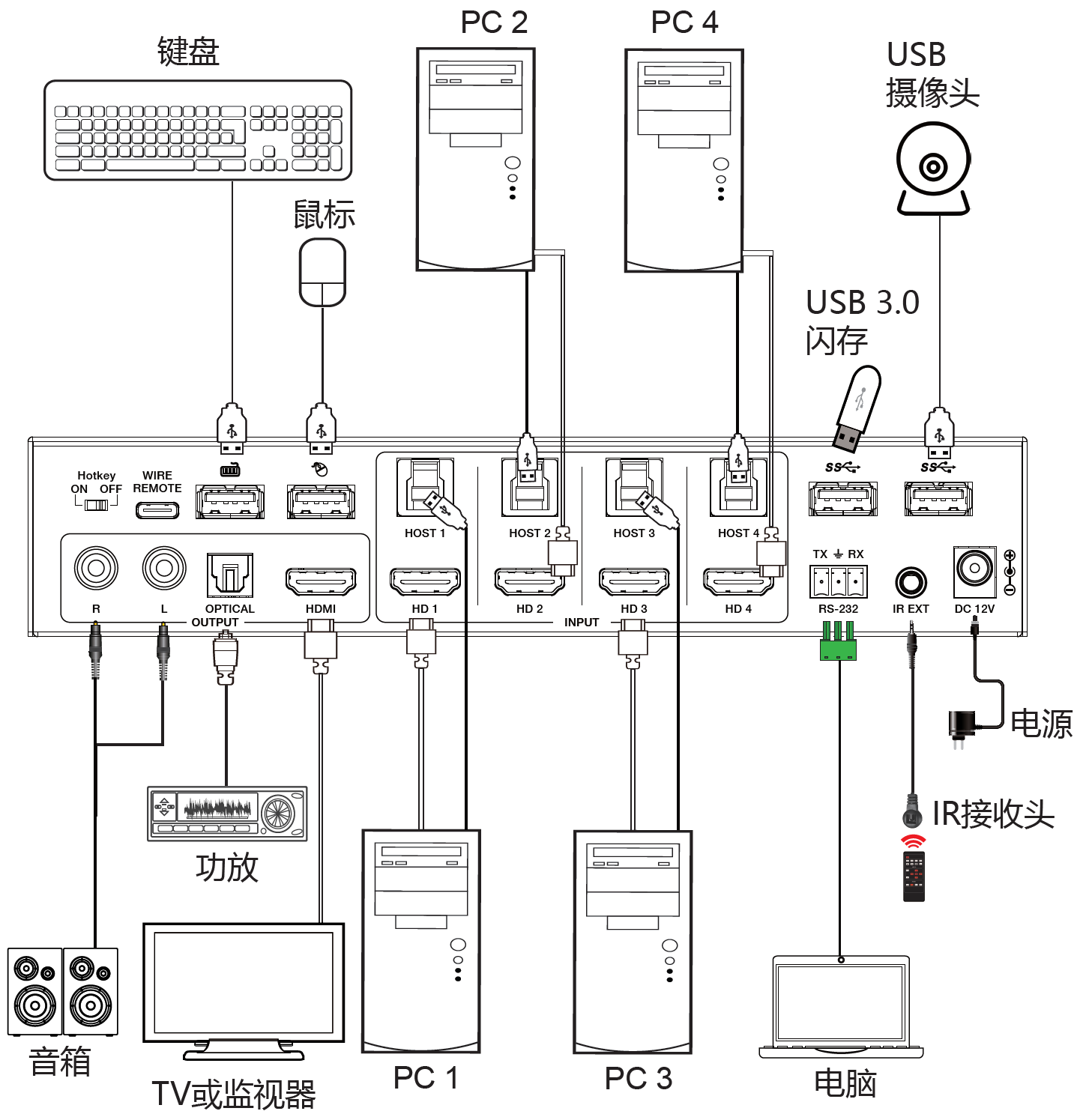

五、連接示意圖：
六、訂貨規格：
序號 | 名稱 | 產品型號 | 功能描述 |
1 | 4K60 HDMI KVM切換器 | HS-KVM021H-4K60 | 2進1出，4K60，HDMI接口 |
2 | 4K60 HDMI KVM切換器 | HS-KVM021HC-4K60 | 2進1出，4K60，HDMI/USB-C接口 |
3 | 4K60 HDMI KVM切換器 | HS-KVM041H-4K60 | 4進1出，4K60，HDMI接口 |
4 | 4K60 HDMI KVM切換器 | HS-KVM041HA-4K60 | 4進1出，4K60，HDMI接口，音頻輸出； |
