4K60 HDMI高清矩陣
4K60 HDMI高清矩陣
4K60分辨率,全彩液晶屏、廣電級水晶可視化按鍵,輸入4:4:4,輸出4:2:0,自帶1路3.5音頻輸出,支持電腦、手機、平板、按鍵、串口、WEB等多種控制方式。
名稱4K60 HDMI高清矩陣
型號HS-LS1616H-4K60
品牌HOSHI(昊視)
產品編碼H010
二維碼
產品詳情相關文件Exported

4K60 HDMI高清矩陣       HS-LS1616H-4K60

一、產品介紹:

HS-LS1616H-4K60系列4K60 HDMI超高清矩陣是一款專業為超高分辨率的HDMI數字信號切換而設計的設備,能夠將多路HDMI輸入信號任意選擇分配切換傳輸到多個顯示終端。支持HDMI2.0標準,支持EDID管理;最高分辨率可達4K@60Hz、1080@120Hz。整采用一體化結構,支持電腦、手機、平板、按鍵、串口、WEB等多種控制方式。

二、產品特性:

  • 全硬件架構,無CPU和操作系統。

  • 支持HDMI2.0標準,4Kx2K@60Hz、1080P@120Hz、1080P 3D@60Hz。

  • 輸入支持4K60,4:4:4,輸出支持4K60,4:2:0;

  • 所有輸入支持HDCP解密、藍光、3D。

  • 支持內嵌音頻,支持LPCM 7.1CH, 杜比True HD, DTS-HD Master Audio傳輸,支持音視頻同步切換。

  • 8進8出及以上規格支持1路獨立音頻輸出;

  • 采用ESD靜電防護設計,有效避免了靜電對設備的干擾及損害。

  • 支持全彩液晶屏、廣電級水晶可視化按鍵,實時顯示、快速切換、預案調取及保存等功能。

  • 支持多通道同時切換,各通道之間互不干擾。

  • 支持設置場景管理,內置可設置32個場景的預案管理,實現一鍵調用切換。

  • 輸入帶自動均衡,有效減少因為線路傳輸而導致的確定性抖動。

  • 輸出帶預加重功能,以便長線傳輸后接收端仍可穩定接收信號。

  • 支持斷電記憶功能,帶有斷電現場保護,來電自動恢復關機之前的狀態。

  • 可同時支持串口接入控制,例如中控串口、電腦串口同時接入矩陣進行切換控制。

  • 支持WEB控制/支持跨平臺控制,無需安裝任何客戶端軟件,

  • 支持網頁登陸控制,支持大屏開關機、拼接/單屏切換控制、支持拼接屏場景聯動切換。

  • WEB控制支持切換反饋,查看矩陣通道狀態;支持自定義修改軟件logo和名稱。

三、技術指標:

輸入端口
8路HDMI2.0
8路HDMI2.0
16路HDMI2.0
16路HDMI2.0
輸出端口
8路HDMI2.0
16路HDMI2.0
16路HDMI2.0
32路HDMI2.0
設備高度
1U
2U
2U
2U
獨立音頻
1路3.5mm耳機孔
1路3.5mm耳機孔
1路3.5mm耳機孔
2路3.5mm耳機孔
控制方式
按鍵/遙控器/串口/web網頁
串口參數
控制接口:DB9,波特率:9600,數據位:8位,停止位:1位,無奇偶校驗位,串行控制口結構:2=TX,3=RX,5=GND
儲存環境溫度
-20°C ~ +60°C
-20°C ~ +60°C
-20°C ~ +60°C
-20°C ~ +60°C
工作溫度
0℃-50℃
0℃-50℃
0℃-50℃
0℃-50℃
濕度
5%~ 75%
5%~ 75%
5%~ 75%
5%~ 75%
外箱尺寸
525x270x135mm
515x335x150mm
515x335x150mm
515x335x150mm

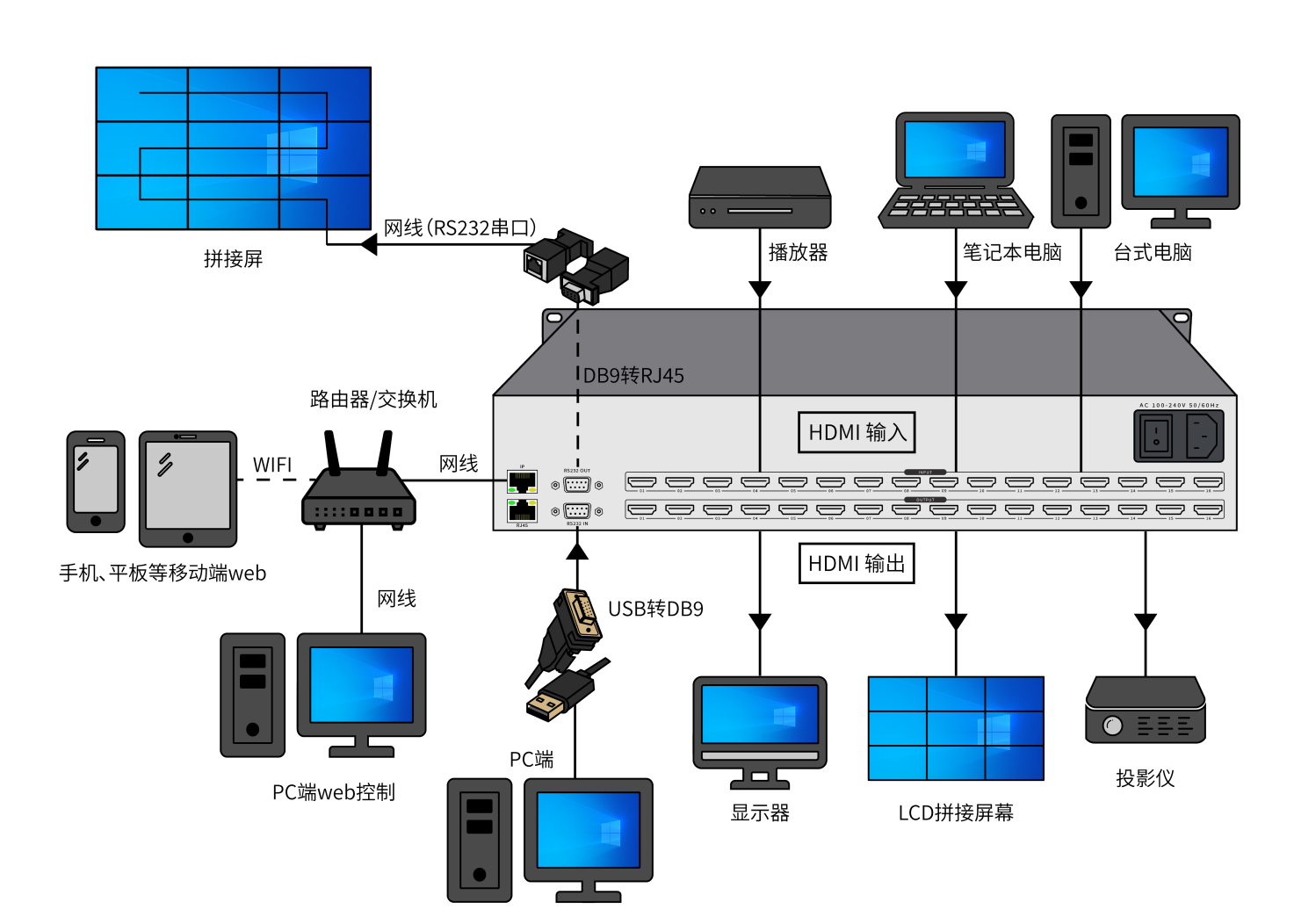

四、連接示意圖:

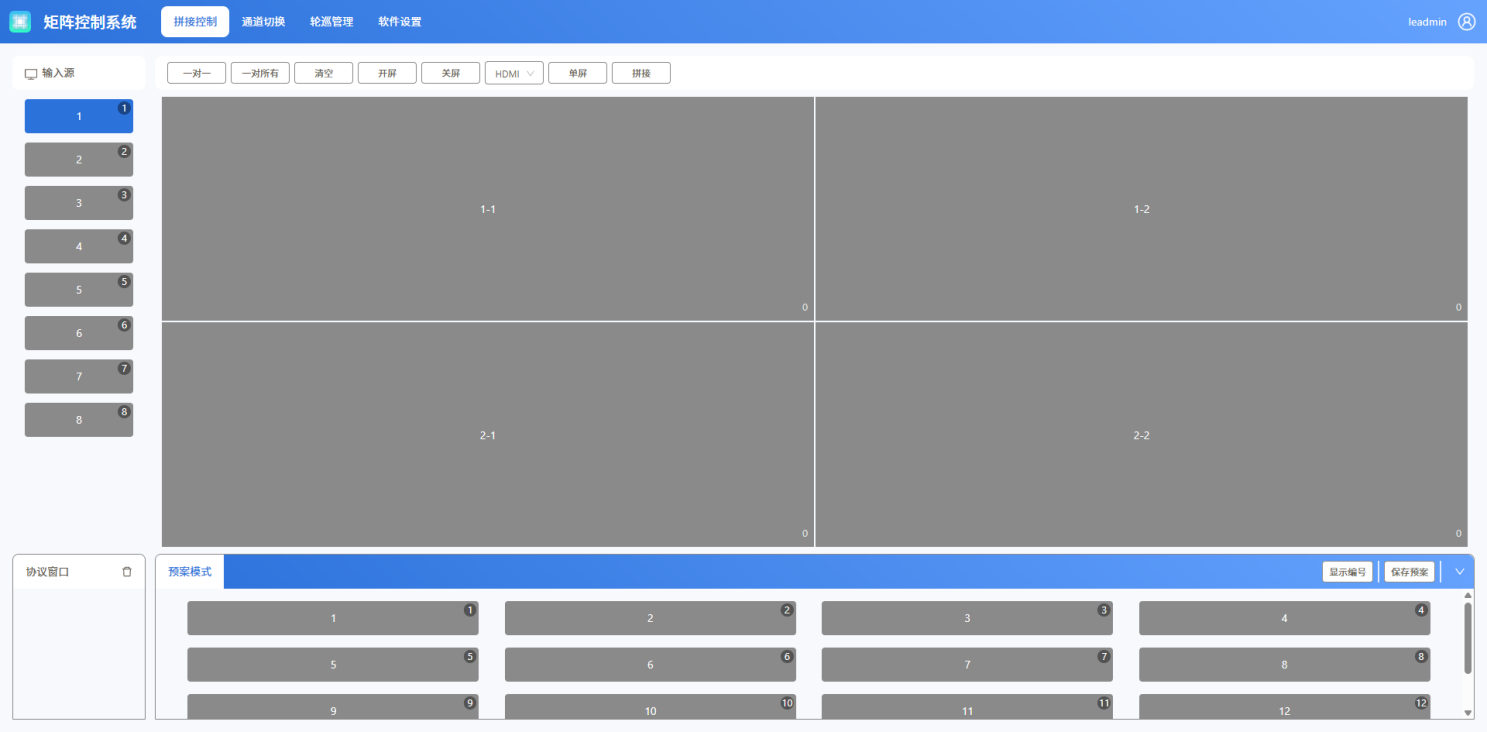

五、部分控制界面:
