EDID HDMI分配器 HS-SPH116A （EDID功能）
一、產品功能：
HS-SPH116A系列EDID HDMI分配器，高性能10.2Gbps1×16 HDMI分配器，能夠將1個HDMI輸入源同時分配給16個HDMI輸出顯示，輸入/輸出支持的分辨率高達4K×2K@50/60Hz YCbCr 4:2:0。支持HDR和Dolby Vision功能。支持4種模式的EDID設置。廣泛應用于多媒體會議廳、電視教學、大屏幕顯示工程等場所。
訂貨可選規格：HS-SPH104A 1進4出 HDMI分配器，HS-SPH108A 1進8出 HDMI分配器，，HS-SPH110A 1進10出 HDMI分配器，HS-SPH116A 1進15出 HDMI分配器等帶EDID管理功能；
二、產品特性：
兼容HDCP 1.4；
采用10.2Gbps高帶寬無損數字視頻傳輸技術；
輸入/輸出支持的分辨率高達4K×2K@50/60Hz YCbCr 4:2:0；
支持3D, HDR和Dolby Vision功能；
支持4種EDID模式：1080P@60Hz-2ch、4K@30Hz-2ch、拷貝 HDMI OUT 1口的EDID、比較所有輸出EDID；
不用安裝驅動，即插即用；
三、功能說明：

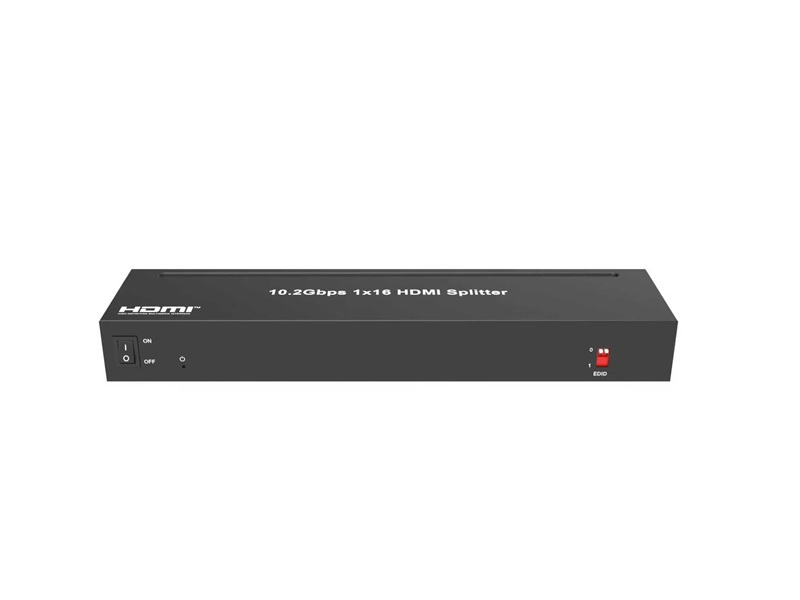

前面板端口：
名稱 | 功能描述 |
電源開關 | 打開或關閉電源供電給分配器。 |
Power LED | 產品連接電源供電且電源開關被打開時，紅色的LED燈亮。 |
EDID | 0代表OFF，1代表ON 00：所有HDMI OUT口輸出默認的1080P@60Hz-2ch。 01：所有HDMI OUT口輸出默認的 4K@30Hz-2ch。 10：拷貝HDMI OUT 1口的EDID給所有的輸出口，如果HDMI OUT 1口沒有可使用的EDID，分配器將輸出默認的1080P@60Hz - 2ch。 11：比較所有HDMI OUT口的EDID，然后輸出最佳EDID 給所有的輸出口。 |

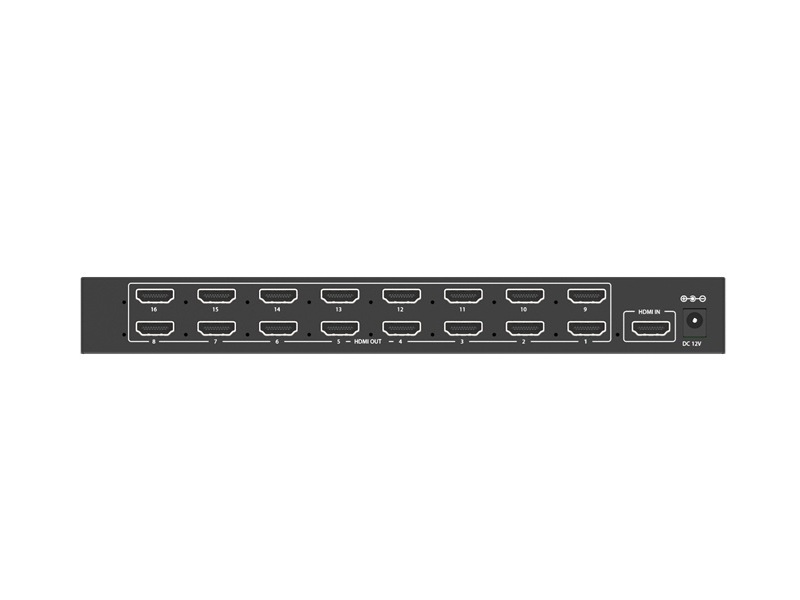

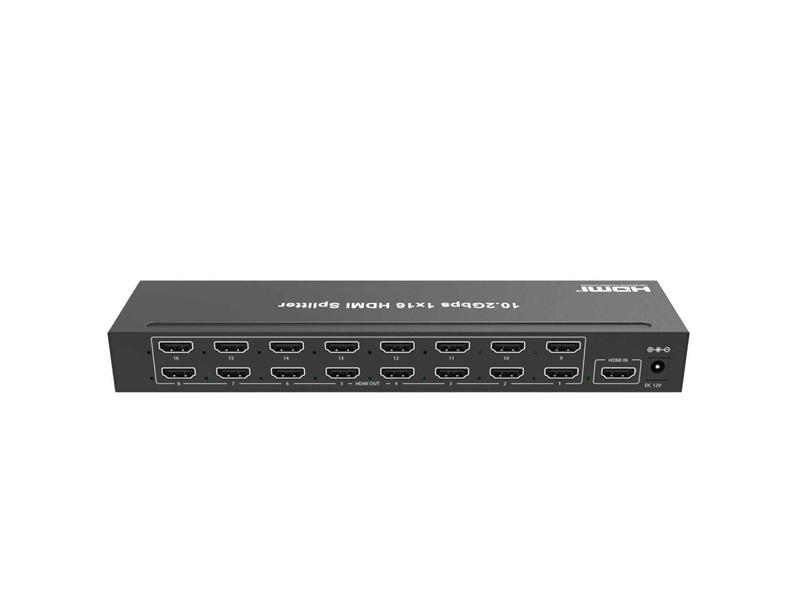

后面板端口
名稱 | 功能描述 |
HDMI OUT 1~16 LED | HDMI OUT口連接有源的顯示設備時，綠色的LED燈亮。 |
HDMI OUT 1~16 | HDMI輸出口1~16，通過HDMI線連接顯示設備。 |
HDMI IN LED | HDMI IN口連接有源的輸入源時，綠色的LED燈亮。 |
HDMI IN | HDMI輸入口，通過HDMI線連接信號源設備。 |
DC 12V | DC 12V 1A電源供電接口。 |
四、技術指標：
HDCP兼容 | HDCP 1.4 |
視頻帶寬 | 10.2Gbps |
視頻分辨率 | 4K2K 50/60Hz 4:2:0；4K2K 30Hz 4:4:4；1080p, 1080i, 720p, 720i, 480p, 480i；所有的HDMI 3D TV格式；所有的電腦分辨率，包括1920 x 1200 |
顏色空間 | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
顏色深度 | 8/10/12-bit |
HDMI音頻格式 | PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
HDR格式 | HDR10, HDR10+, Dolby Vision |
靜電保護 | ±8kV (空氣放電) , ±4kV (接觸放電) |
輸入口 | 1×HDMI Type A [19-pin母口] |
輸出口 | 16×HDMI Type A [19-pin母口] |
外殼 | 金屬外殼 |
顏色 | 黑色 |
尺寸 | 251mm[長]×60mm[寬]×30mm[髙] |
重量 | 500g |
供電電源 | 輸入：AC 100~240V 50/60Hz；輸出：DC 12V/1A |
電源功耗 | 7.8瓦（最大） |
操作溫度 | 0°C ~ 40°C / 32°F ~ 104°F | |
儲存溫度 | -20°C ~ 60°C / -4°F ~ 140°F | |
| 相對濕度 | 20~90% RH (無凝結) | |

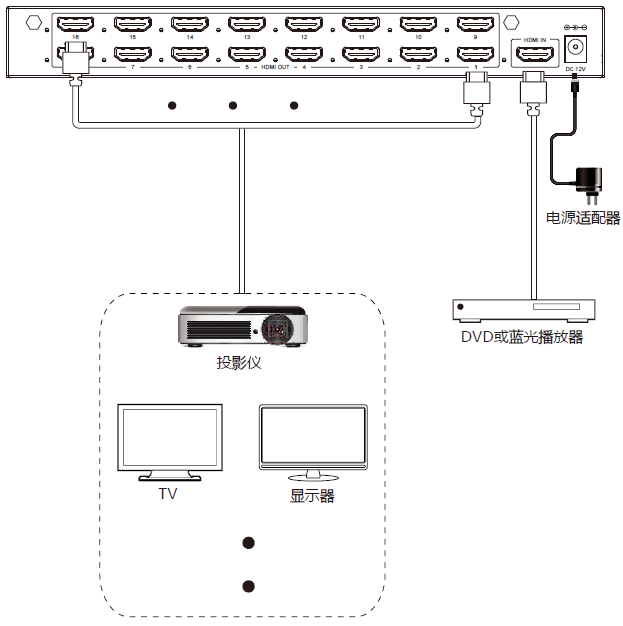

五、連接示意圖：
