4路HDMI光纖延長器      HS-FCP-T04H

一、產品介紹

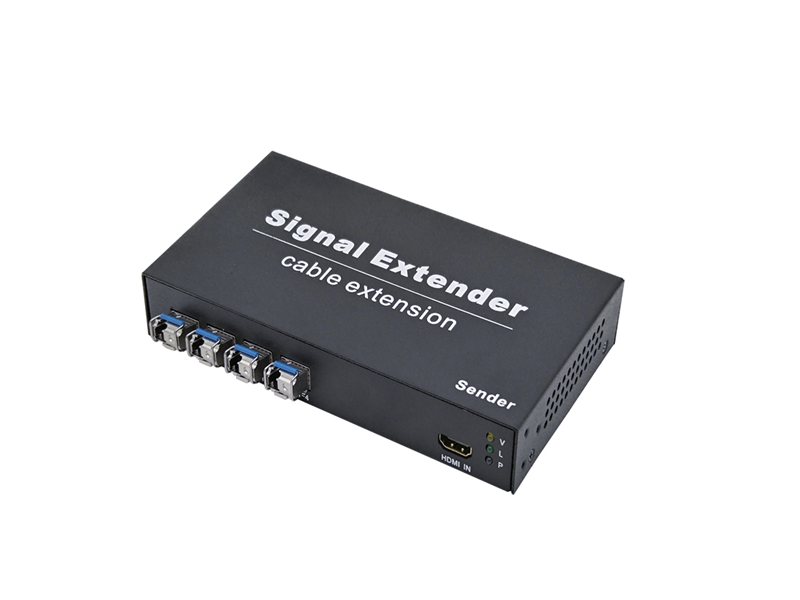

HS-FCP-T04H系列多路HDMI光纖延長器，由一個多路發送器（標有Sender字樣）和對應的多個接收器（標有Receiver字樣）組成，1路HDMI輸入，4路OPT光纖輸出傳輸20km，用戶可以在遠端通過接收端連接到顯示設備。最新光源技術，無壓縮實時傳輸，最大分辨率支持1920×1080@60Hz，兼容DVIXC信號支持HDCP協議。

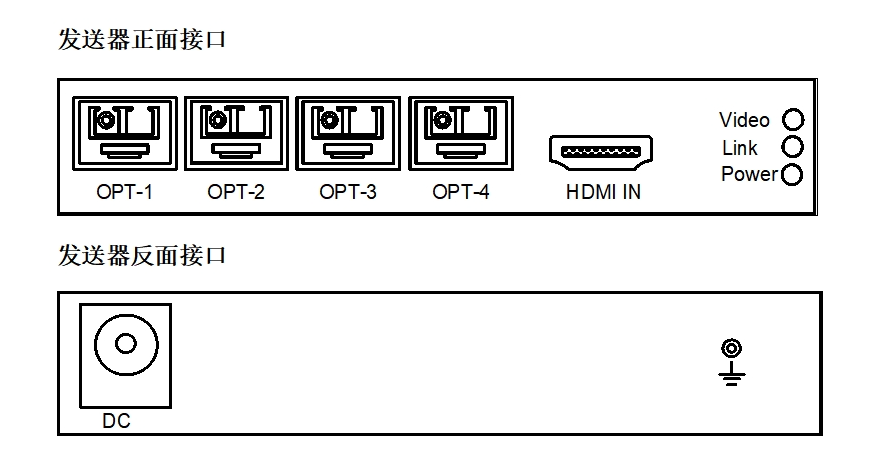

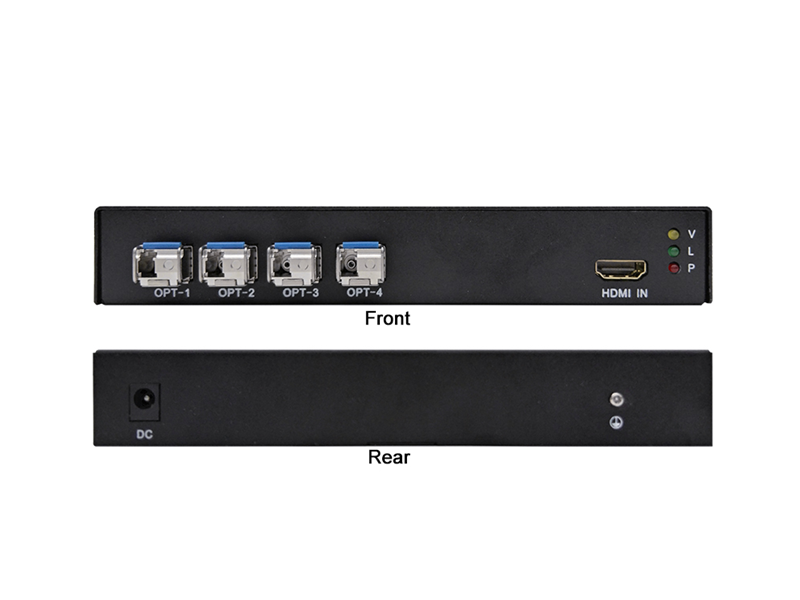

二、產品接口：

三、產品接口說明：

四、產品特性：

• 采用數字無延時傳輸，圖像清晰且抗干擾能力強；

• 分辨率最高支持1920×1080@60Hz；

• 支持HDCP；

• 防靜電、防雷，抗干擾能力強；

• 兼容DVI信號。

五、技術指標：

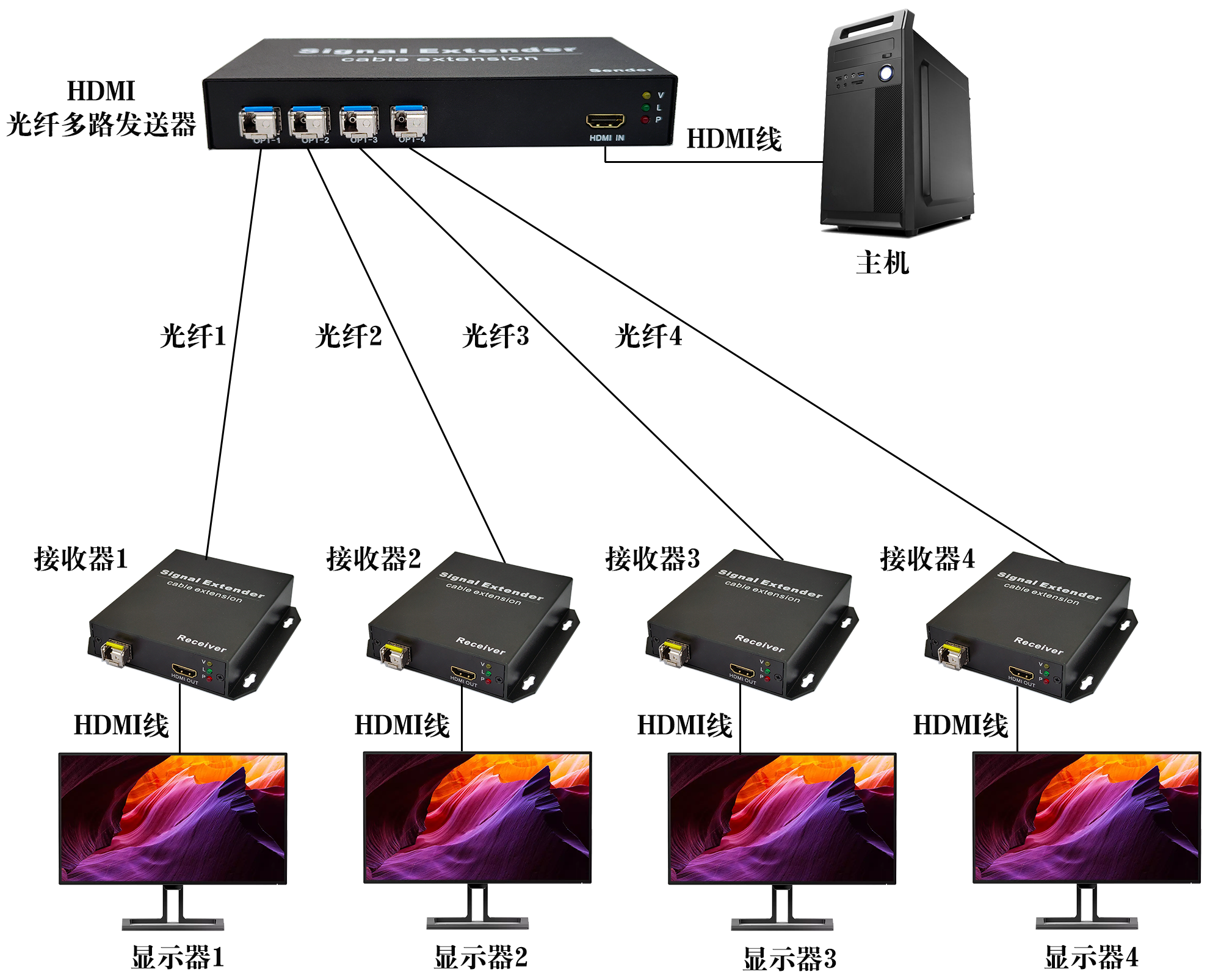

六、連接示意圖：

安裝步驟

請檢查一下線材是否齊全，把主機關閉狀態，在安裝前請確認電源都應該關閉，按照如下順序安裝：

用HDMI延長線把主機HDMI接口和發送器的HDMI IN接口連接。

把光纖一頭插入發送器上對應編號（1-4）的OPT接口，電源適配器的接頭插入發送器上標有電源的端口，同時適配器插入220V交流插座，打開發送器電源。

顯示器通過HDMI線接入接收器HDMI OUT接口。

把光纖另一頭分別插入對應接收器的OPT接口，電源適配器的接頭插入發送器上標有電源的端口，同時適配器插入220V交流插座，打開接收器外接電源。

打開主機，即可正常使用。
