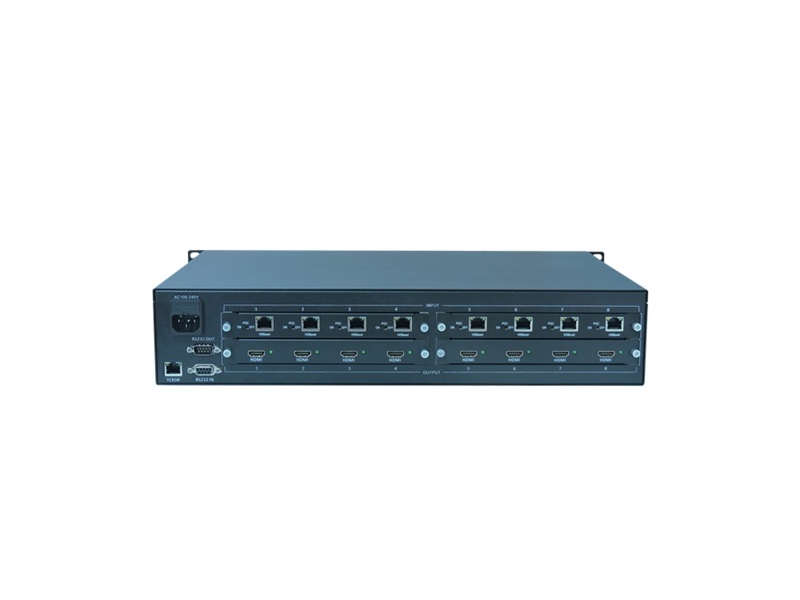

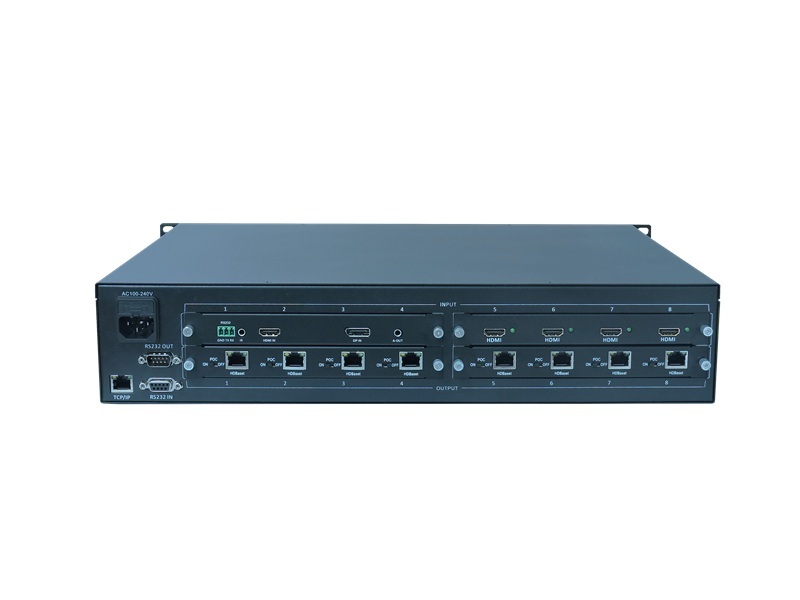

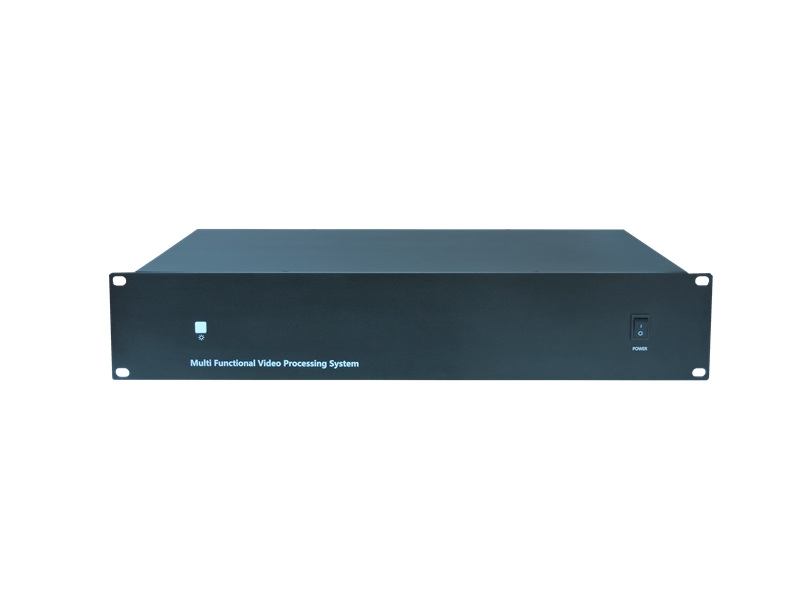

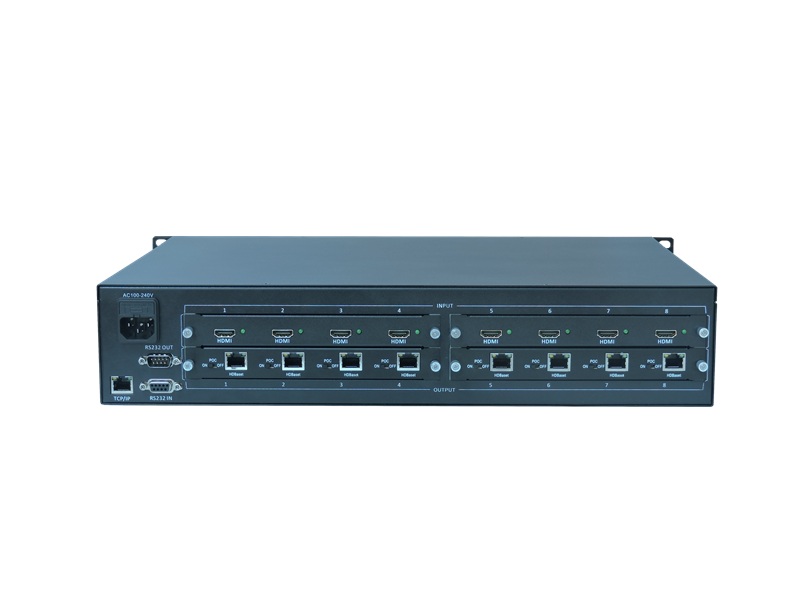

HDBaseT混合矩陣切換器       HS-T0808H系列

一、產品介紹：

HS-T0808H系列HDBaseT混合矩陣切換器是一種多功能的圖像處理設備，采用1卡4路，支持選配各種不同的輸入、輸出模塊搭配，以實現不同的功能。輸入支持HDBaset、HDMI、DVI、3G-SDI、HDBaset、8K多屏寶輸入模塊；輸出支持HDBaset、HDMI有縫卡、DVI、VGA、HDMI無縫拼接卡帶3.5mm獨立音頻；將輸入輸出板卡搭配可以實現4K30信號的有縫切換、1080P高清信號的無縫切換、拼接功能、4K多屏寶點對點拼接/普通切換、不同格式信號的轉換、分配、傳輸等功能；HDBaseT支持單向POC供電（兼容國內第三方HDBaseT產品）；

HS-T0808H系列HDBaseT混合矩陣切換器，控制方式支持按鍵、電腦鍵盤、IR紅外遙控、RS232串口、TCP-IP網絡控制、WEB網頁控制；板卡支持熱插拔即插即用，具有掉電記憶功能，帶有斷電保護功能。功能簡單、多功能場景應用、成本更低等優惠市場定位，產品支持8x8、16x16、32x32機箱規格可選，可以根據用戶需求配置不同的輸入卡和輸出卡。

二、產品特性：

• 采用1卡4路板卡式設計，用戶可以自由選擇或增減輸入輸出信號模塊；

• 輸入兼容HDBaset、HDMI、8K多屏寶模塊、DVI、VGA、3G-SDI信號輸入

• 輸出支持HDBaset、HDMI、HDBaset、DVI、VGA信輸出；

• 支持定制超點對超大分辨率拼接，同時支持普通高清信切換及拼接；

• 有縫矩陣支持EDID學習功能，可以讀取顯示設備EDID并寫入輸入端；

• 支持 HDCP1.4 版本，具備杰出的安全和數字內容保護能力；

• 支持藍光DVD或其它需要帶HDCP解碼的設備；

• 插卡支持熱插拔，即插即用;

• 具有掉電記憶功能，帶有斷電現場保護功能；

• 標配機箱按鍵、紅外遙控、RS-232串口、中控控制，可選配TCP-IP控制；

• 國際標準電源支持(100~240V 交流,50/60HZ)，安全認證；

三、功能介紹：

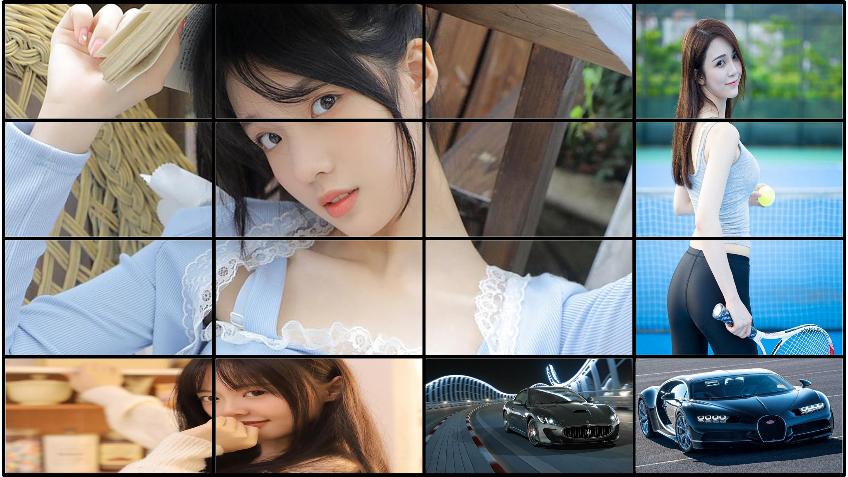

3.1無縫拼接功能

通過HDMI無縫輸出卡，無縫輸出卡每個輸出口支持1路3.5mm獨立音頻輸出，可連接外置音響或者功放。

任意設置各種拼接模式，并且實現無縫切換效果

3.2、超大分辨率點對點拼接功能

點對點拼接、普通高清信號拼接、多畫面任意拼接組合模式之間互相切換顯示:

一臺電腦超大分辨率點對點畫面復制到相同模式不同拼接墻顯示；

多臺電腦點對點顯示共享一套拼接墻

四、技術指標：

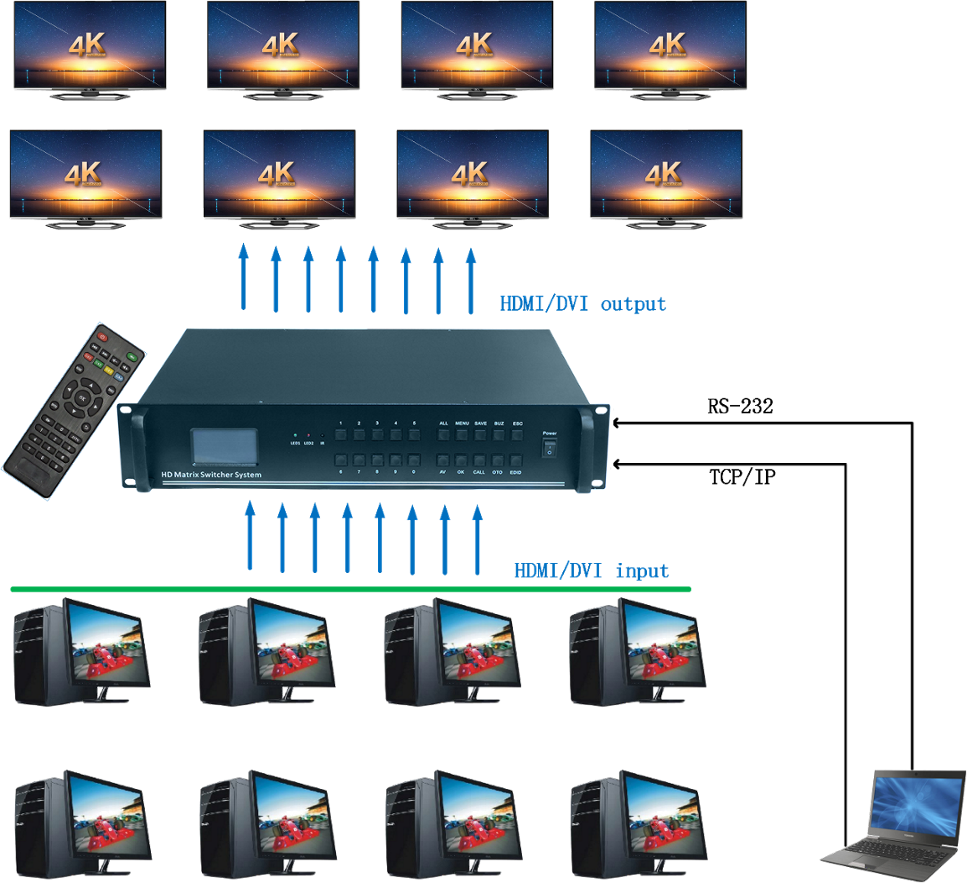

五、連接示意圖：
