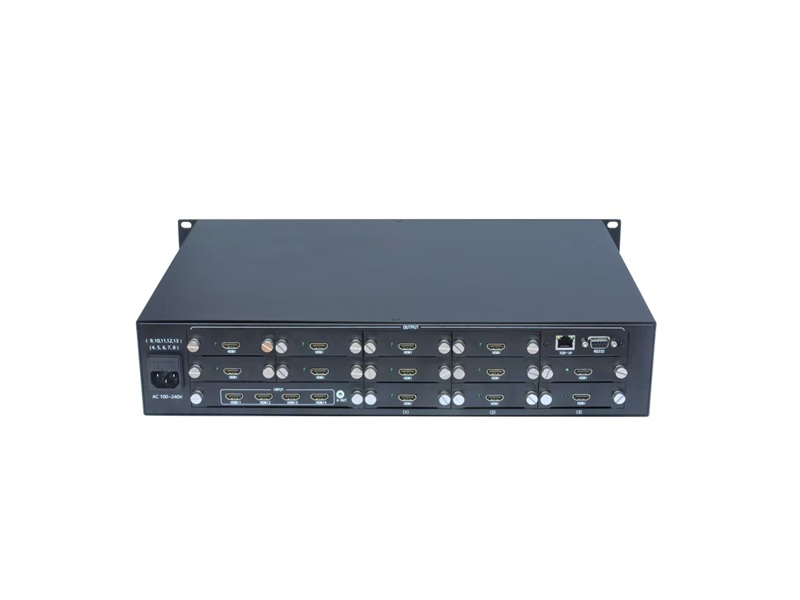

混合無縫矩陣       HS-T0808M系列

一、產品介紹：

HS-T0808M系列是一種經濟款混合無縫矩陣，采用1卡4路板卡，支持HDMI、DVI、VGA、SDI輸入板卡，HDMI+3.5音頻輸出；采用插卡式設計方式，實現無縫切換功能。HS-T0808M系列無縫矩陣切換器擁有簡易的控制方式，可以通過機箱按鍵、紅外遙控、可視化控制軟件、中控控制，通訊控制接口支持RS-232串口和TCP-IP（選配）。前面板的內置LCD液晶顯示。

二、功能特性：

• 采用插卡式設計方式，用戶可以自由選擇或增減輸入輸出信號模塊；

• 輸入兼容HDMI、DVI、VGA、3G-SDI信號,輸出支持HDMI格式；

• 接口帶寬 3.4Gbps（總帶寬 10.2Gbps）；

• HDMI輸出信號支持無縫切換功能，帶3.5mm音頻輸出；

• 支持 HDCP1.4 版本，具備杰出的安全和數字內容保護能力；

• 支持藍光DVD或其它需要帶HDCP解碼的設備；

• 插卡支持熱拔插，即插即用；

• 具有掉電記憶功能，帶有斷電現場保護功能；

• 標配機箱按鍵、紅外遙控、RS-232串口、中控控制，可選配TCP-IP控制；

• 國際標準電源支持(100~240V 交流,50/60HZ)，安全認證；

三、輸入輸出矩陣板卡列表：

四、各種輸入、輸出卡詳細參數

4HD-in輸入卡參數特點：

帶寬高達10.2Gbit/s（340MHz）

內置HDCP管理，支持DVI1.0, HDMI 1.4

最高分辨率可達1080p，

完全支持HDTV；

完全支持DVI信號

數字音頻同步傳輸

支持高彩（支持XV色彩）

支持杜皮數字高清音頻，DTS-HD音頻信號

即插即用，操作簡單

4DVI-in輸入卡參數特點：

帶寬高達10.2Gbit/s（340MHz）；

最高分辨率可達1080p，1920*1200@60Hz，

完全支持HDTV

完全支持兼容HDMI信號

支持高彩（支持XV色彩）

即插即用，操作簡單

VGA-in輸入卡參數特點：

支持音頻輸入

支持1920x1200@60Hz以下任意分辨率

自動檢測分辨率變化

支持圖像自動調整

可現場配置，即插即用，操作簡單

SDI-in輸入卡參數特點：

支持1080P全高清信號

支持音視頻同步傳輸

支持SMPTE259M、SMPTE292M、SMPTE424M及ITU標準

自動檢測分辨率變化

工作信號指示燈

可現場配置，即插即用，操作簡單

4HD-out無縫輸出卡參數特點

帶寬高達10.2Gbit/s（340MHz）

支持無縫切換

支持3.5mm音頻輸出

支持HDCP協議

輸出分辨率為1080p、1080i、1080@24Hz/25Hz、1408x1050、1920x1200、1050@60RB等

數字音頻同步傳輸

即插即用，操作簡單

五、技術指標:

六、連接示意圖：
