HS-V200-M系列(2-16路)超高分辨率點對點拼接處理器(別稱:多屏寶、4K拼接器、點對點拼接處理器、點對點處理器、超高清圖像處理器),4K超高清的分辨率輸入,實現圖像點對點無損、等比例、不變形、不拉伸顯示,支持多臺設備級聯。
名稱高清多屏寶
型號HS-V200-M
品牌HOSHI(昊視)
產品編碼Q010
二維碼
產品詳情相關文件Exported

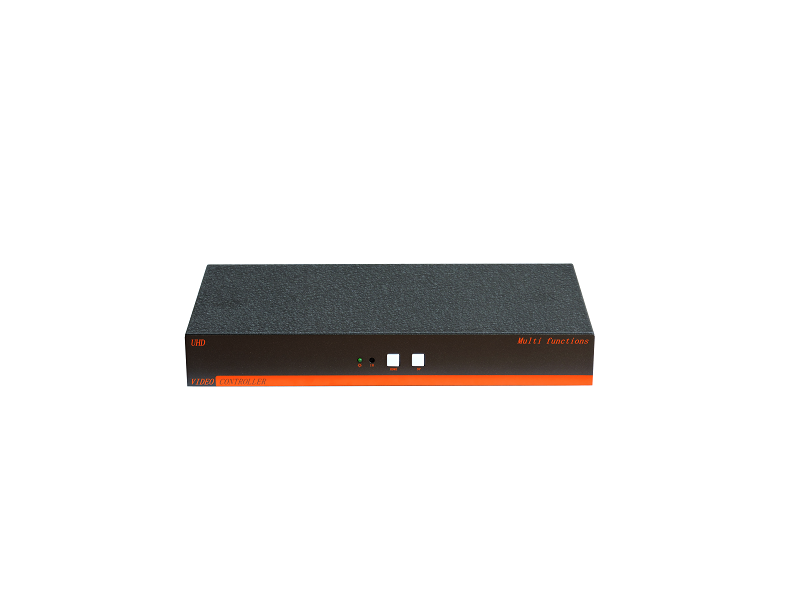

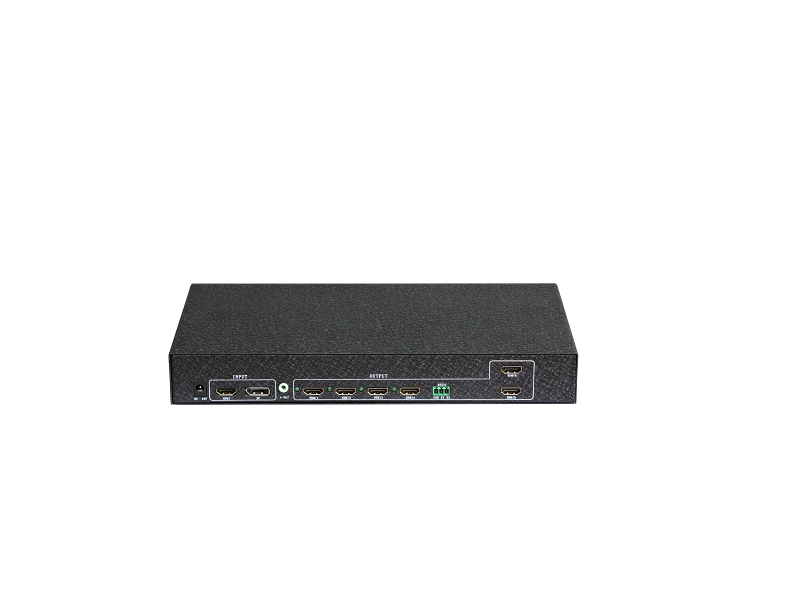

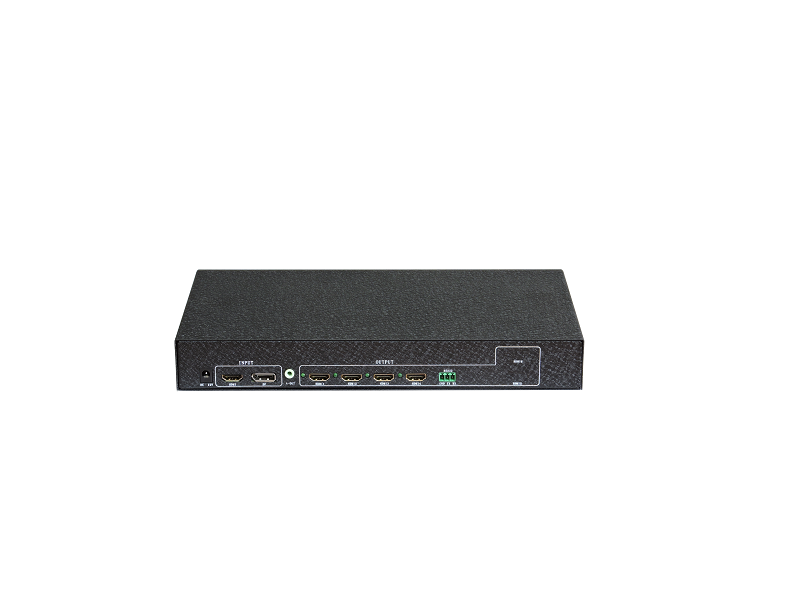

超高分辨率拼接處理器/多屏寶 HS-V200-M

一、產品介紹:

   HS-V200-M系列超高分辨率點對點拼接處理器(別稱:多屏寶、4K拼接器、點對點拼接處理器、點對點處理器、超高清圖像處理器,4K超高清的分辨率輸入,實現圖像點對點無損、等比例、不變形、拉伸顯示,支持多臺設備級聯。

   HS-V200-M系列超高分辨率點對點拼接處理器,最大可以支持16拼接以內的任意模式設定,也可以針對不同的拼接模式設定不同的超大分辨率。比如3x3模式支持5760x3240@30HZ輸入,2x3模式支持5760x2160@30HZ輸入,3x2模式支持3840x3240@30HZ輸入,1x3支持5760x1080@60HZ輸入,3x1支持1920x3240@60HZ 分辨率輸入。

二、產品特性:

  • 支持1DP1.21HDMI1.4輸入;模塊化板卡式,可支持級聯模式;

  • 支持16拼接以內的任意拼接模式自定義;

  • 模塊化設計,可定制多種不同的拼接規模;

  • 單個DP輸入口支持5760x3240@30HZ、5760x1080@60HZ等超大分辨率輸入;

  • 支持自定義分辨率功能,實現等比例不變形、拉伸的超大分辨率顯示;

  • 支持多種輸出分辨率可選,兼容液晶屏幕以及多種不同分辨率投影;

  • 支持1x2、1x3、2x1、2x3、3x1、3x2、3x3完全點對點無損顯示,其它模式等比例顯示;

  • 多臺配合使用實現超大規模拼接墻點對點顯示;

  • 支持任何一路圖像180度翻轉、邊緣屏蔽功能;

  • 支持紅外遙控、機箱按鍵、RS-232控制;

三、功能介紹

1、輸入信號及分辨率

   支持1路HDMI1.4信號、1路DP1.2輸入,HDMI信號最高只支持3840x2160@30HZ輸入。根據不同的拼接模式,DP輸入可選擇多種不同的分辨率輸入實現點對點拼接,如橫屏1x3模式5760x1080@60HZ、豎屏1x3模式3240x1920@60HZ、橫屏3x3模式5760x3240@30HZ。某些特殊拼接模式也可以實現自定義分辨率實現等比例、不變形、拉伸顯示,如下:

2、拼接模式

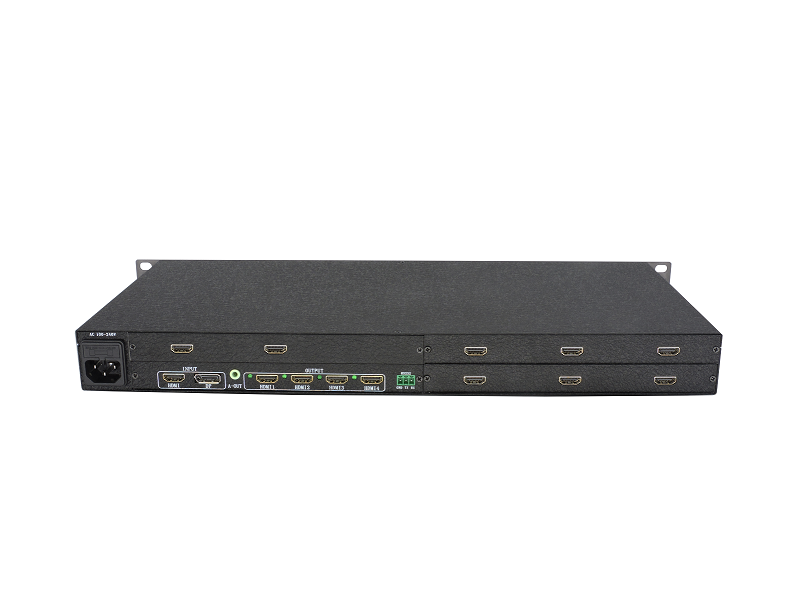

   產品使用模塊化設計,單臺機器最大可做到16拼接,單臺機器可設置1x2,1x3,1x4,1x5,1x6,2x1,2x2,2x3,3x1,3x2,4x1,5x1,6x1等16拼接以內的任何拼接模式。根據不同的拼接規模定制不同的機箱,2至6拼接采用小機箱,7至13拼接使用標準1U機箱,14至16拼接使用標準2U機箱。


3、輸出分辨率

   支持多種輸出分辨率可選,以實現更好的兼容不同的顯示終端,如液晶屏、不同分辨率的投影機等。機器包含輸出分辨率有1024x768、1280x720、1280x800、1600x900、1920x1080、1920x1200可選。


4、圖像180度旋轉功能

   與普通拼接產品相比,TK-UHD6P具有針對每單個顯示單元180度鏡像翻轉功能。用戶在使用普通液晶電視拼接時,對上一排液晶電視翻轉180度,從而大幅度降低液晶拼接縫隙,減少圖像因邊縫過大引起的失真。

5、邊緣屏蔽功能

   所有拼接顯示單元都有一定物理邊框縫隙,在無邊緣屏蔽功能處理情況下,圖像會出現視覺上拉扯開的現象,感覺很不自然;經過邊緣屏蔽處理的圖像無變形、拉伸,視覺更自然逼真。如下圖邊緣屏蔽處理前后對比圖片:

6、紅外遙控器、機箱按鍵、串口控制

   產品可以通過遙控器設置,機箱,串口連接上位機軟件等方式對機器進行控制。


7、級聯實現超大分辨率拼接

   通過多臺TK-M系列多屏寶配合多電腦多頭顯卡使用,組建成一套具有超高分辨率的拼接墻,如下3x6拼接墻通過3臺TK-M6組實現11520x3240的超大分辨率顯示:

、應用行業:

   鑒于產品可以實現非常規的16:9不變形、拉伸、點對點或者等比例顯示功能,因而廣泛應用于各種不同的領域實現個性化或者對超大分辨率有實際需求的場所,比如大數據、展覽、展示、游戲等各領域。


1、游戲領域

   目前市場主流游戲都具有根據電腦分辨率的增大而自動延伸顯示顯示內容功能,也就說一個5760x1080的分辨率,所顯示的內容是高清分辨率1920x1080的三倍。通過多屏寶可以輕松實現超大分辨率的輸出,使更多的顯示內容得以呈現,讓游戲者有更多的觀察角度,如下:


2、展覽展示領域

   很多場所為展示超寬比例或者超高比例的畫面,以產生震撼或者個性化的視覺效果,已經不局限于傳統的高清信號或得16:9的畫面比例的拼接墻。而使用多屏寶可以使用戶完全呈現超大分辨率、不同比例的視覺效果。



3、大數據領域

   在電力部門、石油管道、交流指揮、物流、工廠業務流程等往往需要有超大的數據信息需要同時顯示,超大的數據信息同時也需要電腦有超大的分辨率去匹配。通過TK-M系列多屏寶配合電腦可以輕松實現超大分辨率顯示,使用戶數據清晰、完整的顯示在多屏拼接上。

五、連接示意圖:

六、技術指標:

名稱
規格
信號輸入

輸入接口
1路HDMI1.4輸入、1路DP1.2輸入
DP輸入分辨率
3840x2160@60HZ、5760x3240@30HZ、1920x3240@60HZ??上蛳录嫒莺妥远x分辨率;
HDMI輸入分辨率
支持3840x2160@30HZ、1920x3240@30HZ,向下兼容和自定義分辨率;
輸出

輸出接口
2至16個HDMI口輸出,支持音、視頻同步輸出;
1個3.5mm音頻左、右聲道立體聲,用于接立體聲音響;
輸出分辨率
1024*768@60HZ,1280*800@60HZ,1280*720@60HZ,1920*1080@60HZ,1920*1200@60HZ,分辨率可切換;
色彩深度
24bit,1677萬色
控制方式
機箱按鍵、遙控器、RS232;
輸入電壓
小機箱DC12V;1U和2U機箱AC110-220V;
顯示模式
16拼接以內的任意模式
機箱尺寸、重量、功率

小機箱
機器尺寸:302mm(長)x152mm(寬)x40mm(高),重量:

七、訂貨規格:







































序號產品名稱產品型號    功能:
12路多屏HS-V200-M21路DP輸入,2路HDMI輸出;支持點對點拼接、級聯模式
23路多屏保HS-V200-M31路DP輸入,3路HDMI輸出;支持點對點拼接、級聯模式
34路多屏保HS-V200-M41路DP輸入,4路HDMI輸出;支持點對點拼接、級聯模式
46路多屏保HS-V200-M61路DP輸入,6路HDMI輸出;支持點對點拼接、級聯模式
59路多屏保HS-V200-M91路DP輸入,9路HDMI輸出;支持點對點拼接、級聯模式
612路多屏保HS-V200-M121路DP輸入,12路HDMI輸出;支持點對點拼接、級聯模式
716路多屏保HS-V200-M161路DP輸入,16路HDMI輸出;支持點對點拼接、級聯模式
8其他規格定制1路DP輸入,X路HDMI輸出;支持點對點拼接、級聯模式
