點對點多屏寶     HS-V400-M

一、產品介紹：

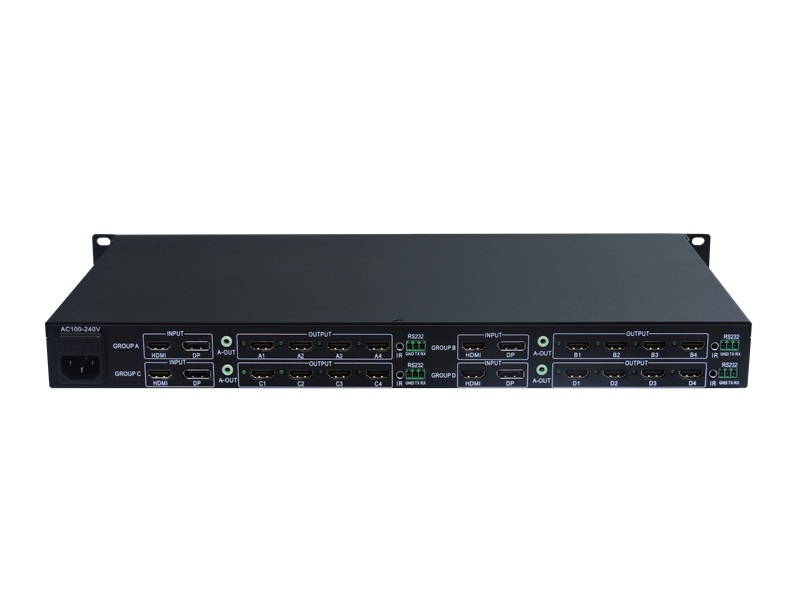

HS-V400-M系列點對點多屏寶（點對點拼接處理器）是一款超大像素拼接墻顯示的拼接處理器，采用2進4出模塊化板卡式組合，支持HDMI、DP輸入，1-32路HDMI輸出，能夠完全無損、無放大、無延時、無卡頓、點對點的顯示用戶要求的超大分辨率。支持多種模式點對點拼接，橫屏1x3，1x5，1x6，1x8，1x9，2x3，2x5，2x6,3x1，3x3，4x3等，豎屏1x3，1x4，1x5，1x6，1x8，1x9等最大2x8、4x4、2x16、4x8拼接及單顯等。

點對點多屏寶（點對點拼接處理器）適用于大數據軟件、大型展覽展廳、軍事地圖、GPS交通實現監控、金融結構展示、政務宣傳、可視化會議、互動軟件等等需要超高分辨率去顯示豐富的圖像細節的場所。比如配合高性能PC完成15360x4320@60Hz的4x8拼接模式、11520x3240@60Hz的3x6拼接模式等等。

二、產品特性：

• 整體輸出一個超大、像素無損、點對點的超高分辨率至大屏拼接墻；

• 輸入、輸出采用點對點@60HZ處理芯片，圖像無閃爍、鼠標不卡頓；

• 支持任意模式的橫屏、豎屏點對點拼接；

• 支持超大分辨率非點對點等比例顯示；

• 同時支持DP1.2和HDMI2.0輸入，輸入信號自動識別并自動切換；

• 配合開窗軟件實現多窗口顯示圖片、視頻、網頁、office文檔等功能（選配）。

• 內置scalar功能，無需讀取顯示單元EDID，啟動更迅速、穩定；

• 采用模塊化設計，配合高性能PC或者圖形處理器可無限單元點對點拼接 ；

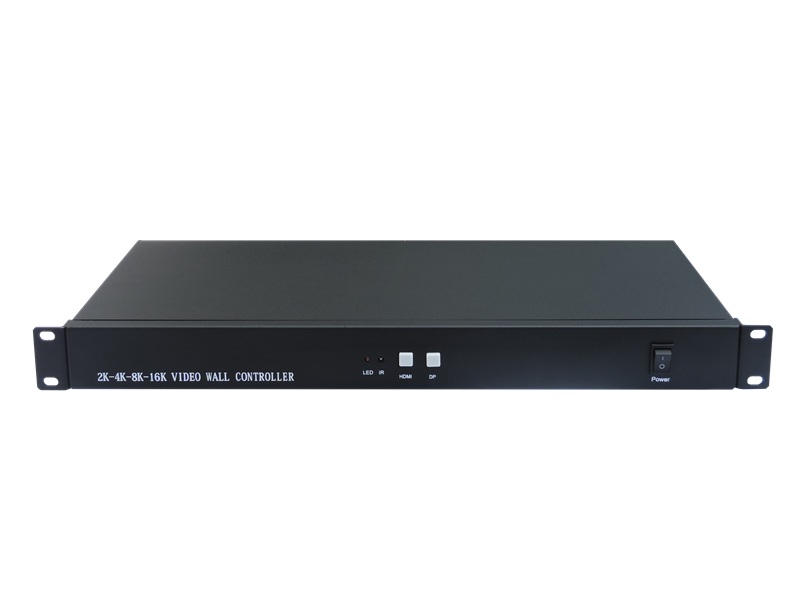

• 標準1U、2U機箱，可直接上標準機柜；

三、功能介紹：

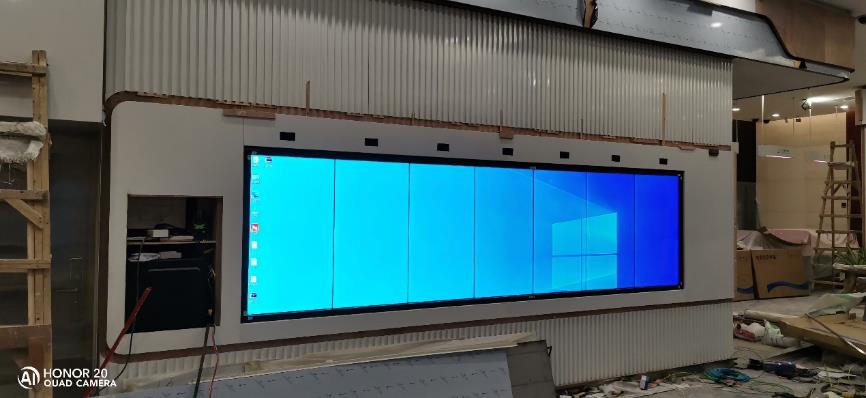

1、超大分辨率拼接

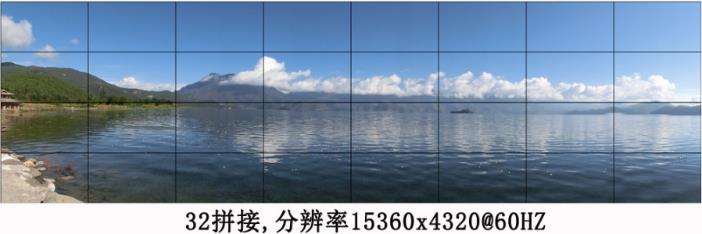

傳統的拼接處理器最大接收分辨率最高只能是3840x2160，而采用HOSHI（昊視）系列點對點多屏寶則可以完成多種點對點超大分辨率的顯示，如4x8拼接模式最終顯示分辨率達到15360x4320@60Hz。

2、60HZ刷新率

采用高性能的圖像處理芯片，在保證超高分辨率的同時不降低整體顯示圖像的刷新率，仍然保持在我們平常使用的60HZ，而非30HZ或者更低。采用60HZ刷新率使拼接墻在顯示動態圖像的時候更加順暢，不會出現卡頓、延時、圖像閃爍以及長時間觀看產生視覺疲勞的問題。

3、輸入信號

支持HDMI2.0信號、DP1.2輸入。

4、輸出信號

支持定制多路信號輸出，部分模式單機最大可以定制64拼接完全點對點顯示；

5、等比例顯示超大分辨率功能

部分用戶需要超過4K分辨率，但又不需要完全點對點，同時為了節省顯卡成本，可以定制超大分辨率顯示，但又不是完全點對點。比如3x6拼接做完全點對點是11520x3240分辨率，而等比例分辨率則可以做到7680x2160或其它不變形、不拉伸的分辨率。

6、模塊化設計

采用模塊化設計方式，1U機箱最多支持16路點對點拼接，2U機箱最多支持32路點對點拼接。

7、多窗口功能（選配功能）

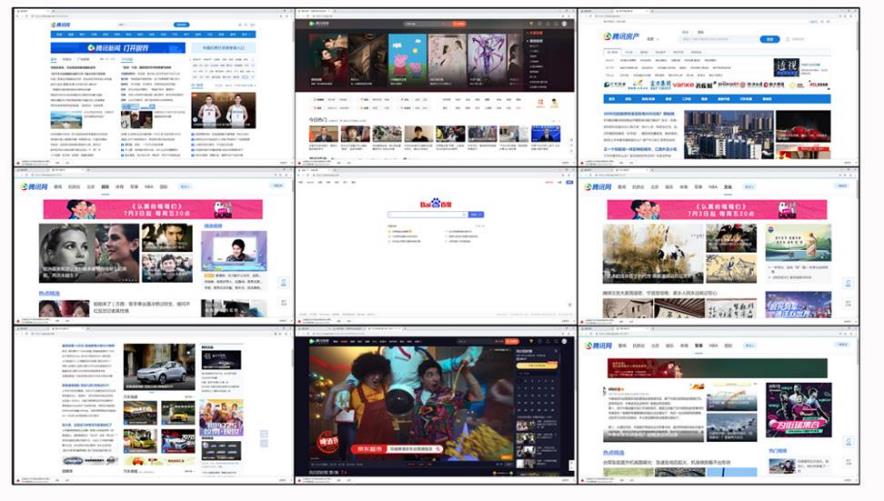

配合PC端第三方軟件輕易的實現拼接墻的每個顯示單元獨立顯示一個完整的畫面，雙擊網頁、文件等程序的標題欄即可以實現程序自適應在單個顯示單元滿屏顯示，同時也可以實現開窗、疊加、漫游功能，如圖所示：

四、應用場景

大數據、交通指揮中心、物流調配、電力、石油管道、氣像等都有著非常豐富的系統數據需要同時顯示在超大拼接墻上，而超大的數據則需要超大的分辨率才可以實現完全顯示。

1、大數據

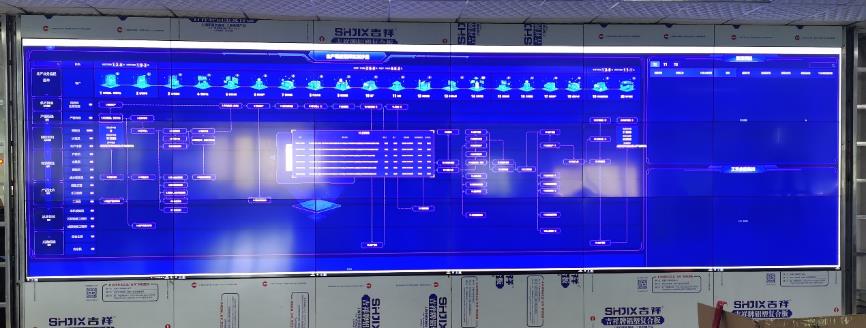

在電力部門、石油管道、交流指揮、物流、工廠業務流程等往往需要有超大的數據信息需要同時顯示，超大的數據信息同時也需要電腦有超大的分辨率去匹配。通過HOSHI（昊視）系列點對點多屏寶配合電腦可以輕松實現超大分辨率顯示，使用戶數據清晰、完整的顯示在多屏拼接上。

2、展覽展示

很多時候展覽展示需要同時拼接顯示一個超高分辨率的視頻、圖片，或

者以多窗口的形勢在每個顯示單元上無損的顯示單個視頻或圖片內容。通過產品超大分辨率特性，可以使拼接墻顯示一個完全無損的視頻或圖片，或者每個顯示單元以1080P的清晰度無損顯示高清圖片或者視頻來達到視覺最佳效果。

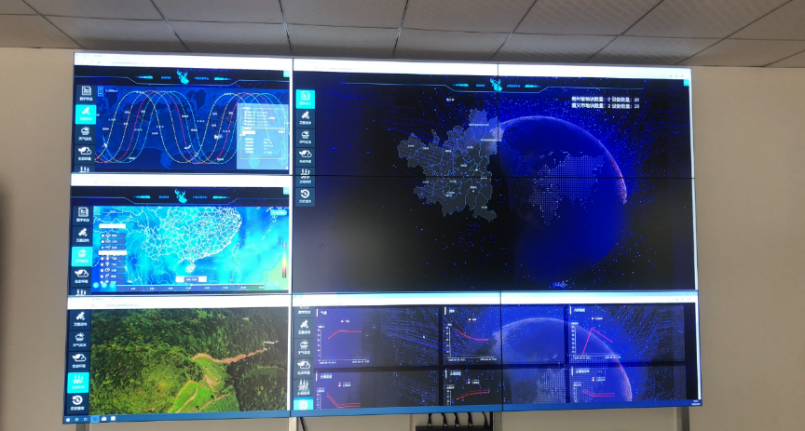

3、數據監控領域

在農業、天氣、交通等部門經常需要運用專門的軟件來監測各種數據，往往需要超大的分辨率來顯示各部分數據以便監測，通過HOSHI（昊視）系列點對點多屏寶配合電腦可以輕松實現超大分辨率數據顯示。搭配開窗軟件實現同時打開多個無邊框網頁，同時以網頁或者其它方式顯示多個實時數據。

4、多屏分散展示

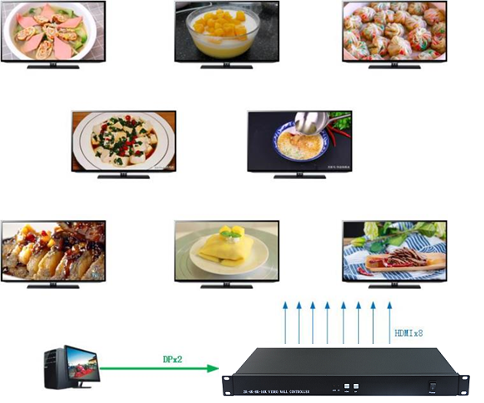

某些行業需要單臺電腦作為信號源，同時在多個顯示單元上分別展示不同的產品，并且每個顯示單都都分布在不同的位置。通過超大分辨率拼接器加上開窗軟件可以使每個顯示單元以1920x1080@60全高清無損的展示用戶所需要的視頻、圖片或者網頁等。如以下應用于餐館，一臺電腦通過處理器同時輸出8個1080高清信號顯示8道菜品。

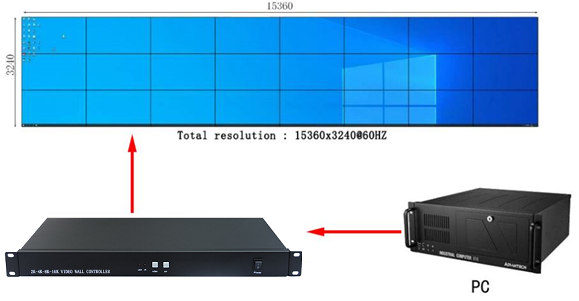

五、連接示意圖：

六、點對點多屏寶技術指標：
