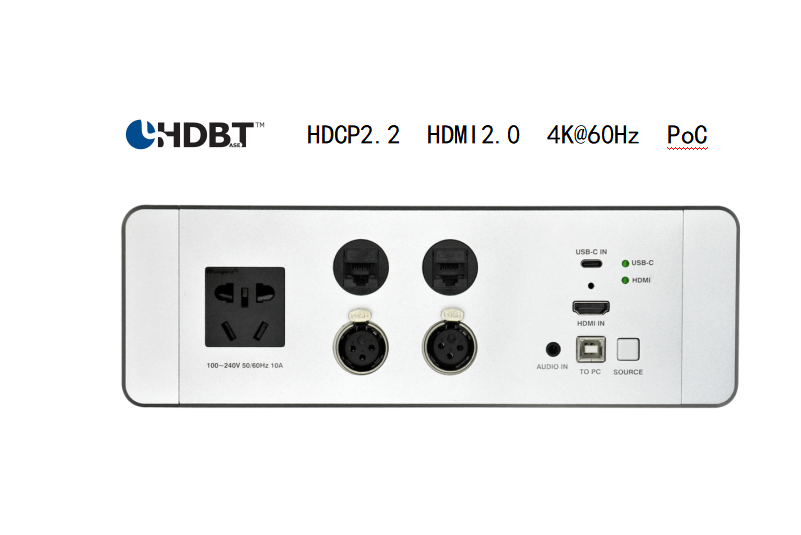

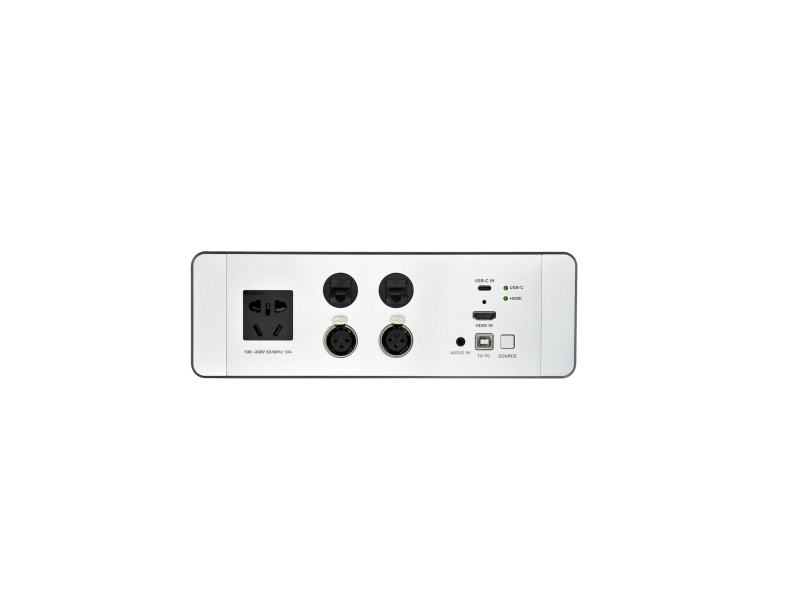

HDBaseT墻面插座   HS-WP300HDC

一、產品介紹：

HS-WP300HDC系列HDBaseT墻面插座（墻面接線盒）是一款帶高清轉換及長距離傳輸的信息盒，正面連接的 Type-C、HDMI、音頻信號可通過單根 6 類網線輸出高清視頻信號、音頻信號、最大傳輸距離 150米（4K@30Hz）或90米（4K@60Hz），安裝布線便利。采用了全數字式零壓縮技術，實現了視頻圖像點對點以及音頻的完美傳輸;最高支持 4K@60Hz 信號。

二、產品特性：

• 通過單根 6類網線輸出高清視頻信號、音頻信號；最大傳輸距離 150米（4K@30Hz）或90米（4K@60Hz）；

• 支持4K@60Hz   4K@30Hz 1080P信號傳輸, 4K@60 RGB/YCBCR 4:4:4；

• 輸入支持：Type-C、HDMI信號；

• HDBaseT標準協議；

• 支持HDMI2.0版本；HDCP2.2版本；

• 支持遠程供電（PoC）功能；

• 支持信號自動識別、手動切換兩種模式；

• 支持HDCP保護協議，支持EDID管理及DDC通道；

三、技術指標：

視頻           輸入：1路 HDMI   、1路Type C [19-pin female]、1路USB-B、1路3.5音頻

               輸出：1路HDBaseT信號

               輸出連接器類型：RJ45（HDBaseT信號）

               傳輸協議：HDBaseT 標準協議

               視頻寬帶：HDMI:18Gbps        Type-c:5.4 Gbps

               HDMI視頻分辨率：高達4K2K@60Hz   4:4:4

               顏色空間：RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0

               顏色深度：8/10/12bit

音頻           HDMI音頻格式：LPCM 7.1CH, Dolby True HD, and DTS-HD Master

               模擬音頻嵌入：48KHz

常規           符合標準：HDMI2.0版本   HDCP2.2版本

               傳輸距離：90米（4K@60Hz 信號）   150米（4K@30Hz 1080P信號 ）

               電源:100 ~ 240V（內置24V轉換器） 24V/1A 支持雙向POC供電

               功率：≤ 20W

               工作溫度：-10° C ~ +55° C

               相對濕度:20% ~ 95%RH(無凝結）

尺寸        面板: 264mm*86mm

               底盒：250mm*75mm*60

               入墻開孔：254mm*79mm*65mm

               桌面開孔 :205mm*74mm

四、連接示意圖：
