4K60 HDMI高清矩陣 HS-X0808DA-4K60
一、產品介紹：
HS-X0808DA-4K60系列4K60 HDMI高清矩陣，8路4K60hz HDMI輸入，8路4K60hz HDMI輸出及數字音頻（4K2K@60Hz YUV 4:4:4）；支持剝離HDMI源的音頻給同軸音頻口、模擬音頻口輸出。當開啟ARC功能時，可以將HDMI顯示設備的音頻回傳到同軸音頻口輸出。每個HDMI輸出口獨立支持4K2K到1080P 的視頻縮放。支持CEC控制顯示，以及智能EDID管理?？刂品绞街С置姘灏存I，紅外遙控器，RS-232，LAN和Web GUI網絡控制。
二、產品特性：
HDMI 2.0b和HDCP 2.2/1.4規范；
視頻分辨率最高支持4K2K@60Hz (YUV 4:4:4)；
支持18Gbps視頻帶寬；
支持Dolby Vision，HDR10+和HLG；
所有HDMI輸出口都支持4K->1080P視頻縮放功能；
支持的HDMI音頻格式高達7.1高清音頻通道(LPCM，Dolby TrueHD和DTS-HD Master Audio)；
支持剝離HDMI源的音頻給同軸音頻口和模擬音頻口輸出；
支持ARC功能，可以將HDMI顯示設備的音頻回傳到同軸音頻口輸出；
支持CEC控制顯示，以及智能EDID管理；
1U機架安裝設計，帶有前面板OLED顯示屏；
通過前面板按鍵，紅外遙控器，RS-232，LAN和Web GUI控制；
三、功能介紹：

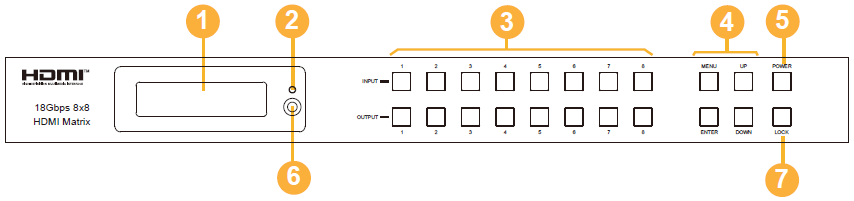

前面板介紹：
序號 | 名稱 | 功能描述 |
1 | OLED顯示屏 | 顯示矩陣的切換狀態、輸入/輸出接口、EDID、波特率和IP地址。 |
2 | 電源指示燈 | 本設備上電時，指示燈亮綠色；設備待機時，指示燈亮紅色。 |
3 | 輸入/輸出按鍵 | 先按輸出鍵（1~8），再按輸入鍵（1~8），給輸出接口選擇相應的輸入源。 |
4 | MENU / ENTER / UP /DOWN按鍵 | ①EDID查詢：先按“MENU”鍵激活初始OLED顯示屏（顯示矩陣切換狀態），再按“UP/DOWN”鍵可以查看每一個HDMI輸入口的當前EDID信息。 ②EDID設置: 在初始OLED顯示屏狀態下，按一次“MENU” 鍵進入“Select EDID”界面，再按“UP/DOWN”鍵選擇EDID類型，然后按“ENTER”鍵進入“Copy To Input:“界面，再使用“UP/DOWN”鍵選擇要設置的輸入口，最后按“ENTER”鍵確認。 ③波特率設置: 在初始OLED顯示屏狀態下，按兩次“MENU” 鍵進入“SELECT BAUD”界面，再按“UP/DOWN”鍵選 擇波特率，最后按“ENTER”鍵完成波特率設置。 ④IP地址查詢: 在初始OLED顯示屏狀態下，按三次“MENU” 鍵進入IP信息界面，可查看當前的IP地址。按“UP/DOWN” 鍵可以切換DHCP ON/OFF。 再次按“MENU”鍵將返回到初始OLED顯示屏狀態。 |
5 | 電源按鍵 | 長按電源按鍵3秒進入待機模式，再次短按此鍵可喚醒設備。 |
6 | IR接收窗 | 紅外信號接收窗，僅接收本設備的紅外遙控信號。 |
7 | LOCK按鍵 | 短按LOCK按鍵鎖定前面板按鍵（電源按鍵除外）；再次按此鍵可解鎖按鍵。 |

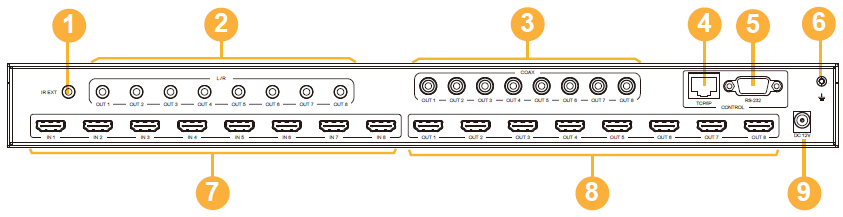

后面板介紹：
序號 | 名稱 | 功能描述 |
1 | IR EXT接口 | 若設備前面板上的IR接收窗被擋或者設備安裝在一個紅外信號無法接收的封閉區域。則可以通過在IR EXT接口插入IR接收線來接收IR遙控器的信號。 |
2 | L/R OUT(1-8)接口 | 模擬音頻輸出口，通過3.5mm音頻線連接功放或音響。 |
3 | COAX OUT (1-8)接口 | 同軸音頻輸出口，通過同軸線連接功放等音頻輸出設備。 |
4 | TCP/IP接口 | TCP/IP控制接口，通過RJ45網線連接電腦或路由器。 |
5 | RS-232接口 | 使用D-Sub 9-pin線連接電腦或控制系統傳輸RS-232指令。 |
6 | GND | GND口連接外殼接地。 |
7 | IN 1-8接口 | HDMI信號輸入口。通過HDMI線連接HDMI源設備，如DVD播放器或機頂盒。 |
8 | OUT 1-8接口 | HDMI信號輸出口。通過HDMI線連接HDMI顯示設備，如TV或監視器。 |
9 | DC 12V | DC 12V電源接口。 |
四、技術指標：
HDMI兼容 | HDMI 2.0b |
HDCP兼容 | HDCP 2.2/1.4 |
視頻帶寬 | 18Gbps |
視頻分辨率 | 高達4K2K@50/60Hz (4:4:4) |
顏色空間 | RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
顏色深度 | 8-bit, 10-bit, 12-bit |
HDMI音頻格式 （透傳） | LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X |
同軸音頻格式 | LPCM 2.0, Dolby Digital / Plus, DTS 5.1 |
L/R音頻格式 | PCM2.0 |
HDR格式 | HDR10, HDR10+, Dolby Vision, HLG |
靜電保護 | 人體模型：±8kV (空氣放電) , ±4kV (接觸放電) |
輸入口 | 8 x HDMI Type A [19-pin母口];1 x IR EXT [3.5mm Stereo Mini-jack] |
輸出口 | 8 x HDMI Type A [19-pin母口] 8 x Coax Audio (RCA);8 x L/R Audio [3.5mm Stereo Mini-jack] |
控制接口 | 1 x TCP/IP [RJ45];1 x RS-232 [D-Sub 9] |
外殼 | 金屬外殼 |
顏色 | 黑色 |
尺寸 | 440mm (長) × 200mm (寬) × 44.5mm (高) |
重量 | 2.8kg |
供電電源 | 輸入：AC 100~240V 50/60Hz；輸出：DC 12V/5A (US/EU標準, CE/FCC/UL認證) |
電源功耗 | 43W |
操作溫度 | -10°C ~ 45°C / 14°F ~ 113°F |
儲存溫度 | -20°C ~ 60°C / -4°F ~ 140°F |
相對濕度 | 20~90% RH (無凝結) |

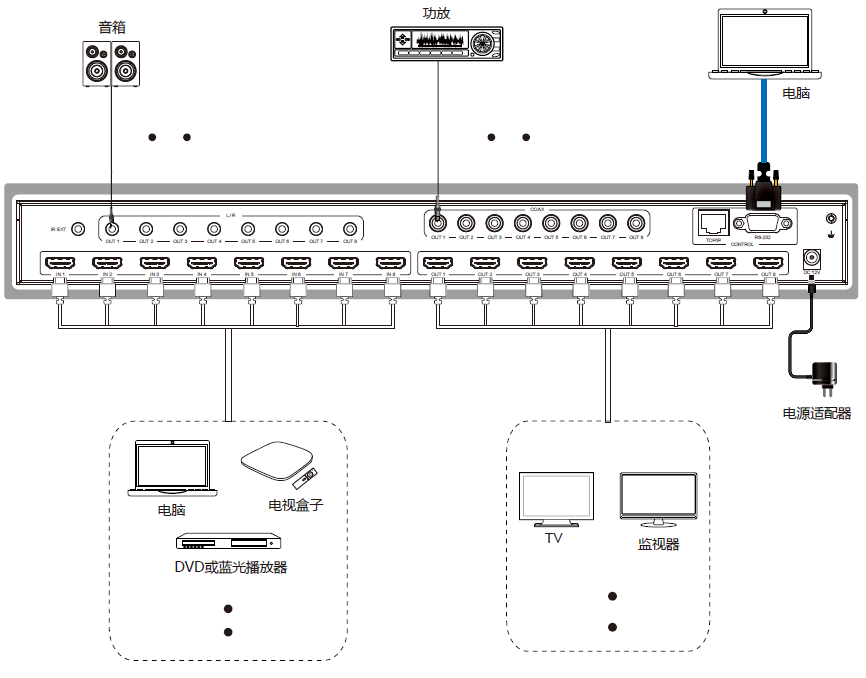

五、連接示意圖：

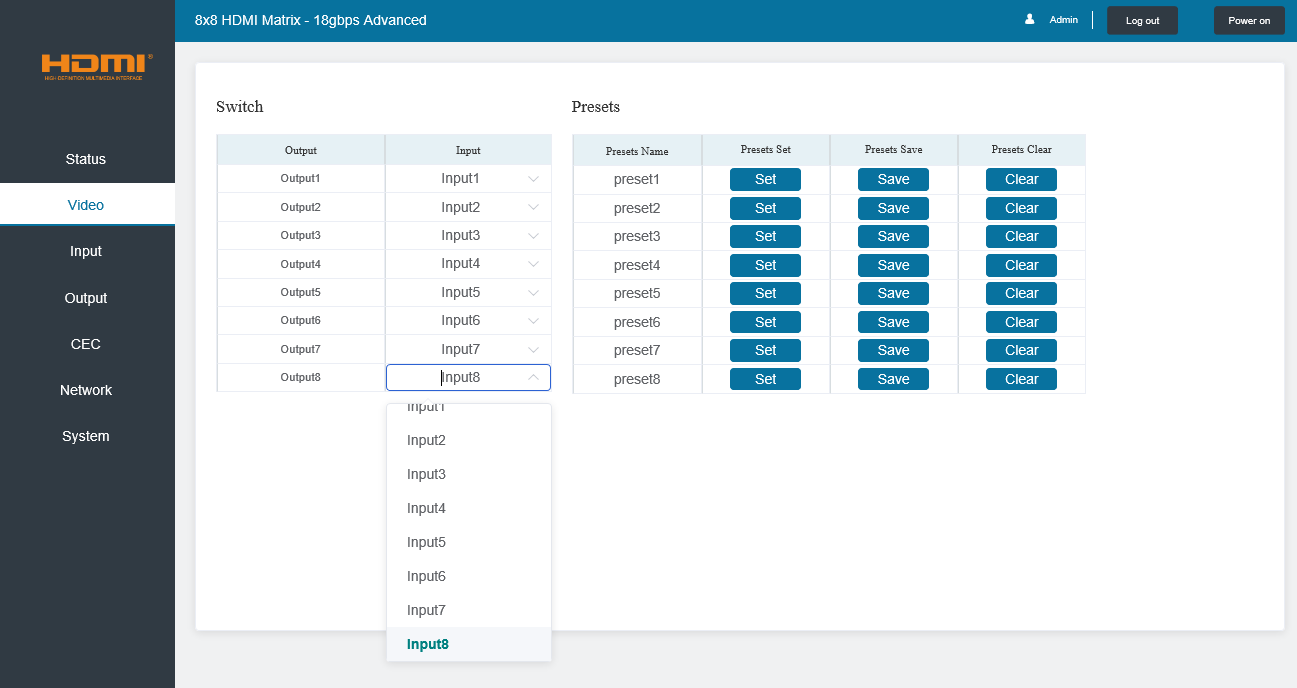

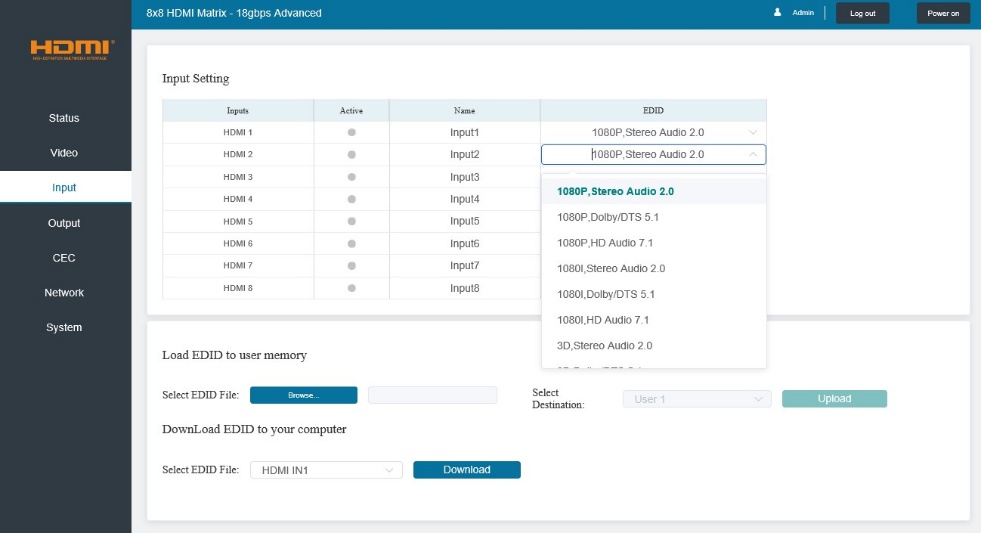

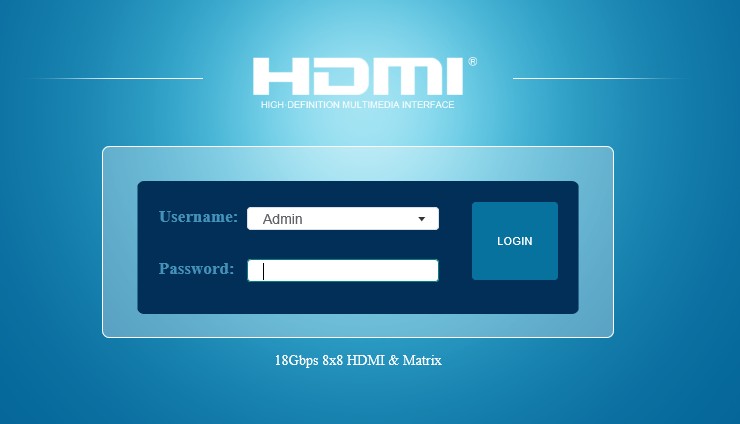

六、控制界面：
七、訂貨規格：
序號 | 產品名稱 | 產品型號 | 功能簡述 |
1 | 4K60 HDMI高清矩陣 | HS-X0404DA-4K60 | 4K60HDMI矩陣帶ARC功能，4路4K60 HDMI輸入，4路4K60 HDMI輸出；支持同軸音頻口、模擬音頻口輸出； |
2 | 4K60 HDMI高清矩陣 | HS-X0808DA-4K60 | 4K60HDMI矩陣帶ARC功能，8路4K60 HDMI輸入，8路4K60 HDMI輸出；支持同軸音頻口、模擬音頻口輸出； |
3 | 4K60 HDMI高清矩陣 | HS-X1616DA-4K60 | 4K60HDMI矩陣帶ARC功能，16路4K60 HDMI輸入，16路4K60 HDMI輸出；支持同軸音頻口、模擬音頻口輸出； |
