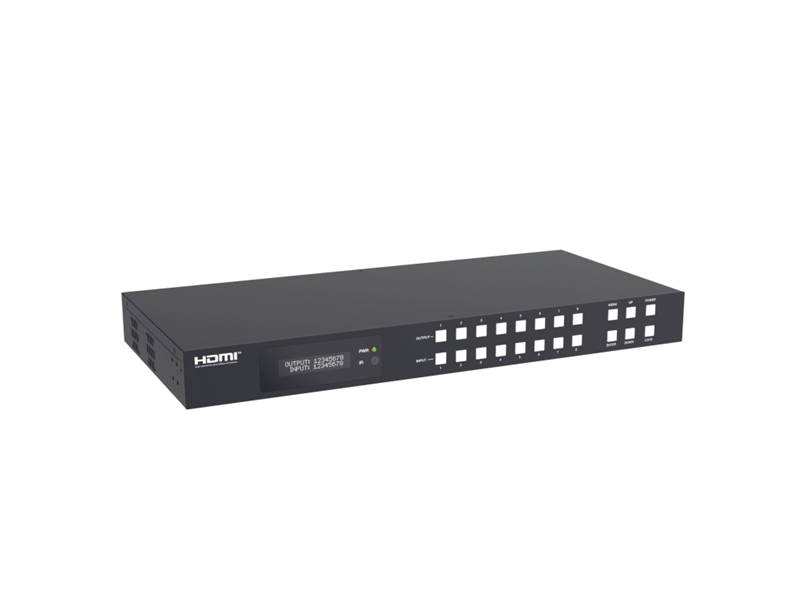

4K60 HDMI無縫矩陣 HS-X0808TA-4K60
一、產品介紹：
HS-X0808TA-4K60系列4K60 HDMI無縫矩陣，4-16路4K60hz HDMI輸入，4-16路4K60hz HDMI輸出，支持高清視頻、多通道數字光纖音頻、模擬音頻傳輸，視頻分辨率高達4K@60Hz 4:4:4，每個輸出通道都可單獨進行分辨率縮放。該產品具有視頻墻和多畫面功能，包含多種顯示模式，其無縫切換特性確保了輸出畫面切換流暢，無幀丟失。產品內置了WEB網頁服務器，可通過前面板按鍵、IR 遙控器、Web GUI網頁和RS232指令進行控制。
二、產品特性：
符合 HDCP 2.2 規范；
支持4K@60Hz 4:4:4 和18Gbps視頻帶寬，符合 HDMI 2.0b 規范；
支持無縫切換；

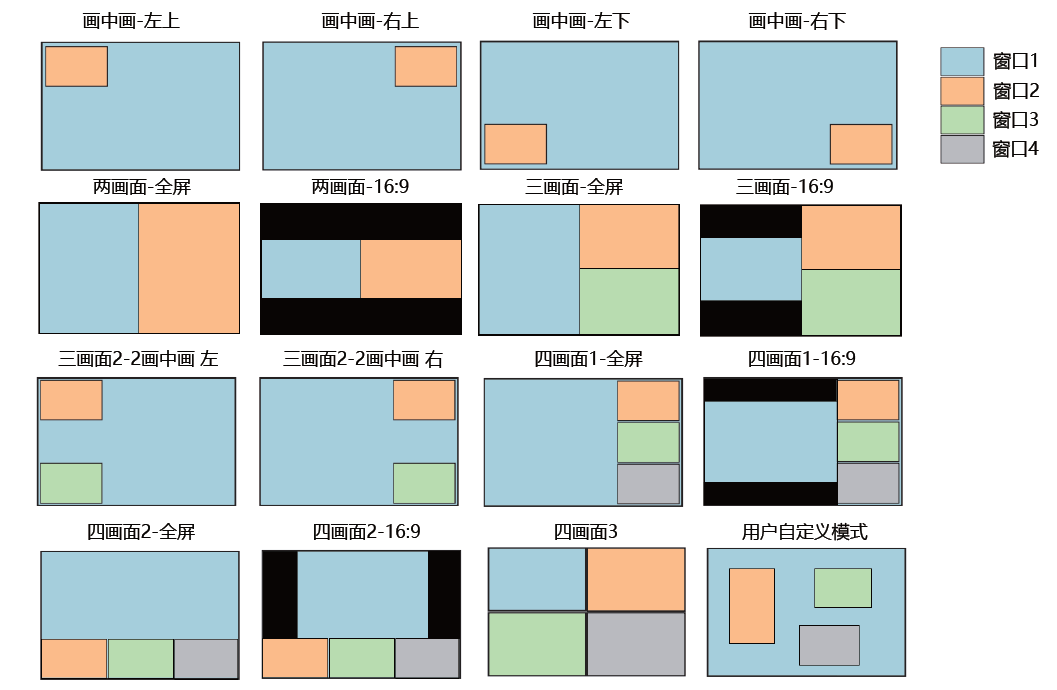

多畫面模式下可支持 12 種顯示模式；
8路L/R 平衡音頻、數字光纖音頻輸出；
每個輸出端口都支持水平鏡像和垂直鏡像；
輸出口無信號時可選擇顯示黑屏、藍屏或關閉輸出；
HDMI 音頻格式： LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24,DTS High Res, DTS-HD Master Audio；
支持 CEC 控制以及多分辨率輸出；
支持斷電記憶和智能 EDID 管理；
可通過前面板按鍵、IR 遙控器、Web GUI網頁和RS232指令進行控制；
設計合理，便于安裝，標準 1U 高度；
三、功能介紹：

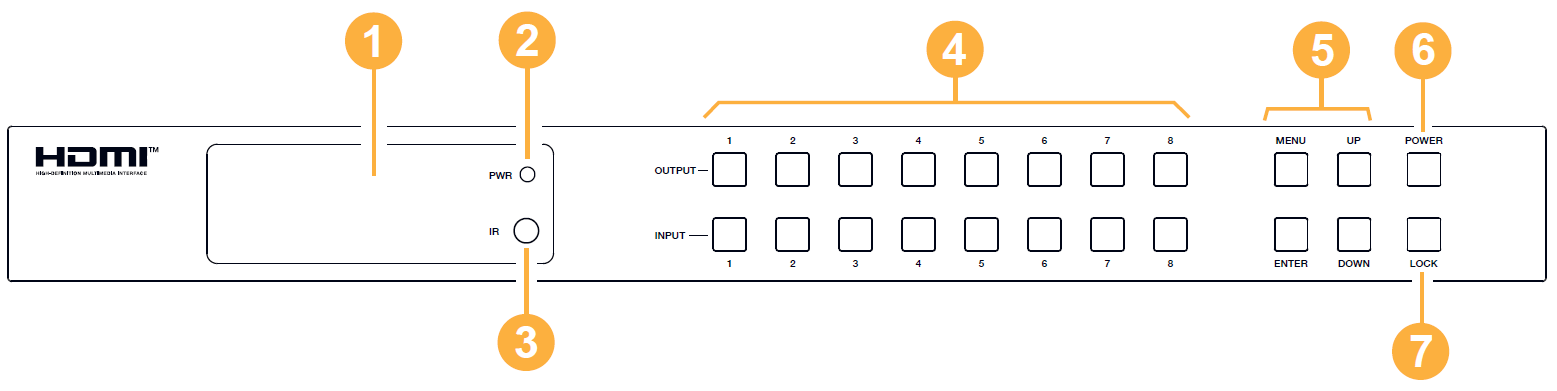

前面板介紹：
序號 | 名稱 | 功能描述 |
1 | OLED 屏幕 | 顯示矩陣的切換狀態、輸入輸出端口、EDID、波特率、IP 地址等信息。 |
2 | 電源指示燈 | 設備工作時指示燈亮綠色，待機狀態下指示燈亮紅色。 |
3 | IR | IR 信號接收窗口，接收來自遙控器的紅外信號。 |
4 | INPUT / OUTPUT 按鍵 | 先按 OUTPUT（1~8）鍵選擇輸出通道，再按 INPUT（1~8）鍵選擇相應的輸入信號源。 |
5 | MENU / ENTER / UP / DOWN | 以 RESET 為例： ① 在 OLED 屏幕顯示初始界面時，按面板右側的“MENU”按鍵，此時屏幕顯示 OUTPUT/ INPUT/EXTAUDIO/SETUP 選項可供選擇。 ② 按“UP/DOWN”按鍵選擇 "SETUP"。 ③ 按“ENTER”按鍵進入下一級菜單，此時屏幕顯示 LCD ONTIME/BAUD RATE/IP INFO/ REBOOT/RESET 選項可供選擇。 ④ 按“UP/DOWN”按鍵選擇 "RESET"。 ⑤ 按“ENTER”按鍵確認。 ⑥ 繼續按“ENTER”按鍵，屏幕提示：SUCCESS! 即表示復位操作完畢。 提示： 按“MENU”可返回上一級菜單。 在任一級菜單，如果 10 秒內無操作則自動返回初始界面。 |
6 | POWER 按鍵 | 長按 3 秒進入待機模式，再次短按即喚醒。 |
7 | LOCK 按鍵 | 短按鎖定前面板按鍵（電源鍵除外），再次短按即解除鎖定。 |
后面板介紹：
序號 | 名稱 | 功能描述 |
1 | AUDIO OUT (1~8) | OPTICAL: 光纖音頻輸出端口，連接音頻輸出設備，如功放。 |
L/R AUDIO: 模擬音頻輸出端口，支持平衡音頻輸出（最大值 2Vrms）和非平衡音頻輸出。平衡音頻連接方式： L+, L -, , R+, R- 非平衡音頻連接方式：L+, , R+ | ||
2 | TCP/IP | TCP/IP 控制端口，使用 UTP 網線連接 PC 或路由器。 |
3 | RS-232 端口 | RS-232 串口命令控制端口，通過 D-Sub 線連接電腦或者控制系統，傳輸 RS-232 指令。 |
4 | IR EXT | 紅外信號接收接口，連接寬頻紅外接收線。 若設備前面板上的 IR 接收窗被擋或者設備安裝在一個紅外信號無法接收的封閉區域，則可以通過在 IR EXT 接口插入 IR 接收線來接收 IR 遙控器的信號。 |
5 | HDMI INPUT 端口 (1~8) | HDMI 信號輸入端口，通過 HDMI 線連接 HDMI 信號源設備，如藍光播放器或 PC。 |
6 | HDMI OUTPUT 端口 (1~8) | HDMI 信號輸出端口，通過 HDMI 線連接 HDMI 顯示設備，如電視機或監視器。 |
7 | DC 24V | 連接 24V/3.75A 電源適配器。 |
8 | GND | 將外殼接地。 |
四、技術指標：
HDMI 兼容 | HDMI 2.0b |
HDCP 兼容 | HDCP 2.2 |
視頻帶寬 | 594MHz/18Gbps |
視頻分辨率 | 高達 4K@60Hz 4:4:4 |
顏色空間 | RGB, YCbCr 4:4:4 / 4:2:2. YUV 4:2:0 |
顏色深度 | 8/10/12bit |
音頻格式 | HDMI 輸入 / 輸出 : LPCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD 音頻剝離： 光纖音頻輸出：LPCM 2.0CH/Dolby/DTS 5.1CH 平衡模擬音頻輸出：LPCM 2CH |
IR 電平 | 5Vp-p |
IR 頻率 | 寬頻 20K-60KHz |
靜電保護 | IEC 61000-4-2: ±8kV ( 空氣放電 ) ，±4kV ( 接觸放電 ) |
輸入端口 | 8 × HDMI INPUT [Type A, 19-pin 母口 ] |
輸出端口 | 8 × HDMI OUTPUT [Type A, 19-pin 母口 ] 8 × OPTICAL AUDIO OUT [S/PDIF] 8 × L/R AUDIO OUT [3.5mm, 5pin 鳳凰端子 ] |
控制端口 | 1 × TCP/IP [RJ45] 1 × RS-232 [D-Sub 9] 1 × IR EXT [3.5mm 立體聲迷你接口 ] |
外殼 | 金屬外殼 |
顏色 | 黑色 |
尺寸 | 440mm [ 長 ] × 300mm [ 寬 ] × 44.5mm [ 高 ] |
重量 | 3.95kg |
供電電源 | 輸入：AC 100-240V 50/60Hz，輸出：DC 24V/3.75A（美規 / 歐規，CE/FCC/UL 認證） |
電源功耗 | 70W（最大值） |
操作溫度 | 32 - 104° F / 0 - 40° C |
儲存溫度 | -4 - 140° F / -20 - 60° C |
相對濕度 | 20 - 90% RH ( 無凝結 ) |

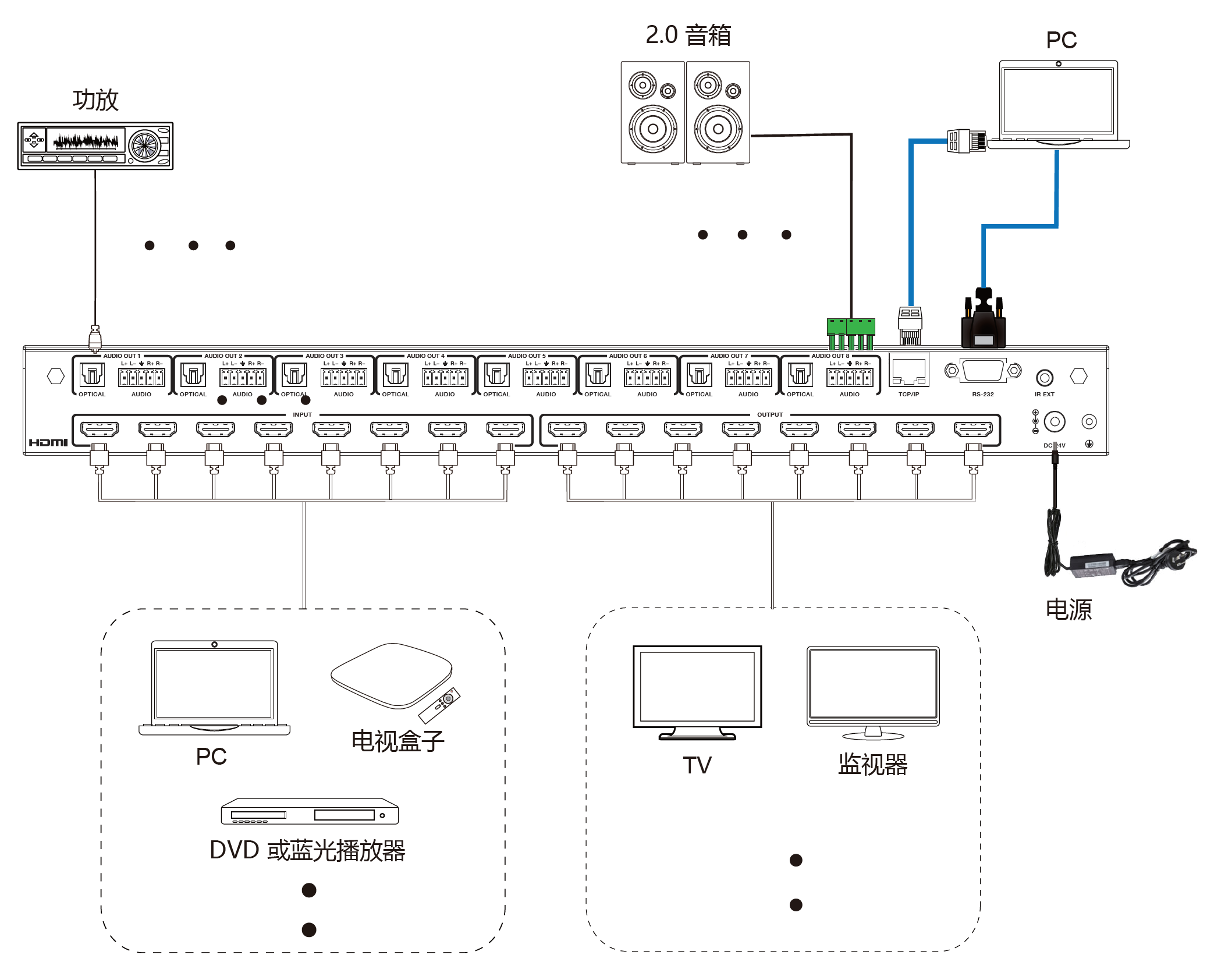

五、連接示意圖：

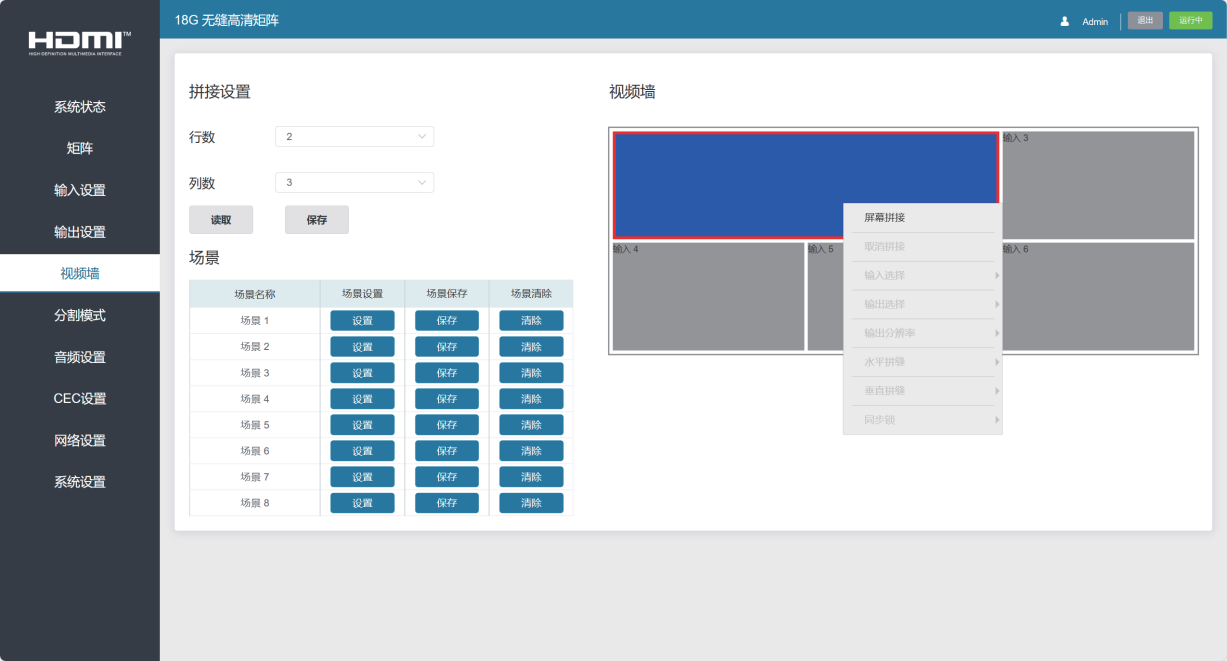

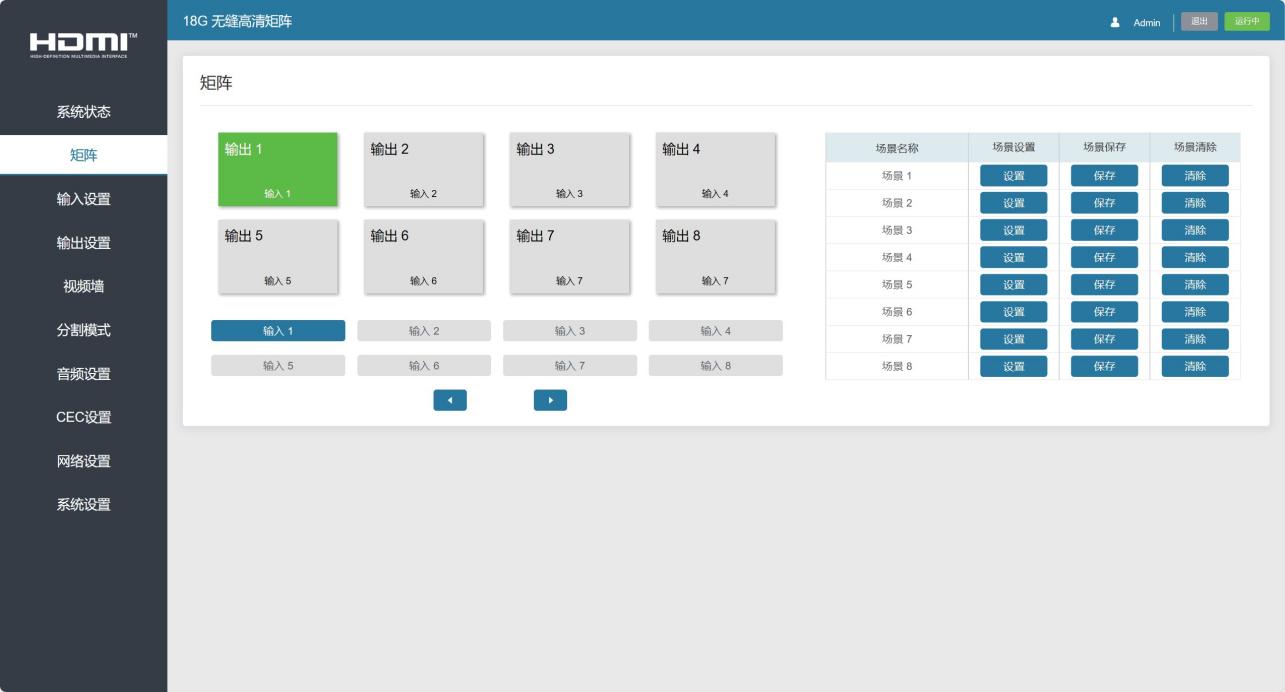

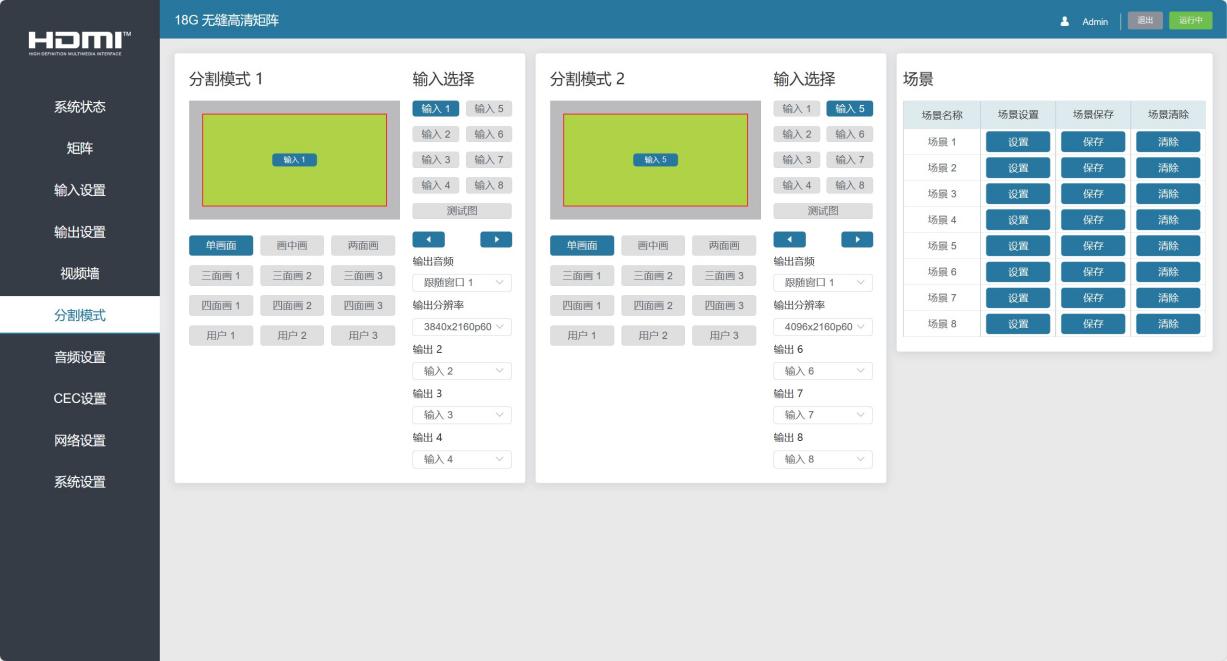

六、控制界面：
七、訂貨規格：
序號 | 產品名稱 | 產品型號 | 功能簡述 |
1 | 4K60 HDMI無縫矩陣 | HS-X0404TA-4K60 | 4K60HDMI無縫矩陣，4路4K60 HDMI輸入，4路4K60 HDMI輸出；支持同軸音頻口、模擬音頻口輸出視頻墻、分割、拼接等； |
2 | 4K60 HDMI無縫矩陣 | HS-X0808TA-4K60 | 4K60HDMI無縫矩陣，8路4K60 HDMI輸入，8路4K60 HDMI輸出；支持同軸音頻口、模擬音頻口輸出視頻墻、分割、拼接等； |
3 | 4K60 HDMI無縫矩陣 | HS-X1616TA-4K60 | 4K60HDMI無縫矩陣，16路4K60 HDMI輸入，16路4K60 HDMI輸出；支持同軸音頻口、模擬音頻口輸出視頻墻、分割、拼接等； |
