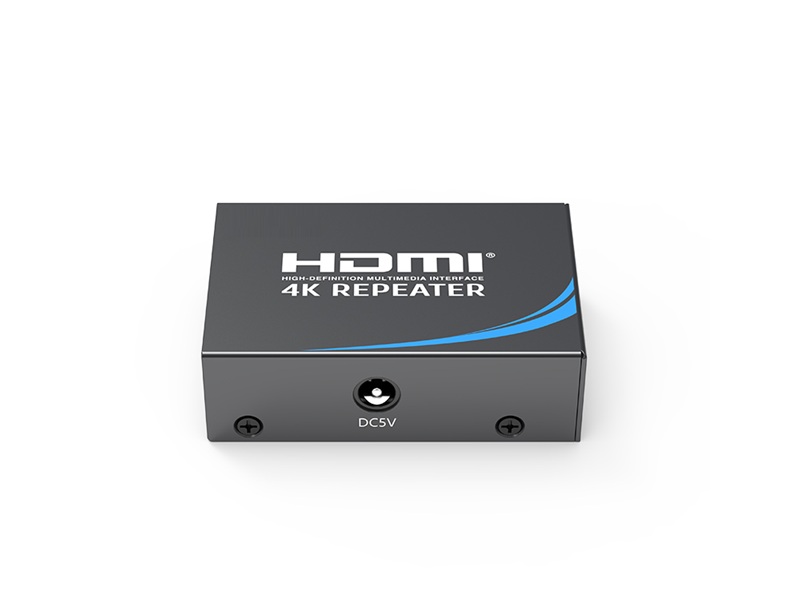

HDMI放大器 HS-HA60
一、產品介紹:
HS-HA60系列HDMI放大器,可輕松地將HDMI 視頻信號延長到60米傳輸,經長距離線纜傳輸的高清信號通過HDMI放大器改善,基本消除了長距離傳輸 后的信號衰減,保證在距離較大的應用范圍內顯示高清晰的畫面。無需額外的布線和發送接收系統,使用方便。廣泛應用于視頻會議系統、廣播電視系統、閉路電視系 統、電視監控系統的視頻相匹配處理設備上。
二、產品特點:
■支持HDMI2.0和HDMI1.x規范。
■支持HDCP2.2。
■傳輸數率高達18 Gbps,分辨率高達3840x2160@60Hz;

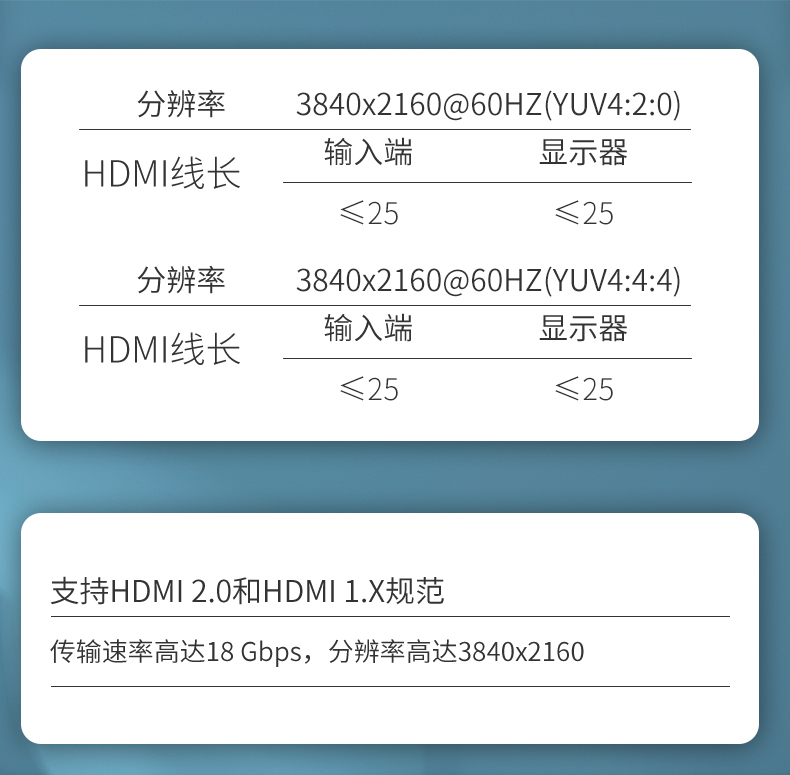

■使用AWG24 HDMI標準線纜,3840x2160@30HZ 分辨率 時輸入傳輸距離可達15米,輸出傳輸距離可達15米。
■使用AWG24 HDMI標準線纜,3840x2160@60HZ 分辨率 時輸入傳輸距離可達15米,輸出傳輸距離可達10米。
■使用 HDMI AOC光纖線纜,3840x2160@60HZ 分辨率 時輸入傳輸距離可達20米,輸出傳輸距離可達20米。
■具有ESD保護高達6KV。

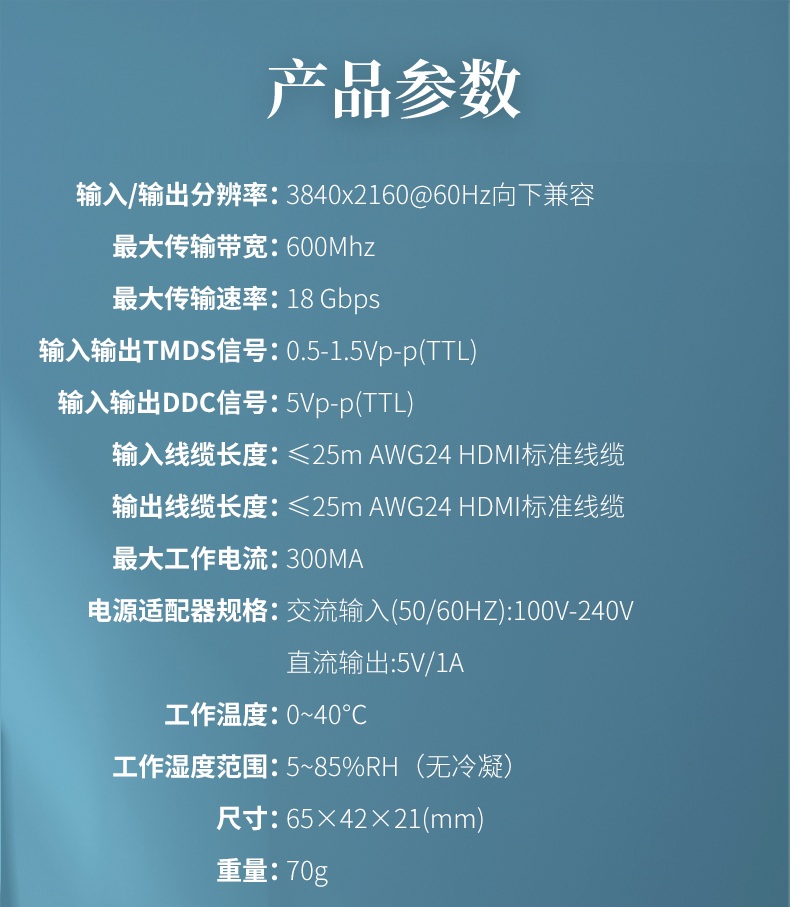

三、技術指標:
輸入/輸出分辨率---------3840x2160@60Hz向下兼容;
最大傳輸帶寬------------600Mhz;
最大傳輸速率------------18 Gbps;
輸入輸出TMDS信號-----0.5-1.5Vp-p(TTL);
輸入輸出DDC信號-------5Vp-p(TTL);
線纜長度---------3840X2160@30Hz 輸入15M/輸出15M;
線纜長度---------3840X2160@60Hz 輸入15M/輸出10M;
最大工作電流------------300MA;
電源適配器規格----------100V-240V,直流輸出:5V/1A;
工作溫度-----------------0~40℃;
工作濕度-----------------5~85%RH(無冷凝);

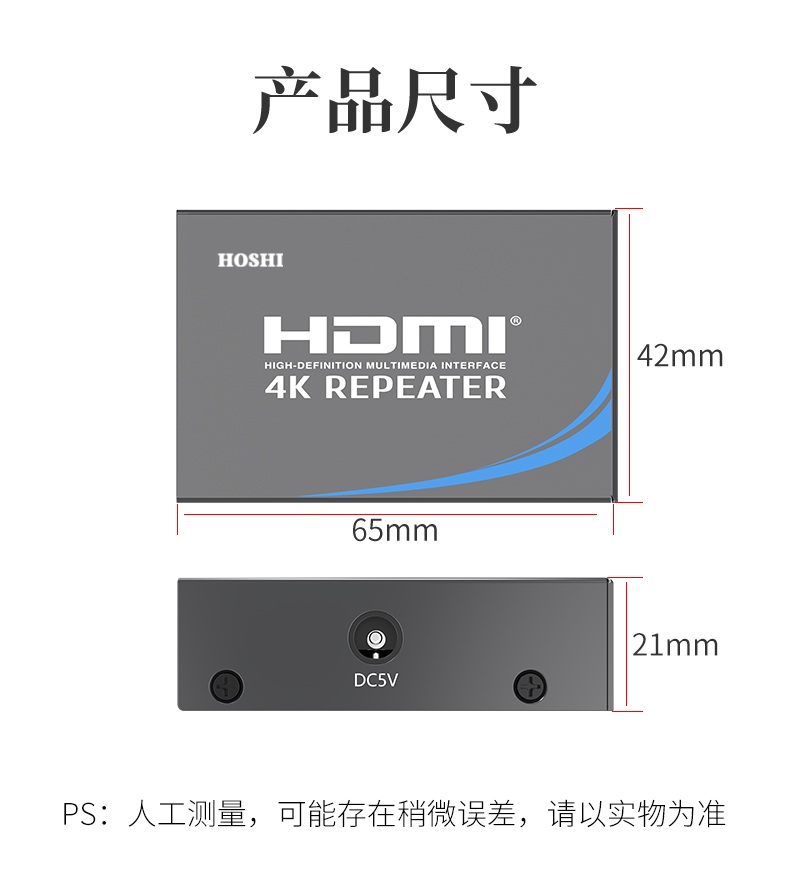

尺寸---------------------66×43×21(mm);
重量---------------------70g;

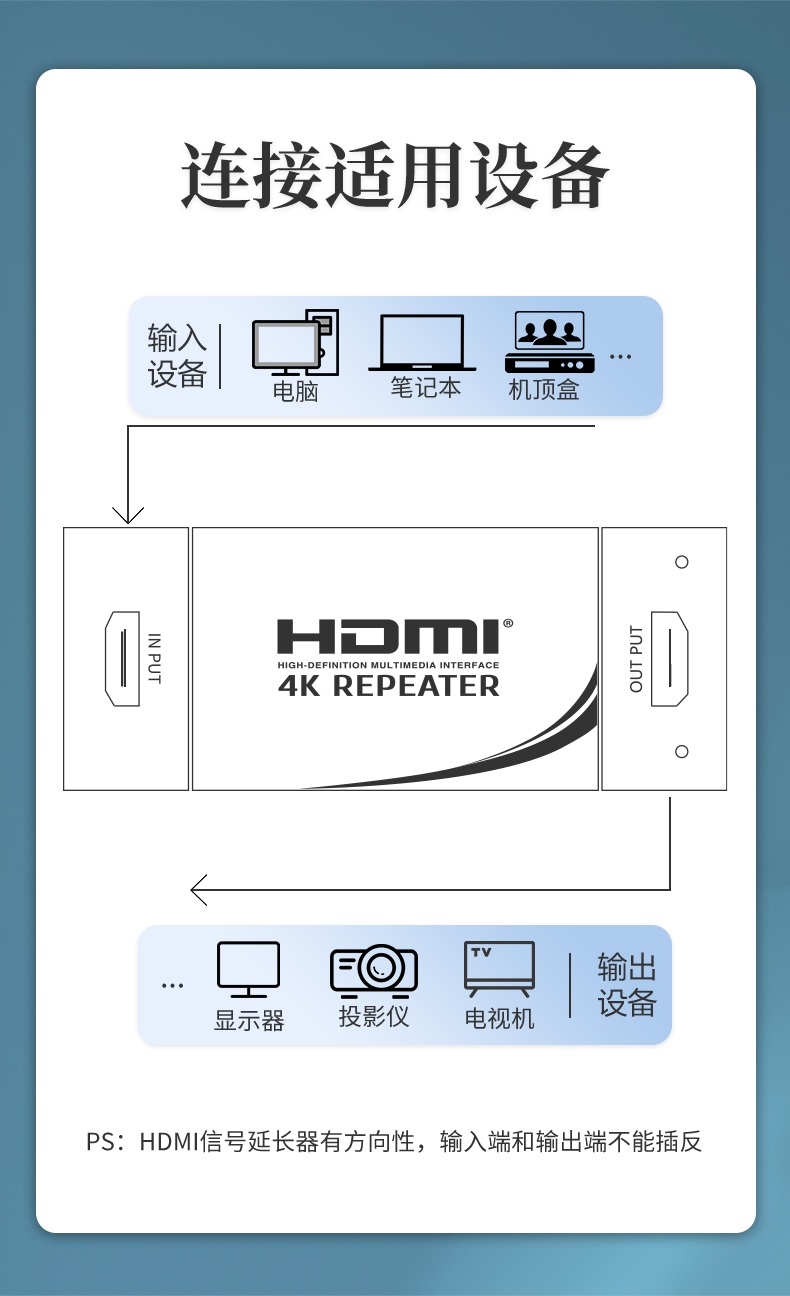

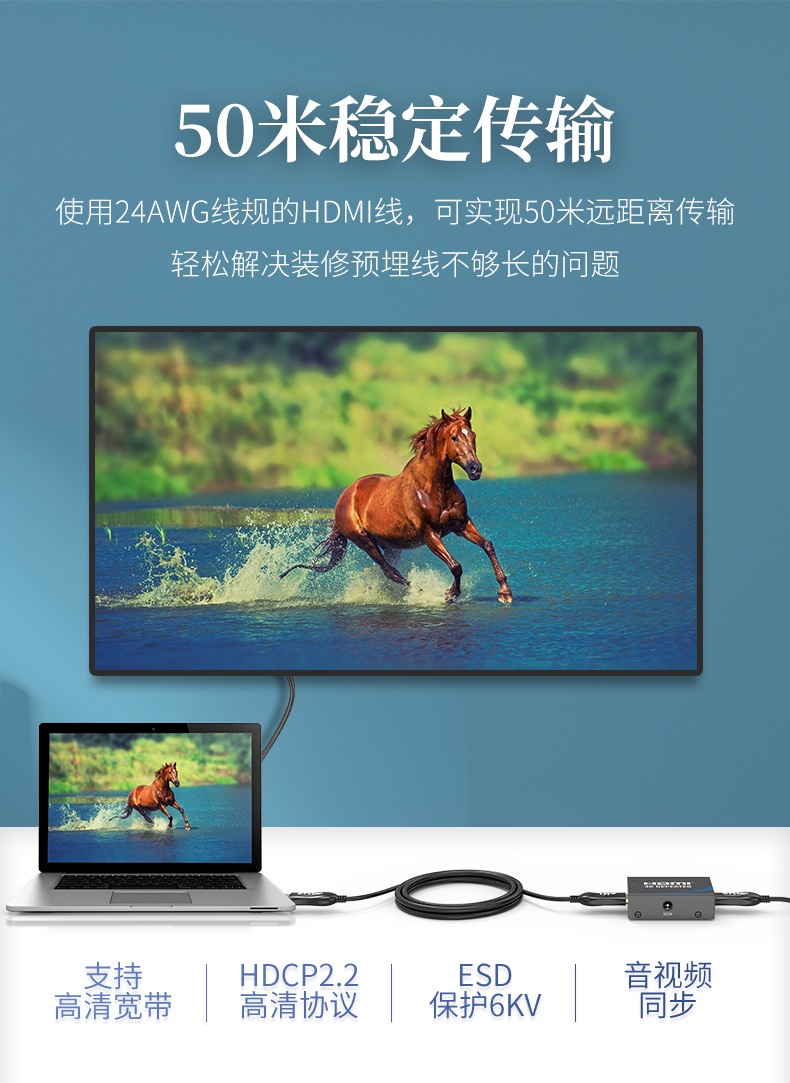

四、連接示意圖:
