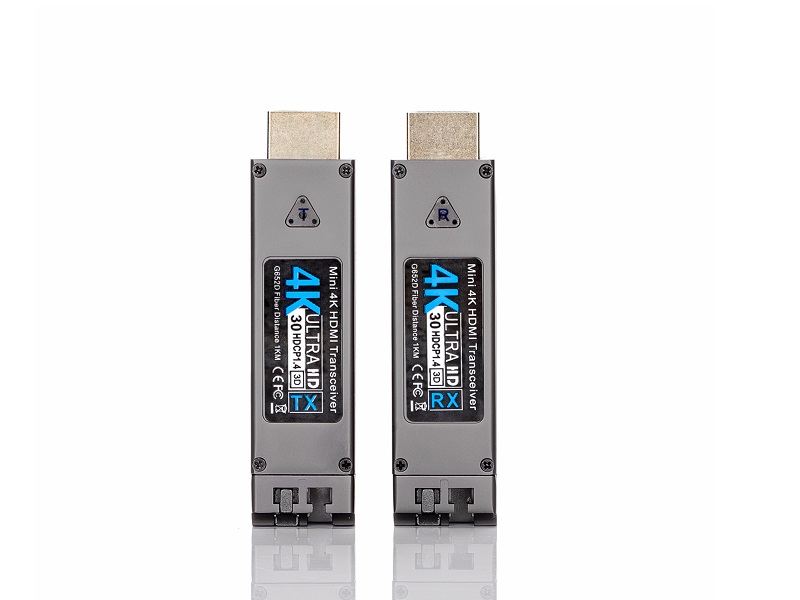

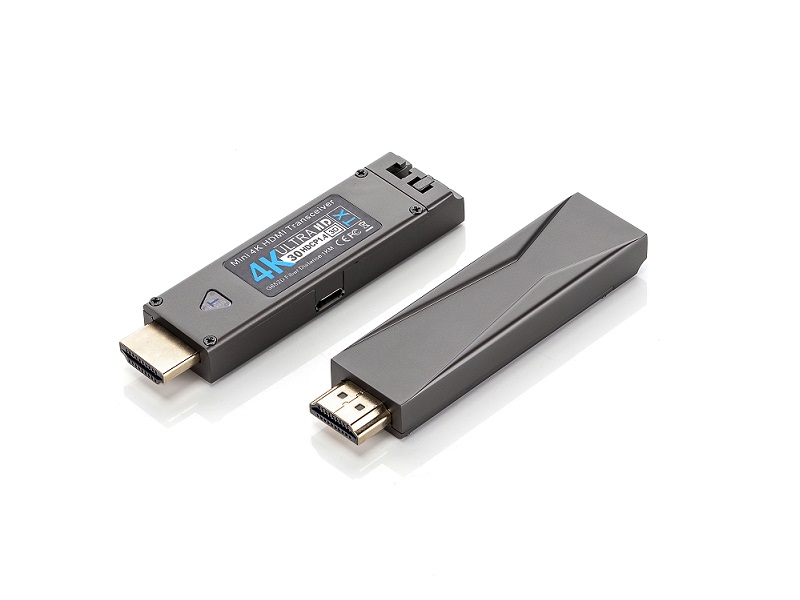

4K HDMI 迷你光纖延長器 Mini 4K HDMI

一、產品介紹：

       Mini 4K HDMI系列光纖延長器，將4K超高清畫質光纖延長傳輸，實現HDMI接口音視頻傳輸，最高分辨率4096*2160@30hz，支持單模多模兼容，簡單使用，免調試，超高清（此產品別稱:4K高清光端機、4K光端機、4K光纖收發器、4K光纖延長器）。

       Mini 4K HDMI系列光纖延長器，外觀有黑色、白色兩種，默認傳輸距離1km，支持定制1-20km傳輸距離；

二、產品特性：

• 最高支持分辨率4096*2160*30Hz向下兼容；

• 支持國際標準HDCP 1.4；

• EDID透傳模式；

• 支持RGB4:4:4、YUV4:4:4、4:2:2、4:2:0；

• 支持DDC CEC HPD信號；

• 單多模兼容，傳輸距離1KM，可定制20KM傳輸距離；

• 延時＜2毫秒；

• 支持熱插拔信號；

• 即插即用，無需設置；

• 設備成對使用，注意設備有發射機與接收機區分；

三、技術指標：

指示燈狀態描述

發射機：上電-->紅燈   視頻輸入-->紫燈

接收機：上電-->紅燈   光路通-->紫燈（上電光路不通，亮紅燈）

四、連接示意圖：

• HDMI光端機發射機接入信號源；

• HDMI光端機發射機插入LC光纖線；

• HDMI光端機發射機USB電源口插入5V電源；

• HDMI光端機接收機插入顯示器；

• HDMI光端機接收機插入LC光纖線；

• HDMI光端機收機USB電源口插入5V電源；

產品選型

l   迷你HDMI   單纖；迷你HDMI   雙纖；

裝箱單

l   發射機1臺、接收機1臺；Micro-USB接口線+5V適配器兩個；產品使用手冊；
